Pozo
	TeKton3D / TK-HS5 / Menú Insertar / Pozo	Ayuda iMventa Ingenieros

Descripción

Los Pozos son registros de gran profundidad que se colocan antes de la Acometida , en el caso de que quedase más baja que la red de saneamiento del edificio.

Los Pozos de registro que se representan mediante símbolos paramétricos, es decir, bloques 3D escalables al tamaño real de las dimensiones, al realizar el trazado real de la instalación, el bloque se muestra con las tres dimensiones resultantes del cálculo. El escalado de dichos símbolos se realiza alrededor de su Punto de inserción, que permanece fijo en una de las caras del Pozo.

Conexiones

Los Pozos que vienen definidos en el capítulo TK-HS5 tienen cuatro conexiones, pero también puede crear nuevos bloques con más puntos de conexión, si así lo requiere, utilizando la herramienta Definir un símbolo nuevo.

A un Pozo pueden acometer tantas Tuberías como el usuario considere oportuno.

Propiedades

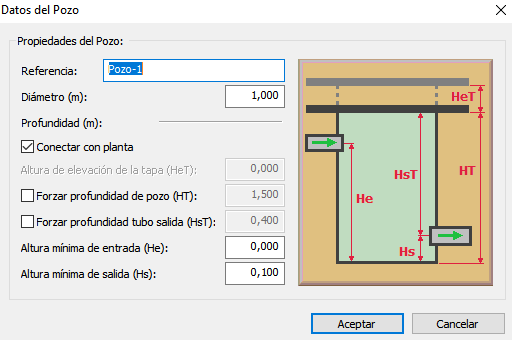

El cuadro de propiedades de un Pozo es el siguiente:

Las opciones disponibles son:

Referencia. Es el nombre que identifica al Pozo de registro. El programa rellena automáticamente este campo, pero se puede modificar en la pestaña Etiquetas del submenú Datos/Generales...

Diámetro (m). Permite modificar el diámetro del Pozo al que finalmente se vaya a disponer.

Conectar con planta. Si se activa esta opción dentro de las propiedades, el programa busca conectar gráficamente el símbolo con el nivel de la cota cero de la planta superior más próxima.

Altura de elevación de la tapa (HeT). Se activa esta opción al tener desactivada la opción anterior, Conectar con planta. Se utiliza para indicar una altura de la tapa diferente a la que está por defecto (cota del punto de inserción) o de la cota cero de la planta superior.

Forzar profundidad del pozo (HT). Permite fijar un máximo para la profundidad del Pozo. Cuando TK-HS5 realice el trazado real de la instalación, lo hará teniendo en cuenta que el bloque no puede descender por debajo de una cierta profundidad.

Forzar profundidad tubo de salida (HsT). Se permite forzar la profundidad del conducto de salida de las Arquetas y Pozos. Esta opción está preferentemente indicada, cuando tenemos diferentes arquetas interconectadas y que se encuentran a diferentes cotas (por ejemplo, en un desmonte), de esta forma se obligará a la arqueta a tener una profundidad mayor, pero por el contrario la pendiente del conducto de salida será más horizontal, conectando de una forma más eficiente los conductos, evitando grandes pendiente y por consiguiente grandes velocidades del agua y los problemas que nos podrían acarrear.

Altura mínima de entrada (He). Indica la distancia mínima entre los ejes de las tuberías de entrada y el suelo del Pozo.

Altura mínima de salida (Hs). Indica la distancia mínima entre el eje de la tubería de salida y el suelo del Pozo.

Excluir del cálculo. Al activar esta opción, lo que se permite es que no intervenga en el cálculo hidráulico. Se debe forzar su tamaño y aparecerán en todos los documentos de resultados, listados, detalles, mediciones e IFC.
