Separador de grasas y fangos
	TeKton3D / TK-HS5 / Menú Insertar / Separador de grasas y fangos	Ayuda iMventa Ingenieros

Descripción

El elemento Separador de grasas y fangos es una arqueta que permite separar por decantación las grasas y fangos, insolubles en el agua, de las aguas residuales, evitando así la contaminación aguas abajo de la arqueta.

Debe instalarse en aquellas redes enterradas en las que se prevea una producción de grasas, aceites, y demás sustancias similares, siendo especialmente importante su colocación aguas arriba de las bombas de achique, de acuerdo con CTE-DB HS5 3.3.2.1. Sistema de bombeo y elevación (articulado: 20 diciembre 2019).

Las arquetas Separadoras de grasas y lodos que se representan mediante símbolos paramétricos, es decir, bloques 3D escalables al tamaño real de las dimensiones, al realizar el trazado real de la instalación, el bloque se muestra con las tres dimensiones resultantes del cálculo. El escalado de dichos símbolos se realiza alrededor de su Punto de inserción, que permanece fijo en una de las caras de la arqueta.

Conexiones

Las arquetas Separadoras de grasas y lodos que vienen definidas en el capítulo TK-HS5 tienen cuatro conexiones, pero también puede crear nuevos bloques con más puntos de conexión, si así lo requiere, utilizando la herramienta Definir un símbolo nuevo.

A una arqueta Separadora de grasas y lodos que pueden acometer tantas Tuberías como el usuario considere oportuno.

Propiedades

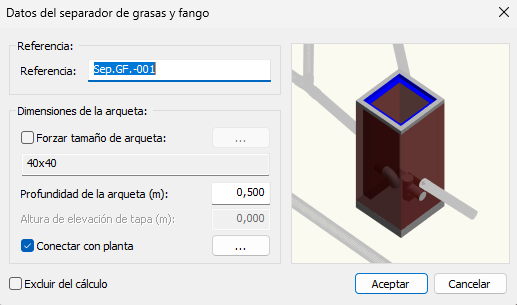

El cuadro de propiedades de un Separador de grasas y lodos es el siguiente:



Las opciones disponibles son:

Referencia: Es el nombre que identifica al Separador de grasas y lodos. El programa rellena automáticamente este campo, pero se puede modificar en la pestaña Etiquetas del submenú Datos/Generales...

Forzar tamaño de arqueta: Si está desactivada esta opción, el programa tomará el tamaño de la familia de la arqueta de la base de dato seleccionada por defecto en la opción del menú Datos/Generales.../Material. Si se quiere cambiar en un caso particular, puede activar esta opción y, mediante el botón ..., seleccionar otra familia y otro modelo (tamaño) de arqueta de la base  de datos.

Profundidad de la arqueta (m): Se puede indicar un valor fijo de la altura vertical entre el punto de conexión y la parte baja interior de la arqueta. A esta altura se le añade por defecto 0.10 m de espesor del fondo de la arqueta.

Altura de elevación de la tapa, HeT (m): Se activa esta opción al tener desactivada la opción siguiente, Conectar con planta. Se utiliza para indicar una altura de la tapa (respecto a los puntos de conexión) diferente a la que está por defecto (cota del punto de inserción) o de la cota cero de la planta superior.

Conectar con planta: Si se activa esta opción dentro de las propiedades, el programa busca conectar gráficamente el símbolo con el nivel de la cota cero de la planta superior más próxima.

Excluir del cálculo: Al activar esta opción, se excluye completamente del cálculo (no tiene en cuenta los efectos que este elemento pueda tener en el resto de la instalación). Aunque sí se tendrá en cuenta como elemento gráfico (en detalles y planos) y en las medicones.
