Unidad de Descarga Residual (UDR)
	TeKton3D / TK-HS5 / Menú Insertar / Unidad de Descarga Residual	Ayuda iMventa Ingenieros

Descripción

Las Unidades de Descarga Residual representan los desagües de los aparatos sanitarios en sí, y son el origen de las redes de pequeña evacuación.

Cuando se tiene un capítulo de fontanería definido (TK-HS4), el capítulo de Saneamiento (TK-HS5) importa directamente los aparatos, de manera que el usuario sólo tendrá que definir aquellas unidades de descarga que no aparezcan en el capítulo de Fontanería (por ejemplo, el sumidero de un garaje, una bandeja de condensación, etc.)

Conexiones

Las Unidades de Descarga Residual tienen varias conexiones, actuando todas ellas como origen de redes de pequeña evacuación.

No se debe conectar más de una tubería a la UD, ya que en ese caso el programa interpretaría que una de las tuberías no tiene un caudal asignado, e interrumpiría el cálculo.

Propiedades

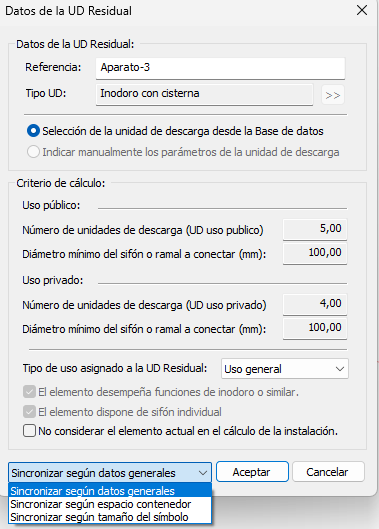

En el cuadro de Propiedades de las UD Residual se define el caudal que evacua el aparato en cuestión. Si la UDR se ha importado del capítulo de Fontanería (TK-HS4), los caudales ya estarán prefijados.; sin embargo, si se trata de una UDR definida por el usuario en el capítulo TK-HS5, por defecto se le asignará el aparato que se haya indicado en el submenú Datos/Generales.../Material.

Para definir el caudal de desagüe de una UD Residual definida por el usuario existen dos posibilidades:

• Selección de la unidad de descarga desde la Base de datos. Haciendo clic en el botón , se abrirá la base de datos de aparatos, donde el usuario podrá elegir la UD Residual deseada.
• Indicar manualmente los parámetros de la unidad de descarga. De acuerdo con CTE-DB HS5, el caudal de desagüe se expresa en Unidades de descarga. El usuario deberá introducir el Número de unidades de descarga (UD para uso público y UD para uso privado), además de indicar el Diámetro mínimo del manguetón a conectar en el aparato.
• Cuando se trate de desagües continuos o semicontinuos (por ejemplo, condensación de aparatos de aire acondicionado), el usuario deberá calcular el número de UD sabiendo que 1 UD = 0,03 l/s.
• Esta opción estará deshabilitada si el elemento viene sincronizado de un capítulo de Fontanería.

Tipo de uso asignado a la UD Residual: Está asignado por defecto según el Uso del edificio escogido en el submenú Datos/Generales.../General. Si se quiere cambiar en un Aparato específico, se puede seleccionar otro uso entre las opciones del cuadro desplegable que hay en estas propiedades.

• El elemento desempeña funciones de inodoro o similar: Si la Unidad de Descarga Residual es un inodoro o similar, y se introducen los valores manualmente, el usuario deberá activar la opción para poder tenerlo en cuenta correctamente en el cálculo.

• El elemento dispone de sifón individual: Si la Unidad de Descarga Residual tiene sifón individual, lo tendremos que indicar en este apartado. Durante el cálculo se verificará la existencia de éstos y si es necesaria, o no, su existencia, dependiendo de la ubicación del aparato residual dentro del conexionado a la red de saneamiento.

• No considerar el elemento en el cálculo de la instalación: Es posible que, en el caso de sincronización con instalaciones de fontanería (TK-HS4), no desee tener en cuenta la unidad de descarga en el cálculo (por ejemplo, hay aparatos de fontanería que no tienen porqué llevar asociado un desagüe, como podría ser un grifo aislado en un patio). Para estos casos active esta opción.

Opciones de sincronización UDR: Se añade la posibilidad de indicar de forma particular a la Unidad de Descarga Residual el tipo de sincronización del dato de las Unidades de Descarga Residual (UDR) deseado en caso de ser un elemento sincronizado de un capítulo TK-HS4:

• Sincronización según datos generales.
• Sincronización según espacio contenedor.
• Sincronización según tamaño del símbolo.
