Válvula de corte
	TeKton3D / TK-HS5 / Menú Insertar / Válvula de corte	Ayuda iMventa Ingenieros

Descripción

Las Válvulas de corte son accesorios que colocados en las tuberías, permiten interrumpir temporalmente el paso del agua a través de las mismas.

Conexiones

Una válvula de corte tiene dos conexiones: una entrada y una salida. No es necesario que en la conexión de las válvulas de corte se haga con tuberías, sino que también es posible conectarlas a un símbolo, como por ejemplo, un grupo elevador.

Propiedades

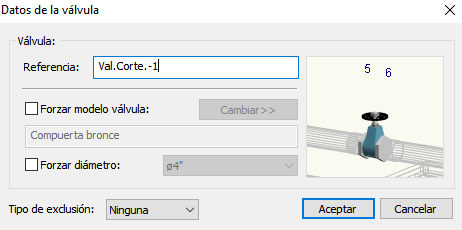

En el cuadro de propiedades de las válvulas de corte se puede asignar un modelo concreto de válvula o forzar el diámetro si el usuario lo desea. Por defecto, se aplicarán las opciones definidas en el submenú Datos/Generales.../Material.



Referencia: nombre para poder reconocer este elemento dentro de la documentación que genera el programa. Se puede generar de forma automática según lo indicado en la pestaña Etiquetas del submenú Datos/Generales...

Forzar modelo válvula. Se puede activar esta opción si se desea cambiar el Modelo de Válvula de corte que viene por defecto según la selección en el submenú Datos/Generales.../Material.

Los Modelos de las válvulas que se pueden utilizar en este capítulo (TK-HS5) se encuentran en el submenú Archivo/Bases de datos/Fontanería-Hidráulica/Válvulas... y aparecerán aquellos Modelos que tengan la característica Tipo de válvula seleccionada como de Corte. Los Modelos de válvula disponibles son los mismos que los del capítulo de Fontanería (TK-HS4), a excepción de las válvulas antirretorno y reductoras de presión, que no aparecerán en los capítulos de saneamiento (TK-HS5).

Forzar diámetro. Aunque el programa calcula el diámetro necesario para las válvula, el usuario puede forzar un diámetro de los definidos en la Base de datos del Modelo y comprobar su idoneidad.

Tipo de exclusión. Existen tres opciones para elegir:

• Ninguna. Este elemento se calculará y comprobará para cumplir el DB-HS5.
• Cálculo. Excluye completamente del cálculo. Además, no tiene en cuenta los efectos que este pueda tener en el resto de la instalación. Al seleccionar esta opción, es similar a eliminar el elemento de la instalación durante el proceso de cálculo.
• Comprobación. No realiza las comprobaciones referentes al dimensionado de los elementos, pero sí se tiene en cuenta su efecto en el resto de la instalación.
