Descripción
La opción Forzar cota
permite igualar la cota Z de todas las entidades del área de dibujo, de
las entidades de una capa o de las entidades seleccionadas.

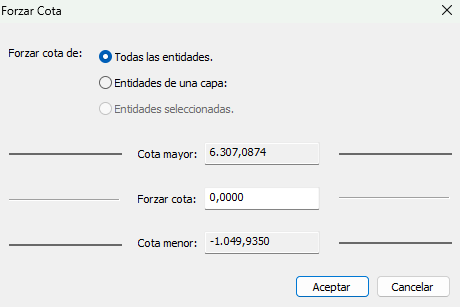

El cuadro de diálogo muestra la Cota mayor y la
Cota menor de dichas entidades. Mediante la opción Forzar
cota se pueden igualar a una sola cota (en los programas 2D suele
ser la cota 0,00 metros).
Esta opción es muy útil cuando se importan las entidades (3D) de un fichero
CAD para convertirlas en entidades de cálculo del programa. En ese caso,
puede provocar un error de falta de Conexión al estar en diferentes cotas Z.
Aplicando este comando Forzar cota se igualarán todas las
cotas Z y ya no dará fallo por esta causa.
