Descripción

Esta herramienta permite recortar o partir entidades por los puntos de corte con otra entidad cerrada (Polilíneas, Círculos, Rectángulos...) que haya sido seleccionada previamente y eliminar las entidades que queden dentro de la entidad seleccionada.

Esta opción sólo se encuentra en la interfaz 2D.

Las entidades que pueden ser recortadas son:

• Línea y Polilínea.
• Superficie. Si el plano de corte atraviesa un hueco, éste se pierde.
• Prisma.
• Cara 3D. Tenga en cuenta que en el caso de las caras 3D el número máximo de vértices admitido es de cuatro. Si hace un recorte del que resulten porciones con más de 5 vértices, dichas porciones se descompondrán en varias caras 3D.

Esta opción es accesible desde la barra Herramientas gráfica/Comandos de edición de la interfaz 2D.

Procedimiento de uso

Para recortar una serie de entidades:

1. Superponga una entidad cerrada del menú Dibujar sobre las entidades que vaya a partir (crear los puntos de corte).
2. Haga clic sobre la opción del panel Herramientas gráficas/Comandos de edición/Usar para recortar y eliminar interior.

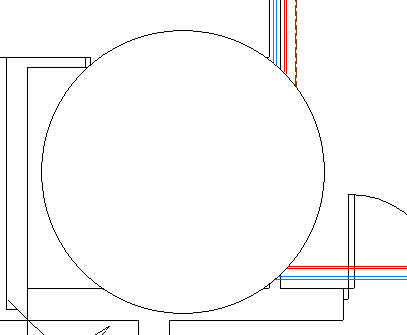

3. Automáticamente se crearán puntos de Conexión en los puntos donde se cruzaban dichas entidades y se borrarán las entidades dentro de la figura o polígono cerrado (en el caso de la imagen es un Círculo).
