Consideraciones acerca de la Caída de Tensión	Ayuda BTwin

El programa BTwin comprueba dos casos:

• Caída de tensión máximas totales. Comprueba los valores fijados en Datos generales.
• Caída de tensión máxima parcial. Comprueba los valores que hay definidos en el campo, Máxima caída de tensión en el tramo, de las propiedades de cada tramo de línea.

Según el REBT:

• La máxima caída de tensión en Acometida la debe ajustar la Compañía Distribuidora en función de las caídas máximas que deba cumplir en su Red de Distribución, según ITC-BT-11.
• La máxima caída de tensión en el conjunto Línea General de Alimentación – Derivación individual es de 1,5%, según las instrucciones ITC-BT-14 e ITC-BT-15.
• La máxima caída de tensión permitida en la Instalación Interior es del 3% para receptores de alumbrado, y del 5% para receptores de fuerza.
• En el caso de viviendas, dicha caída de tensión en la instalación interior se reduce al 3% en todos los casos, según ITC-BT-19.
• Para instalaciones industriales alimentadas directamente desde un transformador de distribución propio, se considerará la salida de éste como origen de la instalación, y en su conjunto se limita la caída de tensión al 4,5% para receptores de alumbrado, y al 6,5% para fuerza, según ITC-BT-19.

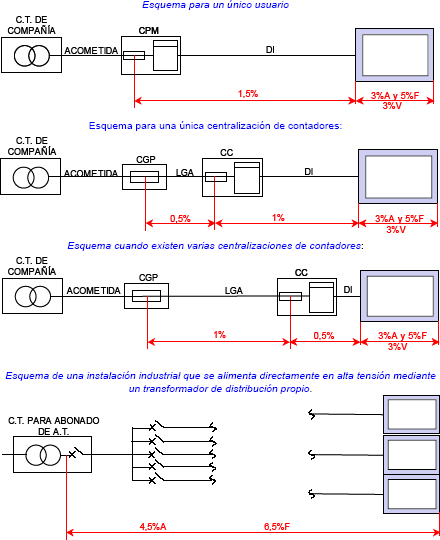

El siguiente esquema, extraído de la Guía Técnica GUIA-BT-19 del REBT, resume los límites establecidos de caídas de tensión para cada parte de la instalación:

BTwin permite limitar los valores globales de caída de tensión desde la primera línea de la instalación (que no esté definida como acometida) hasta el más desfavorable de los receptores, y lo hace aplicando el método de los momentos eléctricos. Estos valores límite se introducen mediante la opción Datos / Generales.

Los límites que debe introducir en Datos / Generales dependen, por tanto, del tipo de instalación, y la parte de ella que vaya a calcular. La situación más común, una vez analizados estos datos, es la de una instalación diseñada desde la acometida donde se habrá de limitar la caída de tensión a 4,5% para alumbrado y 6,5% para fuerza. Sin embargo, si va a diseñar una instalación que incluya viviendas, estos valores los tendrá que reducir al 4,5% tanto para receptores de fuerza como de alumbrado. Si empieza a diseñar una instalación desde la instalación interior directamente, habrá de colocar directamente el 3% - 4,5% en caso de industria, o sólo el 3% en caso de viviendas. En definitiva, deberá colocar los valores límite de caída de tensión para toda la instalación en función de qué tipo de instalación y qué parte de ella vaya a diseñar y calcular con el programa. Por defecto, el programa introduce los valores más generales, que son el 4,5% para receptores de alumbrado y el 6,5% para receptores de fuerza.
