Caldera combustible o eléctrica






     TeKton3D / Menú Archivo / Base de datos / Climatización y ACS / Equipos / Caldera combustible o eléctrica Ayuda iMventa Ingenieros

Descripción

Esta base de datos gestiona los datos de los equipos Caldera que se pueden emplear en los diferentes capítulos.

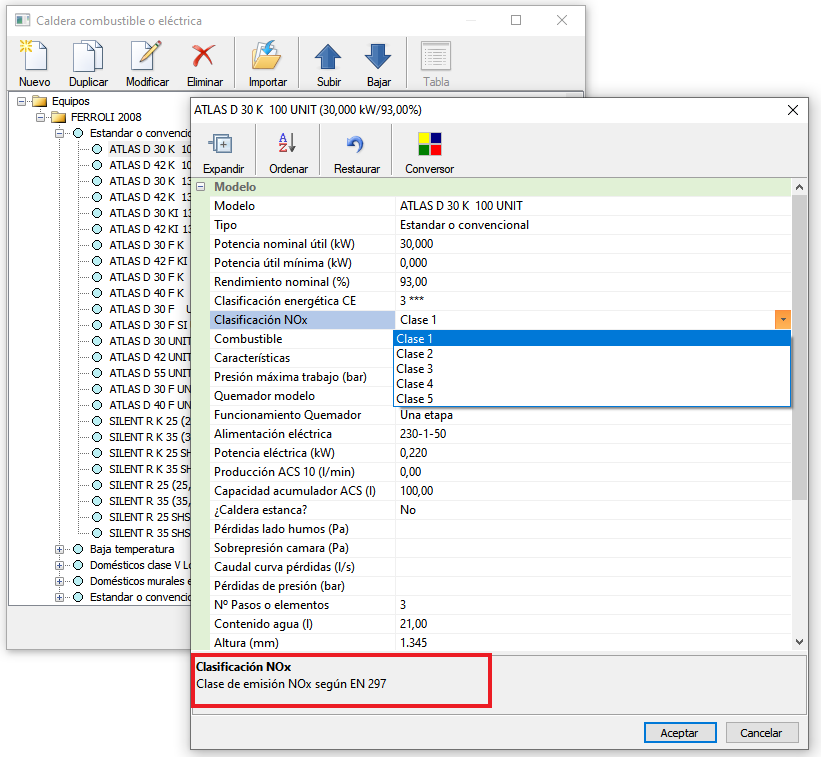

Base de datos Caldera

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Subir

Esquema de la base de datos de Equipos

La base de datos de Equipos se organiza según la siguiente jerarquía:

  1. Marca.
  2. Familia o grupo.
  3. Modelo.
  4. Punto de trabajo.

Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.

Opcionalmente, el Punto de trabajo para equipos compactos (expansión directa compactos, enfriadoras o equipos VRV) como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Las características del un punto de trabajo son:

Subir

Características equipo Caldera

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.

Leyenda
Ayuda TeKton3D - iMventa El dato solicitado es un texto cualquiera.
Ayuda TeKton3D - iMventa Debe elegir el dato entre una lista de posibles valores.
Ayuda TeKton3D - iMventa El dato solicitado es un número.
Ayuda TeKton3D - iMventa Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
Ayuda TeKton3D - iMventa El dato solicitado se emplea en el cálculo.
Ayuda TeKton3D - iMventa El dato solicitado marca las dimensiones de los símbolos.
Ayuda TeKton3D - iMventa El dato es imprescindible.


Modelo Caldera de combustible o eléctrica
Modelo  Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Tipo Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Potencia nominal útil Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Potencia útil mínima Ayuda TeKton3D - iMventa
Rendimiento nominal (%) Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Clasificación energética CE Ayuda TeKton3D - iMventa
Clasificación NOx Ayuda TeKton3D - iMventa
Combustible Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Características Ayuda TeKton3D - iMventa
Presión máxima de trabajo Ayuda TeKton3D - iMventa
Quemador modelo Ayuda TeKton3D - iMventa
Funcionamiento quemador Ayuda TeKton3D - iMventa
Alimentación eléctrica Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Potencia eléctrica Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Producción ACS 10 minutos Ayuda TeKton3D - iMventa
Capacidad acumulador ACS Ayuda TeKton3D - iMventa
¿Caldera estanca? Ayuda TeKton3D - iMventa
Pérdidas lado humos Ayuda TeKton3D - iMventa
Sobrepresión cámara Ayuda TeKton3D - iMventa
Caudal curva pérdidas Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Pérdidas de presión Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Nº de pasos o elementos Ayuda TeKton3D - iMventa
Contenido agua Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Altura Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Profundidad Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Anchura Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Diámetro salida humos Ayuda TeKton3D - iMventa
Diámetro conexiones agua Ayuda TeKton3D - iMventa
Peso Ayuda TeKton3D - iMventa
Curvas factores de corrección Ayuda TeKton3D - iMventa
Código de precio Ayuda TeKton3D - iMventa
