Expansión directa partidos |
|
|
| TeKton3D / Menú Archivo / Base de datos / Climatización y ACS / Equipos / Expansión directa partidos | Ayuda iMventa Ingenieros |
Descripción
Esta base de datos gestiona los datos de los equipos Expansión directa partidos que se pueden emplear en los diferentes capítulos.
Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.
Esquema de la base de datos de Equipos
La base de datos de Equipos se organiza según la siguiente jerarquía:
- Marca.
- Familia o grupo.
- Modelo.
- Punto de trabajo.
Cada Modelo contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.
Opcionalmente, el Punto de trabajo para equipos compactos (expansión directa compactos, enfriadoras o equipos VRV) como alternativa al cálculo para condiciones EUROVENT, existe la posibilidad de definir una serie de puntos de trabajo del equipo, a partir de los cuales se pueden determinar las curvas características de los mismos. Las características del un punto de trabajo son:
- Modo de funcionamiento.
- Potencia térmica total.
- Potencia térmica sensible.
- Temperatura seca exterior.
- Temperatura seca interior.
- Potencia eléctrica.
Características equipo Expansión directa partidos

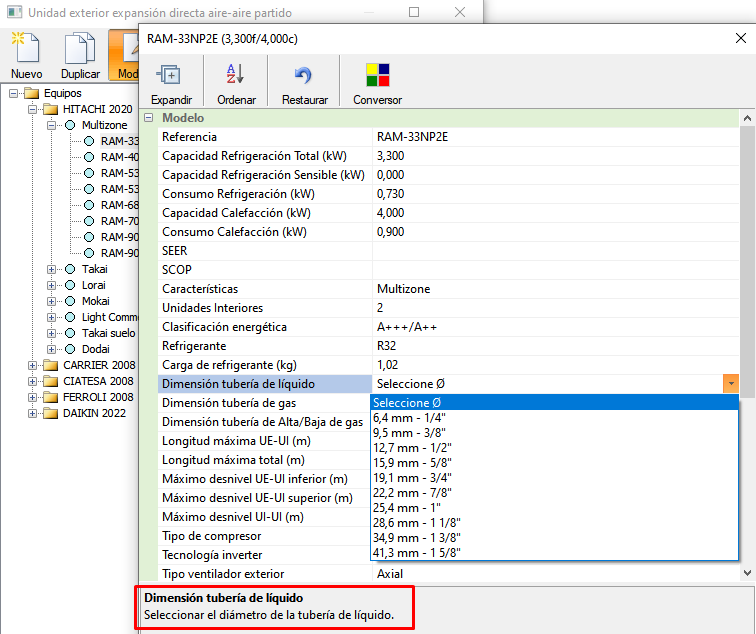

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.
| Leyenda | |
 |
El dato solicitado es un texto cualquiera. |
 |
Debe elegir el dato entre una lista de posibles valores. |
 |
El dato solicitado es un número. |
 |
Serie de valores X o Y de una gráfica (deben introducirse separados por barras). |
 |
El dato solicitado se emplea en el cálculo. |
 |
El dato solicitado marca las dimensiones de los símbolos. |
 |
El dato es imprescindible. |
| Modelo Expansión directa partidos | |||
| Referencia |
|
|
|
| Capacidad de refrigeración total |
|
|
|
| Capacidad de refrigeración sensible |
|
|
|
| Consumo refrigeración |
|
|
|
| Capacidad calefacción |
|
|
|
| Consumo calefacción |
|
|
|
| Características |
|
||
| Unidades interiores |
|
||
| Clasificación energética |
|
||
| Refrigerante |
|
|
|
| Carga de refrigerante |
|
|
|
| Tipo de compresor |
|
||
| Tipo ventilador exterior |
|
||
| Número ventiladores exteriores |
|
||
| Caudal de aire exterior |
|
||
| Presión sonora |
|
||
| Profundidad |
|
|
|
| Frontal |
|
|
|
| Altura |
|
|
|
| Peso |
|
||
| Alimentación eléctrica |
|
|
|
| Intensidad de arranque |
|
|
|
| Curvas factores de corrección |
|
||
| Código de precio |
|
||
Temas relacionados
- Funciones comunes a las Bases de datos (botones).
- Equipos.
