Icono TK

Captadores solares...






     TeKton3D / Menú Archivo / Base de datos / Climatización y ACS / Producción ACS / Captadores solares... Ayuda iMventa Ingenieros

Descripción

Esta base de datos gestiona los datos de los Captadores solares que se pueden emplear en el capítulo TK-HE4.

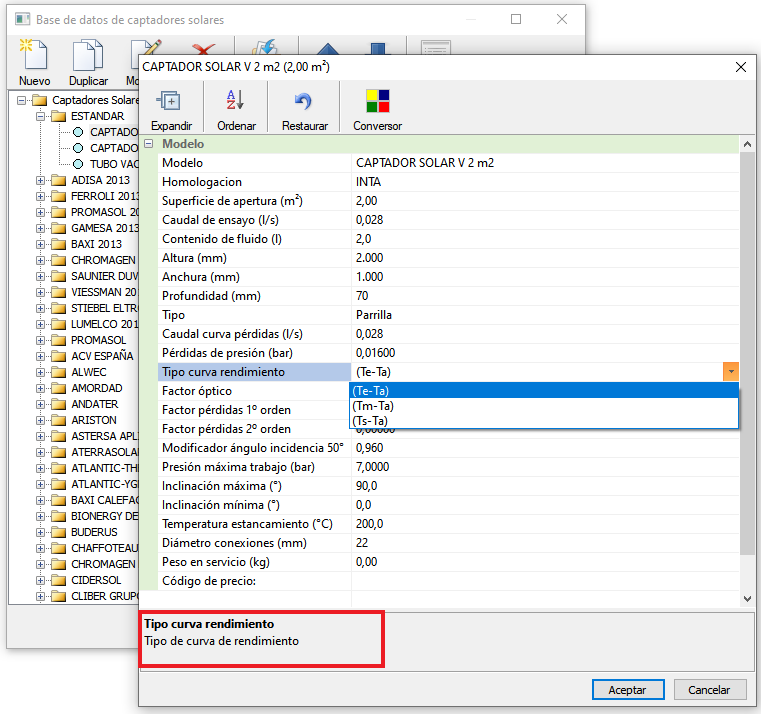

Base de datos de Captadores solares

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Subir

Esquema de la base de datos

La base de datos de Equipos se organiza según la siguiente jerarquía:

  1. Marca.
  2. Familia o grupo.
  3. Modelo.
  4. Capacidad.

Cada Modelo contiene los datos básicos del equipo y los datos de cálculo que habrán que rellenarse según el fabricante.

Opcionalmente, para los Acumuladores solares se añade la Capacidad para enumerar los posibles equipos según su volumen de acumulación.

No obstante, en el enlace a cada equipo se explicará con más detalle los campos que componen las bases de datos de cada uno.

Subir

Características Captadores solares

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de elemento.

Leyenda
Ayuda TeKton3D - iMventa El dato solicitado es un texto cualquiera.
Ayuda TeKton3D - iMventa Debe elegir el dato entre una lista de posibles valores.
Ayuda TeKton3D - iMventa El dato solicitado es un número.
Ayuda TeKton3D - iMventa Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
Ayuda TeKton3D - iMventa El dato solicitado se emplea en el cálculo.
Ayuda TeKton3D - iMventa El dato solicitado marca las dimensiones de los símbolos.
Ayuda TeKton3D - iMventa El dato es imprescindible.


Captador solar
Modelo Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Homologación Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Superficie de apertura Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Caudal de ensayo Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Contenido de fluido Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Altura Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Anchura Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Profundidad Ayuda TeKton3D - iMventa
Tipo Ayuda TeKton3D - iMventa
Caudal curva pérdidas Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Pérdidas de presión Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Tipo curva rendimiento Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Factor óptico Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Factor pérdidas 1er orden Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Factor pérdidas 2o orden Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Modificador ángulo de incidencia 50º Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Presión máxima de trabajo Ayuda TeKton3D - iMventa
Inclinación máxima Ayuda TeKton3D - iMventa
Inclinación mínima Ayuda TeKton3D - iMventa
Temperatura estancamiento Ayuda TeKton3D - iMventa
Diámetro conexiones Ayuda TeKton3D - iMventa
Peso en servicio Ayuda TeKton3D - iMventa
Código de precios Ayuda TeKton3D - iMventa


Subir
