Condiciones operacionales...
	TeKton3D / Menú Archivo / Base de datos / Actividades y horarios / Condiciones operacionales...	Ayuda iMventa Ingenieros

Descripción

Las condiciones operacionales son los parámetros que definen las condiciones de los recintos de cara al cálculo de cargas térmicas. Así, entre estos parámetros se encuentran:

• Temperaturas de consigna alta (CA) y consigna  baja (CB).
• Caudal de ventilación del recinto.
• Valor de las cargas sensibles y latentes por ocupación, y su distribución a lo largo del día.
• Valor de las cargas sensibles por equipos, y su distribución a lo largo del día.
• Valor de las cargas sensibles por iluminación, y su distribución a lo largo del día.

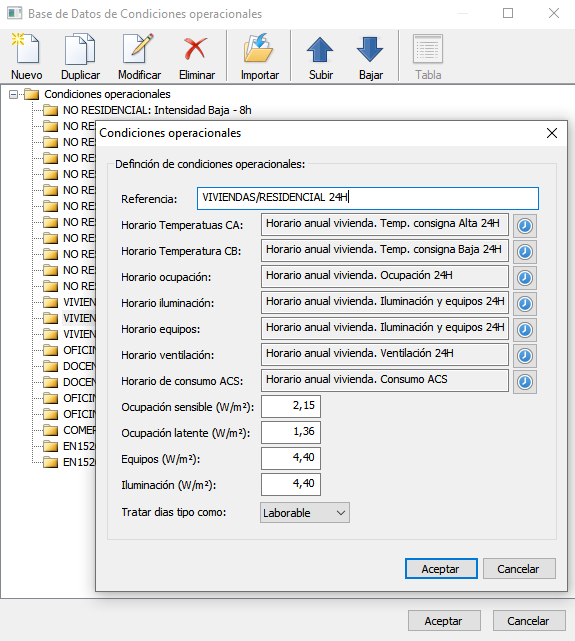

De acuerdo con lo anterior, a cada registro de la base de datos de condiciones operacionales se le asignan los siguientes datos:



• Referencia. Texto libre que describe las condiciones operacionales y se utiliza para poder seleccionarlo en un cuadro de diálogo.
• Horario temperatura CA. Horario anual (incluido horarios semanal y diario) para la temperatura de consigna alta. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Horario temperatura CB. Horario anual (incluido horarios semanal y diario) para la temperatura de consigna baja. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Horario ocupación. Horario anual (incluido horarios semanal y diario) que sigue la ocupación en el recinto. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Horario iluminación. Horario anual (incluido horarios semanal y diario) que rige el funcionamiento de la iluminación del recinto. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Horario equipos. Horario anual (incluido horarios semanal y diario) que sigue el funcionamiento de los equipos. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Horario ventilación. Determina el horario durante el cual se aplica el caudal de ventilación, calculado a partir de las tablas del RITE y el CTE DB-HS3. En determinados casos, como en viviendas, para ciertas horas del día se emplea un caudal fijo, distinto del calculado por normativa, definido en el horario diario correspondiente. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Horario de consumo ACS. Determina la distribución del consumo de ACS a lo largo del día. Para asignar un horario de la base de datos, haga clic en el botón, Reloj, de la parte derecha de la casilla.
• Ocupación sensible (W/m²). Es la ganancia sensible en W/m² aportada por los ocupantes del recinto.
• Ocupación latente (W/m²). Es la ganancia latente en W/m² aportada por los ocupantes del recinto.
• Equipos (W/m²). Es la ganancia sensible en W/m² aportada por los equipos. Si se diera el caso de un equipo que aporta una ganancia latente, como puede ser una cafetera, un hervidor, etc. deberá definirlo en el cuadro de propiedades del espacio, o bien como una ganancia adicional (menú Insertar/Equipos)
• Iluminación (W/m²). Es la ganancia sensible en W/m² aportada por las luminarias del recinto.
• Tratar días tipo como. Seleccionar alguno de estos tres tipos: Laborable, Sábado o Festivo.

Temas relacionados

• Funciones comunes a las Bases de datos (botones).
• Actividades...
• Horarios anuales...
• Horarios semanales...
• Horarios diarios...
