Descripción

Esta base de datos incluye información de las características y modelos de los Contadores con las características más comunes del mercado:

• Características de los Modelos.
• Características de los Diámetros.

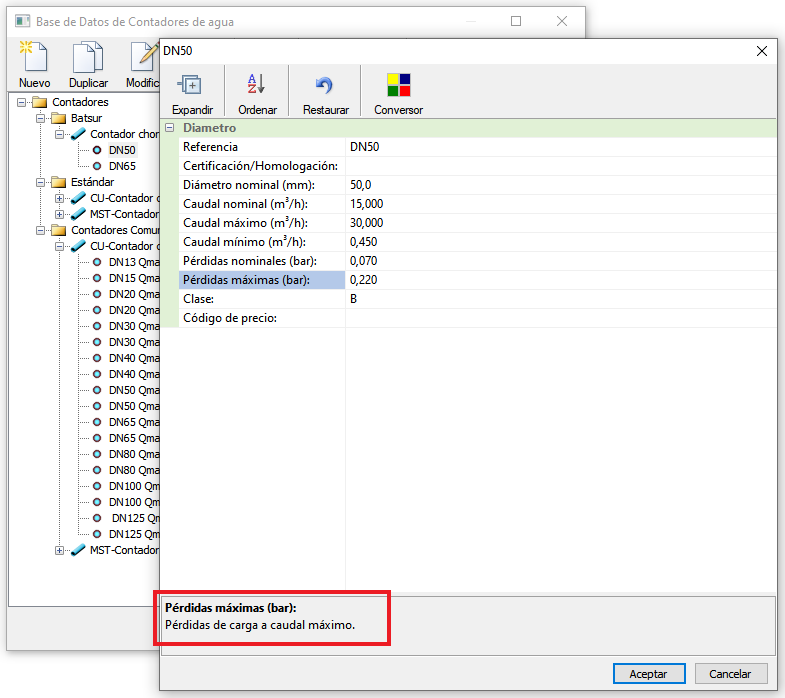

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Esquema de la base de datos de Contadores

La base de datos de Equipos se organiza según la siguiente jerarquía:

1. Marca.
2. Familia o grupo.
3. Modelo.
4. Diámetro.

Los Modelos contienen los datos básicos del contador. Cada Modelo contendrá varios Diámetros con sus características propias.

Características Modelos de Contadores

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de elementos.

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Modelo de contador
Referencia
Descripción
Tipo de contador
Temperatura máxima (ºC)
Color por tipo de material

Los campos que incluye la base son los siguientes:

Referencia: nombre reducido.

Descripción: texto descriptivo del aparato.

Tipo de contador. Elegir entre Chorro simple o Chorro múltiple.

Temperatura máxima (ºC): indica el uso para el que está previsto el dispositivo de medida.

Color por tipo de material: código del color con el que se representarán los símbolos que tengan asociado este tipo de contador cuando el modo de representación elegido sea por Material/Modelo.

Características Diámetros de Contadores

Cada modelo de contador lleva asociada una lista de diámetros disponibles con las siguientes características:

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Diámetro de modelo de contador
Referencia
Certificación/Homologación
Diámetro nominal (mm)
Caudal nominal (m3/h)
Caudal máximo (m3/h)
Caudal mínimo (m3/h)
Pérdidas nominales (bar)
Pérdidas máximas (bar)
Clase
Código de precio

Referencia: denominación comercial del tamaño.

Certificación/Homologación: contraseña de homologación o normativa a la que se ajusta su diseño y fabricación.

Diámetro nominal (mm): tamaño del contador.

Caudal nominal (m³/h). El caudal nominal (Qn) es igual a la mitad del caudal máximo (Qmáx) Se expresa en metros cúbicos por hora y sirve para designar el contador. Al caudal nominal (Qn), el contador debe poder funcionar en régimen normal de uso, es decir, de forma continua e intermitente, sin sobrepasar los errores máximos tolerados.

Caudal máximo (m³/h). El caudal máximo (Qmáx) es el caudal más elevado al que el contador debe funcionar sin deteriorarse, durante períodos de tiempo limitados, respetando los errores máximos tolerados y sin sobrepasar el valor máximo de pérdida de presión.

Caudal mínimo (m³/h): valor de caudal a partir del cual la medida tiene la presión requerida.

Pérdidas nominales (bar): pérdidas de carga provocadas por el caudal nominal.

Pérdidas máximas (bar): pérdidas de carga que se producen al circular el caudal máximo.

Clase metrológica. Los contadores se dividen en tres clases metrológicas: A, B y C en función de las relaciones entre el caudal nominal, el mínimo y el de transición.

Código de precio: código de precio para generación automática de mediciones y presupuestos.
