Válvulas...
	TeKton3D / Módulos / Menú Archivo / Base de datos / Fontanería e Hidráulica / Válvulas...	Ayuda iMventa Ingenieros

Descripción

Esta Base de datos puede servir a varios capítulos del programa TeKton3D, entre los que destaca: TK-AC, TK-EXA, TK-GLP, TK-HE4, TK-HS4, TK-HS5, TK-ICA y TK-IG.

Esta base de datos incluye información de las características y modelos de las Válvulas con las características más comunes del mercado:

• Características de los Modelos.
• Características de los Diámetros.

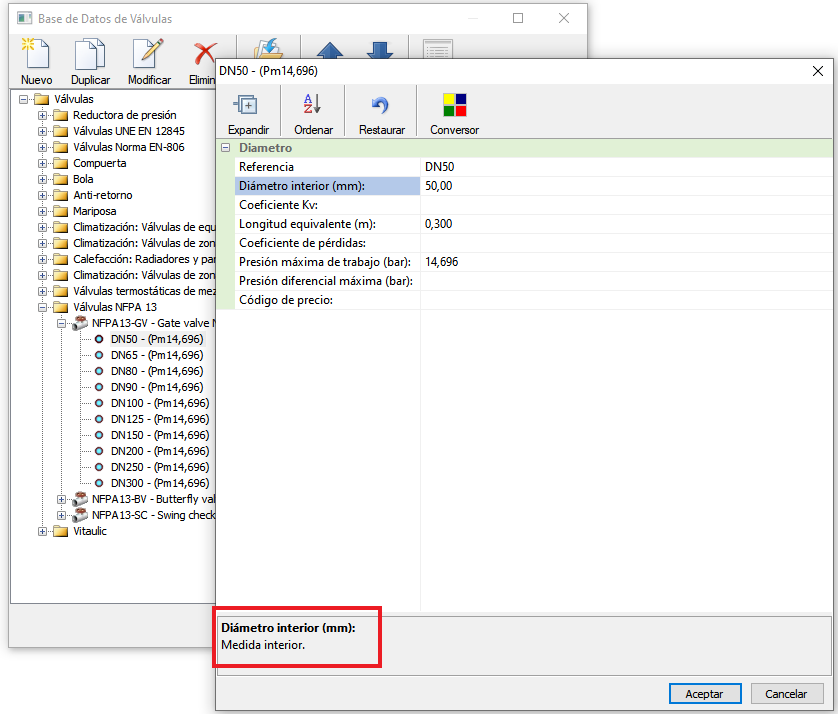

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Esquema de la base de datos de Válvulas

La base de datos de Equipos se organiza según la siguiente jerarquía:

1. Marca.
2. Familia o grupo. La base de datos de válvulas se agrupa en familias. En caso de añadir modelos de válvulas a la base de datos, se podrá hacer dentro de una de estas familias que hay por defecto, o bien creando una nueva:
   • Compuerta;
   • Bola;
   • Mariposa;
   • Anti-retorno;
   • Reductora de presión;
   • Válvulas Norma EN-806.
3. Modelo.
4. Diámetro.

Los Modelos contienen los datos básicos de la válvula. Cada Modelo contendrá varios Diámetros con sus características propias.

Características Modelos de válvulas

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de elementos.

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Modelo de válvula
Referencia
Nombre o modelo
Normativa/Marca/Fabricante
Tipo de válvula
Temperatura máxima (ºC)
Conductividad térmica (W/m·ºC)
Color por tipo de material

Los campos que incluye la base son los siguientes:

Referencia: mombre reducido.

Nombre o modelo: texto descriptivo del modelo de la familia.

Normativa / marca / fabricante: código o norma técnica de referencia para las válvulas, marca comercial o fabricante.

Tipo de válvula. Se debe definir en este campo si el tipo de funcionamiento de la válvula es de:

• Corte.
• Retención.
• Reducción.
• Equilibrado.
• Control.
• Termostática mezcla.

Temperatura máxima: es la temperatura máxima a la que puede trabajar la válvula.

Conductividad térmica: conductividad térmica del material empleado en el cálculo de pérdidas de temperatura.

Color por tipo de material: código del color con el que se representarán los símbolos que tengan asociado este tipo de tubería cuando el modo de representación elegido sea por Material/Modelo.

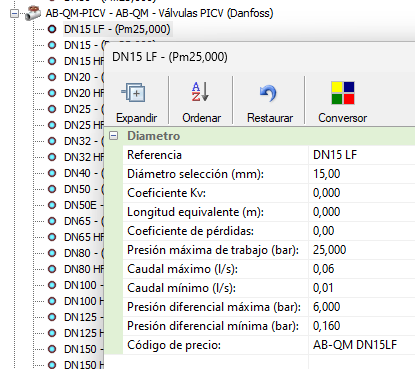

Características Diámetros de válvulas

Cada modelo de válvula lleva asociado una lista de diámetros disponibles con las siguientes características:

Leyenda
	El dato solicitado es un texto cualquiera.
	Debe elegir el dato entre una lista de posibles valores.
	El dato solicitado es un número.
	Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
	El dato solicitado se emplea en el cálculo.
	El dato solicitado marca las dimensiones de los símbolos.
	El dato es imprescindible.

Diámetro de modelo de válvula
Referencia
Diámetro interior (mm)
Coeficiente Kv
Longitud equivalente (m)
Coeficiente de pérdidas
Presión máxima de trabajo (bar)
Presíón diferencial máxima (bar)
Código de precio

Referencia: texto descriptivo del diámetro nominal.

Diámetro interior (mm): diámetro interno de la válvula, en milímetros.

Coeficiente Kv. Este factor relaciona la caída de presión en la válvula (en bar) con el caudal (en m³/h), mediante la expresión (este valor no es necesario en tuberías de gas):



Se debe introducir una lista de valores de la constante Kv (para las unidades anteriores) separadas por /, y comenzando por las posiciones más abiertas de la válvula a las más cerradas.

Longitud equivalente (m): indica la pérdida de carga en la válvula, expresada en metros de tubería recta. Cuando en una válvula se definan la longitud equivalente y el coeficiente Kv, y éstos no equivalgan entre sí, el programa tomará el valor que resulte más desfavorable.

Coeficiente de pérdidas: coeficiente de pérdidas de carga en función de la presíón dinámica.

Presión máxima de trabajo (bar): presión máxima admisible para que la válvula trabaje en condiciones de seguridad según el fabricante o las normas.

Presión diferencial máxima (bar): presión máxima admisible para que la válvula de equilibrado trabaje en condiciones de seguridad según el fabricante o las normas.

Código de precio: código de precio para generación automática de presupuestos a partir de la medición.

Temas relacionados

• Funciones comunes a las Bases de datos (botones).
• Base de datos de Fontanería e Hidráulica.
