Descripción

El estándar COBie (Construction-Operations Building information exchange) define información para los activos que se entregan como parte de un proyecto de construcción de instalaciones y se utiliza para documentar los datos para el proceso de BIM (building information modeling).

Esta base de datos gestiona los datos de los Tipos de COBie que se pueden emplear en los diferentes capítulos.

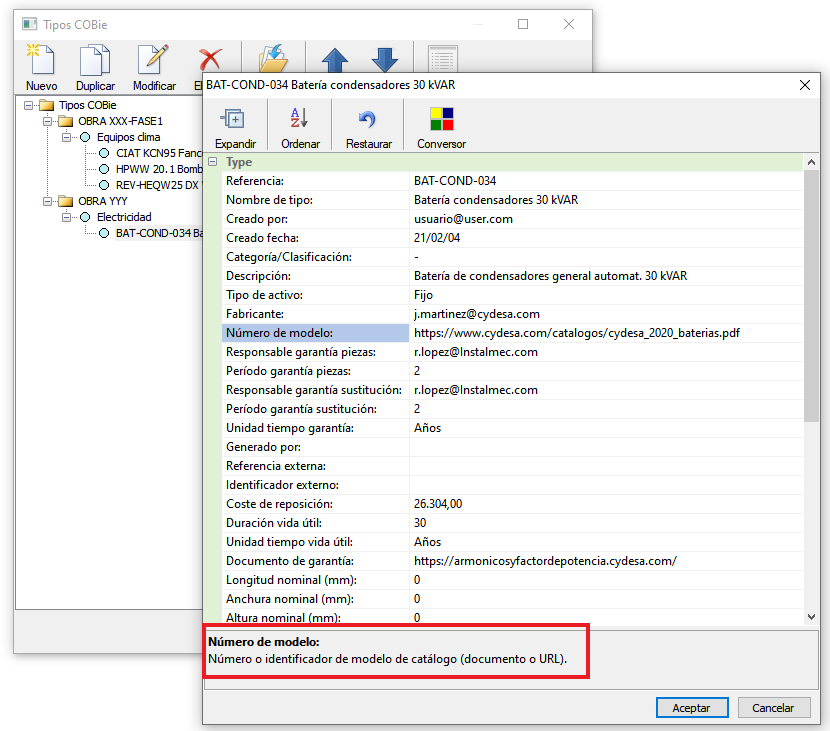

Tipos COBie

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Subir

Esquema de la base de datos de Tipos COBie

Esta base de datos se organiza según la siguiente jerarquía:

  1. Domain.
  2. Subdomain.
  3. Type.

Cada Type contiene los datos básicos del equipo y los datos de cálculo en condiciones EUROVENT. Con estos parámetros definidos es suficiente para realizar una simulación de equipos.

Subir

Características Tipo COBie

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.

Ayuda TeKton3D - iMventa En el caso de las propiedades COBie, los datos no se utilizan ni para el cálculo, ni para el dimensionado de símbolos, y ninguna es imprescindible. Esos datos son todos opcionales y sirven para que el modelo IFC lleve datos relativos a la operación y al mantenimiento.


Leyenda
Ayuda TeKton3D - iMventa El dato solicitado es un texto cualquiera.
Ayuda TeKton3D - iMventa Debe elegir el dato entre una lista de posibles valores.
Ayuda TeKton3D - iMventa El dato solicitado es un número.
Ayuda TeKton3D - iMventa Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
Ayuda TeKton3D - iMventa El dato solicitado se emplea en el cálculo.
Ayuda TeKton3D - iMventa El dato solicitado marca las dimensiones de los símbolos.
Ayuda TeKton3D - iMventa El dato es imprescindible.


Características del Type
Referencia Ayuda TeKton3D - iMventa
Nombre del tipo Ayuda TeKton3D - iMventa
Creado por Ayuda TeKton3D - iMventa
Creado fecha Ayuda TeKton3D - iMventa
Categoría/Clasificación Ayuda TeKton3D - iMventa
Descripción Ayuda TeKton3D - iMventa
Tipo de activo Ayuda TeKton3D - iMventa
Fabricante Ayuda TeKton3D - iMventa
Número de modelo Ayuda TeKton3D - iMventa
Responsable garantía piezas Ayuda TeKton3D - iMventa
Periodo garantía piezas Ayuda TeKton3D - iMventa
Responsable garantía sustitución Ayuda TeKton3D - iMventa
Periodo garantía sustitución Ayuda TeKton3D - iMventa
Unidad tiempo garantía Ayuda TeKton3D - iMventa
Generado por Ayuda TeKton3D - iMventa
Referencia externa Ayuda TeKton3D - iMventa
Identificador externo Ayuda TeKton3D - iMventa
Coste de reposición Ayuda TeKton3D - iMventa
Duración vida útil Ayuda TeKton3D - iMventa
Unidad tiempo vida útil Ayuda TeKton3D - iMventa
Documento de garantía Ayuda TeKton3D - iMventa
Longitud nominal (mm) Ayuda TeKton3D - iMventa
Anchura nominal (mm) Ayuda TeKton3D - iMventa
Altura nominal (mm) Ayuda TeKton3D - iMventa
Referencia a modelo Ayuda TeKton3D - iMventa
Forma Ayuda TeKton3D - iMventa
Tamaño Ayuda TeKton3D - iMventa
Color Ayuda TeKton3D - iMventa
Acabado Ayuda TeKton3D - iMventa
Calidad Ayuda TeKton3D - iMventa
Material Ayuda TeKton3D - iMventa
Componentes Ayuda TeKton3D - iMventa
Características Ayuda TeKton3D - iMventa
Requisitos accesibilidad Ayuda TeKton3D - iMventa
Requisitos rendimiento Ayuda TeKton3D - iMventa
Requisitos sostenibilidad Ayuda TeKton3D - iMventa
Área (m2) Ayuda TeKton3D - iMventa
Longitud (mm) Ayuda TeKton3D - iMventa
