Descripción

Esta base de datos gestiona los datos de las entidades de Conductos que se pueden emplear tanto en el capítulo TK-DAC, como en el TK-HS3.

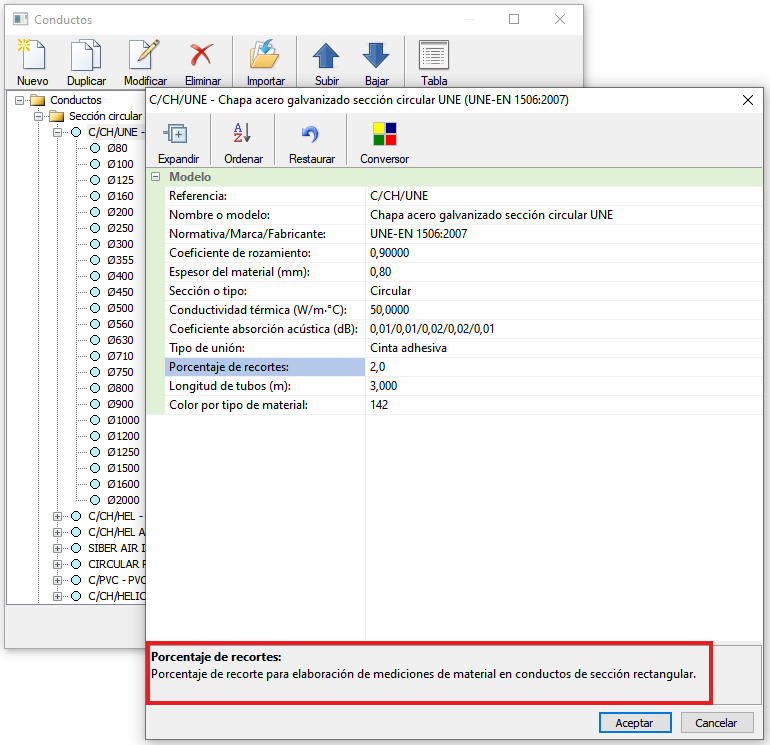

Base de datos de conductos

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.  Por ejemplo, la opción, Color por tipo de material, cuyo mensaje es: «Color de representación por tipo de material»; dando a entender la posibilidad de seleccionar el color del material a través de la paleta de colores (incluido para tuberías y conductos).

Subir

Esquema de la base de datos de ventilación

La base de datos de Equipos se organiza según la siguiente jerarquía:

  1. Marca.
  2. Familia, categoría o grupo.
  3. Modelo.
  4. Dimensión.

Cada Modelo contiene los datos básicos del elemento y los datos de cálculo del fabricante.

Opcionalmente, por ejemplo para Conductos, Rejillas y difusores y Compuertas, se añade el cuarto grupo, Dimensión, para terminar de agrupar por tamaños dichos modelos.

Subir

Características

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.

Leyenda
Ayuda TeKton3D - iMventa El dato solicitado es un texto cualquiera.
Ayuda TeKton3D - iMventa Debe elegir el dato entre una lista de posibles valores.
Ayuda TeKton3D - iMventa El dato solicitado es un número.
Ayuda TeKton3D - iMventa Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
Ayuda TeKton3D - iMventa El dato solicitado se emplea en el cálculo.
Ayuda TeKton3D - iMventa El dato solicitado marca las dimensiones de los símbolos.
Ayuda TeKton3D - iMventa El dato es imprescindible.


Modelo de conductos
Referencia Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Nombre o modelo Ayuda TeKton3D - iMventa
Normativa/Marca/Fabricante Ayuda TeKton3D - iMventa
Coeficiente de rozamiento Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Espesor del material Ayuda TeKton3D - iMventa
Sección o tipo Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Conductividad térmica Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Coeficiente absorción acústica Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Tipo de unión Ayuda TeKton3D - iMventa
Porcentaje de recortes Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Longitud de tubos Ayuda TeKton3D - iMventa
Color por tipo de material Ayuda TeKton3D - iMventa


Ayuda TeKton3D - iMventa Se recuerda también que, además del Porcentaje por recortes (que depende de cada Modelo de conducto), hay otro factor de seguridad en el apartado del menú Datos/General.../Opciones especiales.

Estos dos factores serán de aplicación para las Mediciones generales o por subsistemas. Sin embargo, las Mediciones para fabricación no tienen en cuenta ni el porcentaje de recortes ni el porcentaje de seguridad.

Ese listado de Mediciones para fabricación contiene las piezas de cada subsistema indicando los principales parámetros utilizados para el cálculo del área de material necesaria para su fabricación, así como el volumen que ocupa para el transporte, y el número de piezas totales. Las reglas de medición se realizan según las normas UNE 100716:2012 y UNE 92315:2007. En cierto modo, el margen de seguridad ya viene implícito en las normas, por ejemplo la norma UNE 100716 indica que cualquier transformación se contabiliza con 1 m² como mínimo y para piezas pequeñas puede ser mucho más del material necesario.


Dimensión de conductos
Referencia Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Lado o diámetro Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Código de precio Ayuda TeKton3D - iMventa
