Descripción

Esta base de datos gestiona los datos de los elementos Rejillas y difusores que se pueden emplear en el capítulo TK-DAC.

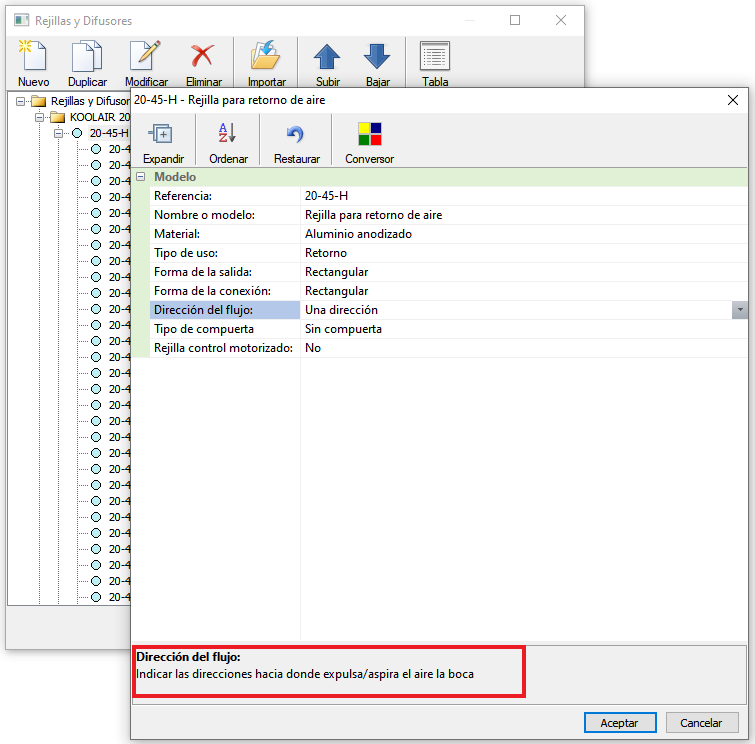

Bases de datos de Rejillas y difusores

Si desea encontrar información sobre el significado de cada uno de los datos, encontrará una pequeña explicación en la propia ventana de la base de datos, una vez que seleccione uno.

Subir

Esquema de la base de datos de ventilación

La base de datos de Equipos se organiza según la siguiente jerarquía:

  1. Marca.
  2. Familia, categoría o grupo.
  3. Modelo.
  4. Dimensión.

Cada Modelo contiene los datos básicos del elemento y los datos de cálculo del fabricante.

Opcionalmente, por ejemplo para Conductos, Rejillas y difusores y Compuertas, se añade el cuarto grupo, Dimensión, para terminar de agrupar por tamaños dichos modelos.

Subir

Características

A continuación tiene un esquema de los campos que componen las bases de datos de este tipo de equipos.

Leyenda
Ayuda TeKton3D - iMventa El dato solicitado es un texto cualquiera.
Ayuda TeKton3D - iMventa Debe elegir el dato entre una lista de posibles valores.
Ayuda TeKton3D - iMventa El dato solicitado es un número.
Ayuda TeKton3D - iMventa Serie de valores X o Y de una gráfica (deben introducirse separados por barras).
Ayuda TeKton3D - iMventa El dato solicitado se emplea en el cálculo.
Ayuda TeKton3D - iMventa El dato solicitado marca las dimensiones de los símbolos.
Ayuda TeKton3D - iMventa El dato es imprescindible.


Modelo de rejillas y difusores
Referencia Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Nombre o modelo Ayuda TeKton3D - iMventa
Material Ayuda TeKton3D - iMventa
Tipo de uso Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Forma de salida Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Forma de la conexión Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Dirección del flujo Ayuda TeKton3D - iMventa
Tipo de compuerta Ayuda TeKton3D - iMventa
Rejilla control motorizado Ayuda TeKton3D - iMventa


Dimensión de rejillas y difusores
Referencia Ayuda TeKton3D - iMventa   Ayuda TeKton3D - iMventa
Dimensión Horizontal Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Dimensión Vertical Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Conexión Horizontal Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Conexión Vertical Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Área efectiva de salida Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Caudal Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Pérdida de presión Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Tipo de dato de presiones Ayuda TeKton3D - iMventa
Nivel sonoro Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Velocidad de salida Ayuda TeKton3D - iMventa Ayuda TeKton3D - iMventa
Alcance máximo Ayuda TeKton3D - iMventa
Alcance mínimo Ayuda TeKton3D - iMventa
Código de precio Ayuda TeKton3D - iMventa


Subir
