Descripción

En el programa TeKton3D se están añadiendo bloques o símbolos con unos Conectores inteligentes o específicos, que completan la información de la instalación en un entorno BIM.

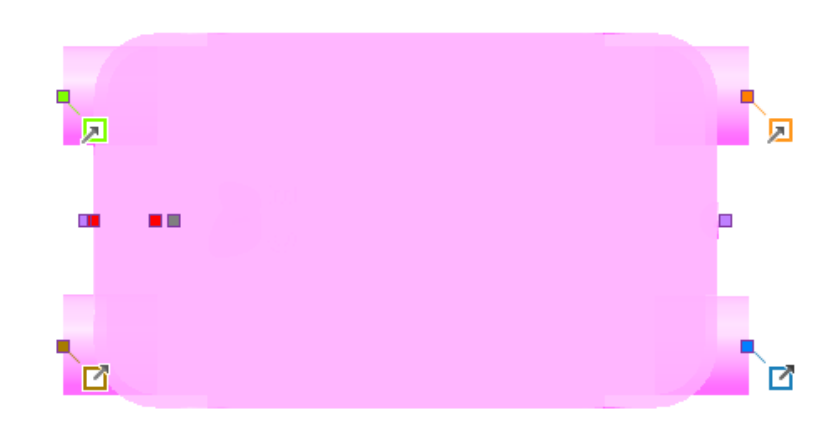

Estos bloques se están añadiendo a la Galería de objetos de TeKton3D, por ejemplo este recuperador de calor:

Al seleccionar el equipo, se representan las distintas conexiones disponibles en el capítulo. En este caso se representan:

• Conector para impulsión de aire en el interior
• Conector para extracción de aire del interior
• Conector para toma de aire exterior
• Conector para expulsión de aire viciado

Actualmente no hay mucha información sobre el tema, porque no está completamente desarrollado en todos los elementos de todos los capítulos, es una definición que todavía puede ir cambiando.

Generalmente, la mayoría de los elementos funcionan bien indistintamente del tipo de conector que se utilice. Hay excepciones en las que sí es necesario especificar exactamente el tipo de conector para que el elemento funcione bien en el cálculo. Por ejemplo, hay categorías en las que esa identificación permite al programa realizar los cálculos correctamente o comprobar que el esquema es adecuado. Estas categorías son, en capítulo TK-DAC, el Ventilador tipo 2 (recuperador), en los capítulos TK-HS4, TK-HE4, TK-ICA y TK-EXA, los equipos hidráulicos de presión (Grupos de presión, Circuladores, Grupos PCI, …), las Válvulas reductoras y Válvulas de retención, y los generadores en capítulo TK-ICA (Generadores y Colectores secundarios), etc.

Si hay conectores inteligentes se recomienda usarlos siempre correctamente.

También hay que decir que los conectores inteligentes son los responsables de la correcta sincronización entre capítulos, ya que la existencia de un conector determinado hace que el elemento se sincronice con el capítulo que contiene la categoría a la que pertenece el conector.

En el resto de los casos, no hay muchas reglas respecto a usar unos conectores u otros; pues usando conectores genéricos funcionará el cálculo. Ahora bien, para hacer que el diseño sea más adecuado al entorno BIM, si utilizamos los conectores específicos será más fácil realizar correctamente las conexiones. Por ejemplo, si en el grupo de presión siguiente especificamos cuáles son conectores de entrada y conectores de salida, será más fácil, al diseñar las tuberías, saber dónde hay que conectar la alimentación, y dónde la salida:
