Descripción

El módulo TK-HS6 se integra en el capítulo TK-Edificio para aplicar el DB-HS6 del CTE, comprobar los requisitos mediante un asistente (conjunto de cuadros de diálogos) y generar la documentación necesaria para su justificación normativa.

A través de la opción de menú Resultados/Crear Listados.../Protección frente al radón/Documento justificativo DB_HS 6 puede obtener las fichas rellenas con los datos indicados en los siguientes apartados.

Las opciones específicas del módulo TK-HS6 se encuentran en el menú Datos/HS6 - Protección frente al radón y cuenta con los siguientes pasos:

• Localizar el municipio del edificio
• Establecer Tipo de actuación en el edificio
• Clasificar el Tipo de zona según el Apéndice B
• Seleccionar el Tipo de protección frente al radón según zona
• Características de las barreras de protección
• Características del espacio de contención ventilado
• Características del sistema de despresurización del terreno
• Criterios de construcción
• Temas relacionados

A continuación se explican las propiedades y características a tener en cuentea en cada uno de esos apartados.

Localizar el municipio del edificio

La selección de la Localidad o ubicación del edificio se definen en el apartado del menú Datos/Generales.../Localización y actividad.

La selección del Municipio o Localidad implica que el programa conozca automáticamente si se encuentra en el Apéndice B del DB-HS6 y, en caso afirmativo, a qué zona corresponde:

Si la población no aparece en dicho apéndice, no sería necesaria la aplicación del DB-HS6.

Esta sección HS6 tampoco será de aplicación en los siguientes casos:

a) En locales no habitables, por ser recintos con bajo tiempo de permanencia;

b) En locales habitables que se encuentren separados de forma efectiva del terreno a través de espacios abiertos intermedios donde el nivel de ventilación sea análogo al del ambiente exterior.

Establecer Tipo de actuación en el edificio

Según el Apartado 1 del DB-HS6, un segundo paso sería especificar el ámbito de aplicación, si se trata de:

• Edificios de nueva construcción;
• Intervenciones en edificios existentes:
  • En ampliaciones, a la parte nueva;
  • En cambio de uso, a todo el edificio si se trata de un cambio de uso característico o a la zona afectada, si se trata de un cambio de uso que afecta únicamente a parte de un edificio o de un establecimiento;
  • En obras de reforma, a la zona afectada, cuando se realicen modificaciones que permitan aumentar la protección frente al radón o alteren la protección inicial.

El Tipo de actuación se define en dos apartados del menú Datos/Generales..., Localización y actividad y Opciones de ahorro de energía.

El Tipo de actuación sobre el edificio, o parte de él, implicará la aplicación de condiciones particulares y el programa actuará en consecuencia.

Clasificar el Tipo de zona según el Apéndice B

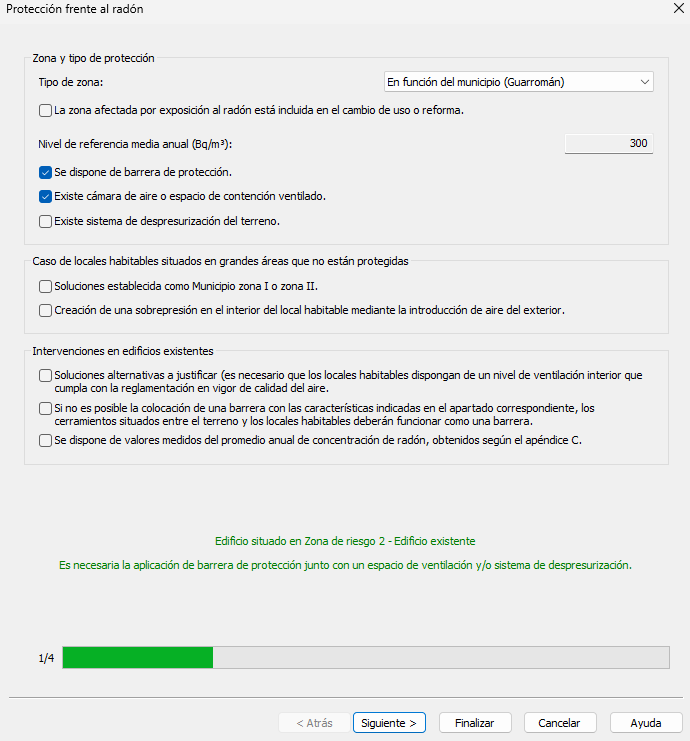

Para completar la justificación, abrimos el asistente que se encuentra en la opción del menú Datos/HS6 - Protección frente al radón... Mediante esta opción, el módulo TK-HS6 ayuda a seguir los pasos para completar la justificación del DB-HS6 del CTE.

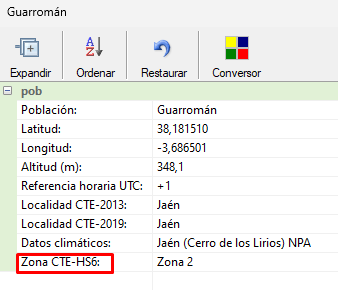

En la base de datos del Municipio seleccionado en los datos generales, se encuentra un campo «Zona CTE-HS6» que recoge la información del Apéndice B del DB-HS6. Entonces, al abrir el asistente aparecerá el Tipo de zona seleccionado por defecto en función del municipio y, por tanto, se indicará que tipo de riesgo tiene:

• En función del municipio
• Zona I (zona 1)
• Zona II (zona 2)
• Sin riesgo

En la parte inferior del cuadro de diálogo, el programa muestra información de la zona y de los requisitos a cumplir según el DB-HS6. El texto aparecerá en verde (y no en rojo) cuando las opciones seleccionadas hagan cumplir con los requisitos (y se podrá seguir con el resto de cuadros de diálogos, botón Siguiente >).

La opción marcada en el Tipo de zona habilitará más o menos opciones según el riesgo, dando paso a más o menos ventanas para completar la justificación del documento. En el caso de estar situado el edificio en una zona:

• Zona I, será necesaria una barrera de protección o un espacio de contención ventilado;
• Zona II, será necesaria una barrera de protección y un espacio de contención ventilado o un sistema de despresurización.
• Sin riesgo, no será necesaria la aplicación del DB-HS6. En caso de que el municipio esté sin clasificar dentro de Zona I o Zona II, no es necesario justificar el cumplimiento del DB-HS6.

La zona afectada por la exposición al radón está incluida en el cambio de uso o reforma: Si el Tipo de actuación seleccionada en el menú Datos/Generales... es Cambio de uso o Reforma (o Sólo certificación energética), aparecerá esta opción de la zona afectada. Al marcar esta opción, estamos indicando que la aplicación del DB-HS6 se hace a una zona afectada (concreta) y no a todo el edificio.

Seleccionar el Tipo de protección frente al radón según zona

Se establece un nivel de referencia para el promedio anual de concentración de radón en el interior de los espacios de 300 Bq/m³ (es decir, número de desintegraciones por segundo por metro cúbico de aire) para limitar el riesgo de exposición de los usuarios a concentraciones inadecuadas de radón procedente del terreno en el interior de los locales habitables.

Para verificar el cumplimiento del nivel de referencia en los edificios ubicados en los términos municipales incluidos en el Apéndice B del DB-HS6, deberán implementarse las siguientes soluciones, u otras que proporcionen un nivel de protección análogo o superior, en función de la zona a la que pertenezca el municipio.

En el programa se deberá marcar el tipo de protección correspondiente a su zona o clasificación:

• Se dispone de barrera de protección, entre el terreno y los locales habitables del edificio; que limite el paso de los gases provenientes del terreno.
• Existe cámara de aire o espacios de contención ventilado, entre el terreno y los locales habitables del edificio; destinada a mitigar la entrada del gas radón a estos locales. La ventilación podrá ser natural o mecánica.
• Existe sistema de despresurización del terreno, que permita extraer los gases contenidos en el terreno colindante al edificio; por lo que el sistema quedará situado antes de la barrera en el sentido del avance del gas radón hacia el interior del edificio.

En el caso de locales habitables situados en grandes áreas que no estén protegidas (por ejemplo, cabinas del vigilante en garajes), podrán emplearse para la protección de dichos locales:

• Soluciones establecidas como municipio Zona I o Zona II, o;
• Creación de una sobrepresión en el interior del local habitable mediante la introducción de aire del exterior.

Si el Tipo de actuación supone Intervenciones en edificios existentes, podrán emplearse para la protección de dichos locales:

• Soluciones alternativas a justificar (es necesario que los locales habitables dispongan de un nivel de ventilación interior que cumpla con la reglamentación en vigor de la calidad del aire).
• Si no es posible la colocación de una barrera con las características indicadas en el apartado correspondiente, los cerramientos situados entre el terreno y los locales habitables deberán funcionar como una barrera.
• Se dispone de valores medidos del promedio anual de concentración de radón, obtenidos según el Apéndice C:
  • Si se presentan valores comprendidos entre 1 y 2 veces el nivel de referencia, se adoptarán las soluciones correspondientes a municipios de zona I;
  • Si se presentan valores que superen 2 veces el nivel de referencia, se adoptarán las soluciones correspondientes a municipios de zona II.

Una vez se haya completado la selección de las opciones de esta primera ventana, hacemos clic en el botón Siguiente > para completar las características que cumple la barrera de protección frente al radón.

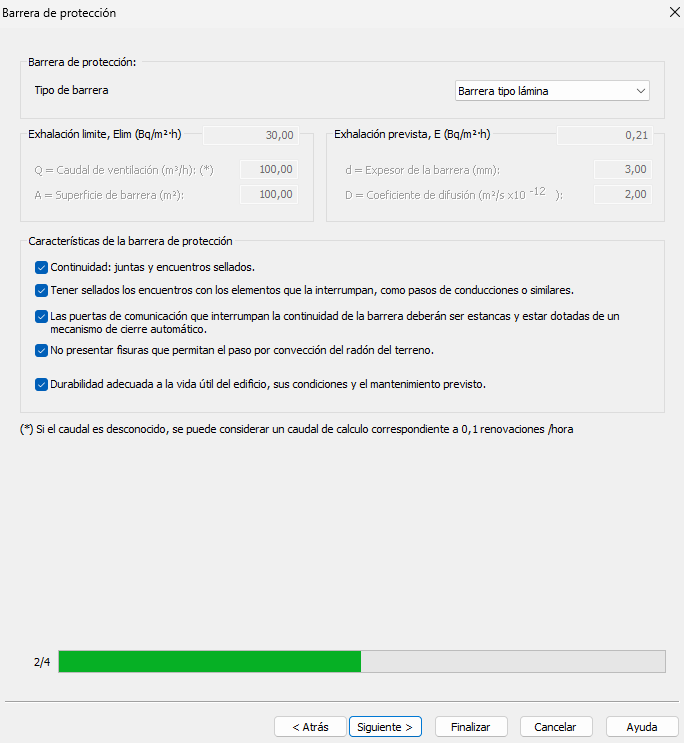

Características de las barreras de protección

La barrera de protección (frente al radón) será todo aquel elemento que limite el paso de los gases provenientes del terreno hacia los locales a proteger (característica de baja exhalación de radón) y cuya efectividad pueda demostrarse.

Lo primero que debemos realizar en esta ventana es elegir el Tipo de barrera de protección:

• Barrera tipo lámina: Se consideran válidas (y no es necesario proceder a su cálculo) las barreras tipo lámina con un coeficiente de difusión frente al radón menor que 10^-11 m²/s y un espesor mínimo de 2 mm.
• Barrera dimensionada: La barrera tendrá un espesor y un coeficiente de difusión tales que la exhalación de radón prevista a su través (E) sea inferior a la exhalación límite (E_lim).
• La exhalación límite (E_lim) se determina mediante la siguiente: expresión:
•
• donde:
  • Cd, la concentración de diseño, que se corresponde con el 10 % del nivel de referencia [Bq/m³];
  • Q, el caudal de ventilación del local a proteger [m³/h]. En el caso de que se desconozca su valor de ventilación, puede considerarse un caudal de cálculo correspondiente a 0,1 renovaciones/hora;
  • A, la superficie de la barrera [m²].
• En ausencia de estudios específicos, la exhalación de radón prevista a través de la barrera (E) puede estimarse a partir de la siguiente expresión:
•
• siendo:
  • λ, la constante de desintegración del radón 7.56·10^-3 [h^-1];
  • d, el espesor de la barrera [m];
  • l, la longitud de difusión del radón en la barrera, de acuerdo con la siguiente expresión [m]:
  •
  • donde:
  • D, el coeficiente de difusión al radón de la barrera [m²/s].
• Por lo tanto, proporcionando los valores del Caudal de ventilación, la Superficie de la barrera, el Espesor de la barrera y el Coeficiente de difusión del radón (multiplicado por 10^-12 para disminuir decimales) se podrán comparar los resultados y ver si cumpliría dicha barrera de protección frente al radón.

Además, la barrera de protección presentará además las siguientes características:

1. Tener continuidad: juntas y encuentros sellados;
2. Tener sellados los encuentros con los elementos que la interrumpan, como pasos de conducciones o similares;
3. Las puertas de comunicación que interrumpan la continuidad de la barrera deberán ser estancas y estar dotadas de un mecanismo de cierre automático;
4. No presentar fisuras que permitan el paso por convección del radón del terreno: Se considera que las fisuras que permiten el paso por convección del radón del terreno son las fisuras que conectan las dos caras de la barrera;
5. Tener una durabilidad adecuada a la vida útil del edificio, sus condiciones y el mantenimiento previsto.

Una vez se haya completado la selección de las opciones de esta ventana, hacemos clic en el botón Siguiente > para completar las características que cumple el Espacio de contención ventilado en caso de existir.

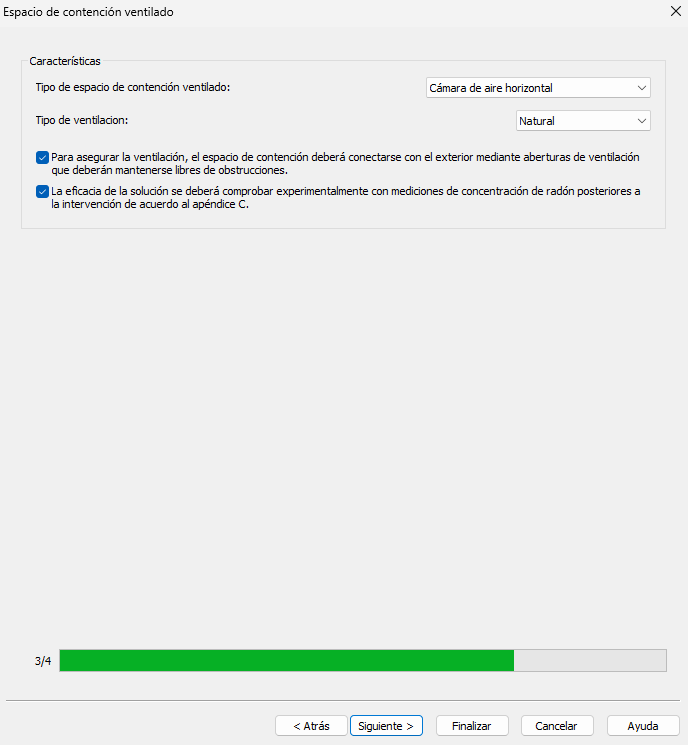

Características del espacio de contención ventilado

El espacio de contención estará constituido por una cámara de aire, pudiendo ser ésta vertical u horizontal en función del cerramiento a proteger, o por un local no habitable. Este espacio dispondrá en todo caso de ventilación natural o mecánica; y estará separada de los locales habitables mediante un cerramiento sin grietas, fisuras o discontinuidades entre los elementos y sistemas constructivos que pudieran permitir el paso del radón.

Para completar esta ventana, lo primero que deberemos realizar es seleccionar el Tipo de espacio de contención ventilado:

• Cámara de aire horizontal, en función de cerramiento a proteger;
• Cámara de aire vertical, en función de cerramiento a proteger;
• Local no habitable, se considera que la ventilación necesaria establecida por el DB-HS3 o por el RITE, según corresponda, es suficiente;
• Cámara de aire en interior de cerramiento.

Y si el Tipo de ventilación será:

• Natural:
  • Para la ventilación natural de una cámara de aire horizontal, salvo que se cuente con estudios específicos que permitan otra distribución, las aberturas de ventilación se dispondrán en todas las fachadas de forma homogénea, siendo el área del conjunto de aberturas de al menos 10 cm² por metro lineal del perímetro de la cámara. En el caso de superficies de menos de 100 m², las aberturas podrán disponerse en la misma fachada siempre que ningún punto de la cámara diste más de 10 m de alguna de ellas. Si hay obstáculos a la libre circulación del aire en el interior de la cámara, se dispondrán aberturas que la permitan.
  • Para la ventilación natural de una cámara de aire vertical, salvo que se cuente con estudios específicos que permitan otra distribución, se dispondrán aberturas de ventilación en la parte superior de dicha cámara, colocadas de forma próxima a la cara exterior del muro a proteger, de manera que el conjunto de aberturas sea de, al menos, 10 cm² por metro lineal.
• Mecánica.

El espacio de contención ventilado deberá cumplir con estas condiciones:

1. Para asegurar la ventilación, el espacio de contención deberá conectarse con el exterior mediante aberturas de ventilación que deberán mantenerse libres de obstrucciones.
2. La eficacia de la solución, en todo caso, se deberá comprobar experimentalmente con mediciones de concentración de radón posteriores a la intervención de acuerdo al Apéndice C del DB-HS6: Si no se alcanzaran las concentraciones deseadas, tras ajustarse el sistema debería realizarse una nueva medición.

Cuando no se cumplan las condiciones necesarias para el establecimiento de ventilación natural o se considere necesario aumentar la eficacia de la instalación en el caso de que las mediciones de concentración de radón posteriores a la intervención no ofrezcan valores aceptables, se dispondrán extractores mecánicos. En este caso las aberturas se dimensionarán según las características específicas de la cámara y las aberturas de admisión se situarán lo más lejos posible de la abertura de extracción para facilitar la ventilación del espacio. Las bocas de expulsión estarán situadas conforme a lo especificado en el Apartado 3.2.1 del DB-HS3, excepto lo relativo a la disposición en cubierta, que se considera opcional.

Una vez se haya completado la selección de las opciones de esta ventana, hacemos clic en el botón Siguiente > para completar las características que cumple el Sistema de despresurización del terreno, en caso de existir.

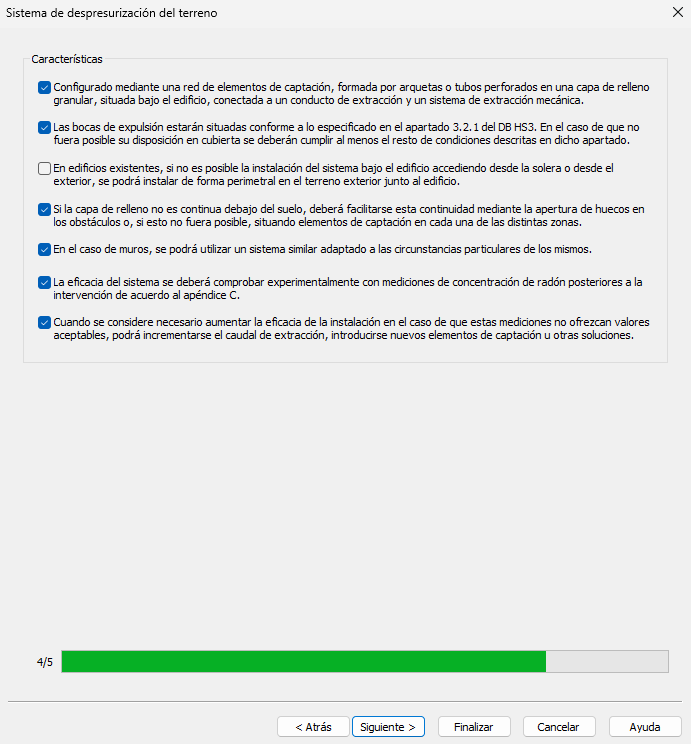

Características del sistema de despresurización del terreno

Un sistema de despresurización del terreno permitirá extraer los gases contenidos en el terreno colindante al edificio, por lo que queda situado antes de la barrera en el sentido del avance del gas radón hacia el interior del edificio.

Las características que deberá cumplir este sistema serán:

• Configurará mediante una red de elementos de captación, formada por arquetas o tubos perforados instalada en una capa de relleno granular que favorezca la circulación del aire, situada bajo el edificio, conectada a un conducto de extracción y un sistema de extracción mecánica.
• Las bocas de expulsión estarán situadas conforme a lo especificado en el Apartado 3.2.1 del DB-HS3. En el caso de que no fuera posible su disposición en cubierta se deberán cumplir al menos el resto de condiciones descritas en dicho apartado.
• En el caso de intervenciones en edificios existentes, si no es posible la instalación del sistema bajo el edificio accediendo desde la solera o desde el exterior, se podrá instalar de forma perimetral en el terreno exterior junto al edificio. En cualquiera de estos casos será necesario un estudio específico de la cimentación y la circulación del aire bajo el edificio.
• Si la capa de relleno no es continua debajo del suelo a consecuencia de la presencia de obstáculos como puedan ser partes de la cimentación, deberá facilitarse esta continuidad mediante la apertura de huecos en los obstáculos o, si esto no fuera posible, situando elementos de captación en cada una de las distintas zonas.
• En el caso de muros, se podrá utilizar un sistema similar adaptado a las circunstancias particulares de los mismos.
• La eficacia del sistema, en todo caso, se deberá comprobar experimentalmente con mediciones de concentración de radón posteriores a la intervención de acuerdo al Apéndice C del DB-HS6: Si no se alcanzan las concentraciones deseadas, tras ajustarse el sistema deberá realizarse una nueva medición.
• Cuando se considere necesario aumentar la eficacia de la instalación en el caso de que estas mediciones no ofrezcan valores aceptables, podrá incrementarse el caudal de extracción, introducirse nuevos elementos de captación u otras soluciones.

Una vez se haya completado la selección de las opciones de esta ventana, hacemos clic en el botón Siguiente > para completar las características que cumplen los Criterios de construcción de los elementos.

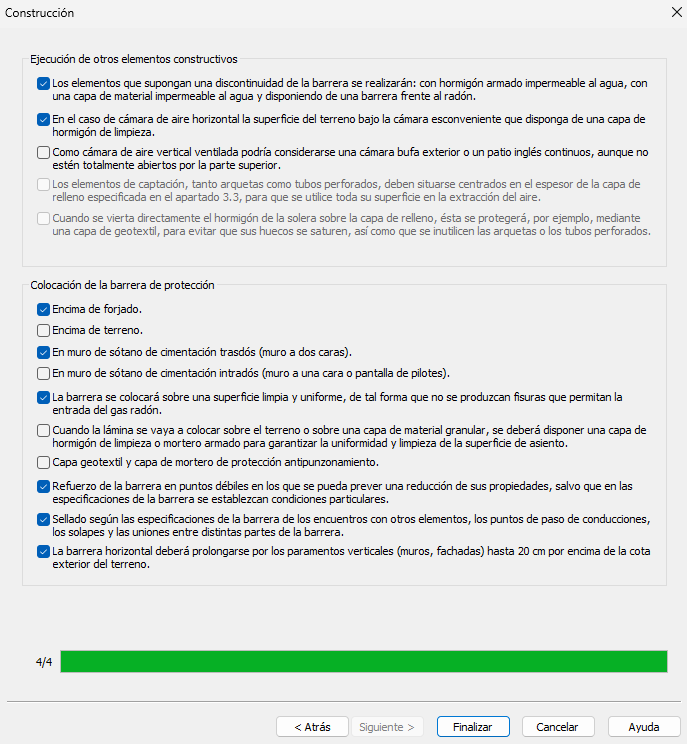

Criterios de construcción

Las obras de construcción del edificio, en relación con este módulo TK-HS6, deben ejecutarse con sujeción al proyecto, a la legislación aplicable, a las normas de la buena práctica constructiva y a las instrucciones del director de obra y del director de la ejecución de la obra, conforme a lo indicado en el Artículo 7 de la Parte I del CTE.

En el pliego de condiciones deben indicarse las condiciones particulares de ejecución de los sistemas de protección frente al radón:

De manera general, la ejecución de otros elementos constructivos deberán cumplir:

• Los elementos que supongan una discontinuidad de la barrera (como pozos de registro, arquetas de acometida, huecos o patinillos en contacto con el terreno) se realizarán: con hormigón armado impermeable al agua, con una capa de material impermeable al agua y disponiendo de una barrera frente al radón.
• En el caso de cámara de aire horizontal, la superficie del terreno bajo la cámara es conveniente que disponga de una capa de hormigón de limpieza.
• Como cámara de aire vertical ventilada podría considerarse una cámara bufa exterior o un patio inglés continuos, aunque no estén totalmente abiertos por la parte superior.
• Los elementos de captación (en los sistemas de despresurización), tanto arquetas como tubos perforados, deben situarse centrados en el espesor de la capa de relleno especificada en el Apartado 3.3 del DB-HS6, para que se utilice toda su superficie en la extracción del aire.
• Cuando se vierta directamente el hormigón de la solera sobre la capa de relleno, ésta se protegerá, por ejemplo, mediante una capa geotextil, para evitar que sus huecos se saturen, así como que se inutilicen las arquetas o los tubos perforados.

Respecto a la Colocación de la barrera de protección frente al radón:

• La barrera de protección irá:
  • Encima de forjado;
  • Encima de terreno;
  • En muro de sótano de cimentación trasdós (muro a dos caras);
  • En muro de sótano de cimentación intradós (muro a una cara o pantalla de pilotes).
• La barrera se colocará sobre una superficie limpia y uniforme, de tal forma que no se produzcan fisuras que permitan la entrada del gas radón.
• Cuando la lámina se vaya a colocar sobre el terreno o sobre una capa de material granular, se deberá disponer una capa de hormigón de limpieza o motero de cal hidráulico para asegurar la ausencia de elementos que puedan dañar la barrera.
• Capa geotextil y capa de mortero de protección antipunzonamiento, si la barrera no tiene características de antipunzonamiento.
• Refuerzo de la barrera en los puntos débiles en los que se pueda prever una reducción de sus propiedades, salvo que en las especificaciones de la barrera se establezcan condiciones particulares.
• Sellado según las especificaciones de la barrera de los encuentros con otros elementos, los puntos de paso de conducciones, los solapes y las uniones entre distintas partes de la barrera: El sellado debe realizarse con productos que garanticen la estanquidad al gas radón, como pinturas aislantes, recubrimientos de capas plásticas, masillas flexibles, perfiles de goma u otra solución que produzca el mismo efecto.
• La barrera horizontal deberá prolongarse por los paramentos verticales (muros, fachadas) hasta 20 cm por encima de la cota exterior del terreno.

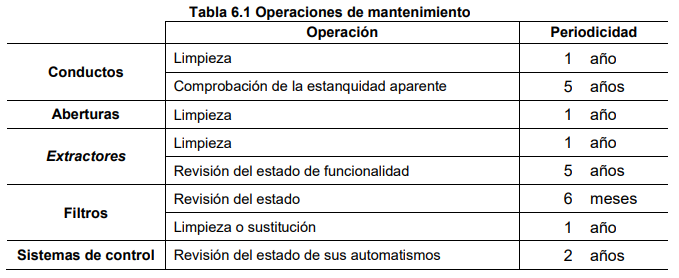

En el Apartado 6 del DB-HS6 se establecen las operaciones mínimas de mantenimiento y conservación, necesarias durante la vida de los sistemas de protección frente al radón para asegurar el funcionamiento, aumentar la fiabilidad y prolongar la duración de la misma, se englobarán en un plan de mantenimiento.

Temas relacionados

• DB-HS Salubridad
• Guías Rehabilitación frente al radón y fichas (soluciones y ejemplos)
