Descripción
SUA1-4.1 Escaleras de uso restringido

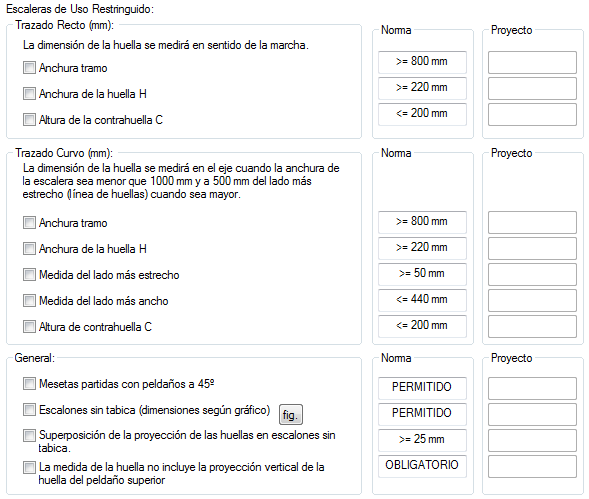

Este cuadro de diálogo consta de una serie de apartados, cada uno de ellos con:
- Una casilla de verificación que deberá marcar si el concepto afecta a su proyecto.
- Una descripción del concepto.
- La casilla Norma que indica la exigencia mínima del CTE.
- La casilla Proyecto, donde debe indicar el valor del concepto previsto en proyecto.
La casilla Marcar todos, situada en la parte baja de la ventana, autocompleta todos los campos, marcando todas las casillas e indicando el valor mínimo exigido en cada caso.
Normativa aplicable: CTE-DB-SUA1-4.1
4.1 Escaleras de uso restringido
1 La anchura de cada tramo será de 800 mm, como mínimo.
2 La contrahuella será de 200 mm, como máximo, y la huella de 220 mm, como mínimo. La dimensión de toda huella se medirá, en cada peldaño, según la dirección de la marcha.
En escaleras de trazado curvo, la huella se medirá en el eje de la escalera, cuando la anchura de esta sea menor que 1000 mm y a 500 mm del lado más estrecho cuando sea mayor. Además la huella medirá 50 mm, como mínimo, en el lado más estrecho y 440 mm, como máximo, en el lado más ancho.

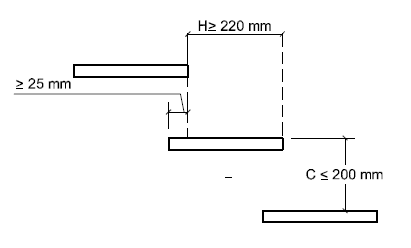

3 Podrán disponerse mesetas partidas con peldaños a 45 º y escalones sin tabica. En este último caso la proyección de las huellas se superpondrá al menos 25 mm (véase figura 4.1). La medida de la huella no incluirá la proyección vertical de la huella del peldaño superior.
4 Dispondrán de barandilla en sus lados abiertos.
