	SUA1.4.2.2 Escaleras de uso general: Tramos (1 y 2)

	TeKton3D / Capítulos / Menú Ayuda / Manual de usuario / Manual TK-SUA / SUA1.4.2.2	Ayuda iMventa Ingenieros

Descripción

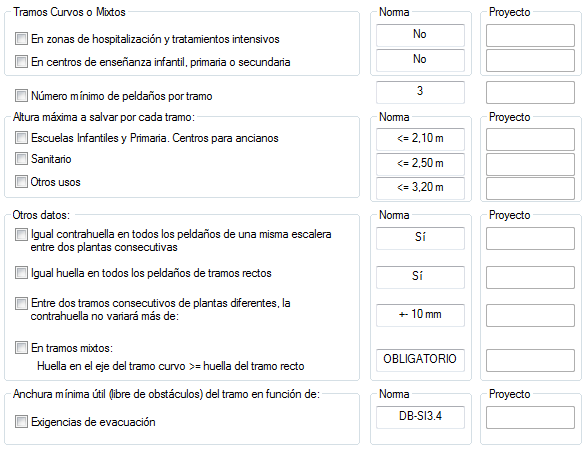

Este apartado del DB-SUA se desglosa en dos apartados, por la gran cantidad de conceptos que incluye. Dentro de cada cuadro, un concepto llevará asociado:

Una casilla de verificación que deberá marcar si el concepto afecta a su proyecto.
Una descripción del concepto.
La casilla Norma que indica la exigencia mínima del CTE.
La casilla Proyecto, donde debe indicar el valor del concepto previsto en proyecto.

Ayuda TeKton3D - iMventa

La casilla Marcar todos, situada en la parte baja de la ventana, autocompleta todos los campos, marcando todas las casillas e indicando el valor mínimo exigido en cada caso.

Normativa aplicable: CTE-DB-SUA1.4.2.2

4.2.2 Tramos

1 Excepto en los casos admitidos en el punto 3 del apartado 2 de esta Sección SUA 1, cada tramo tendrá 3 peldaños como mínimo. La máxima altura que puede salvar un tramo es 2,50 m en uso Sanitario, 2,10 m en escuelas infantiles, centros de enseñanza primaria y edificios utilizados principalmente por ancianos y 3,20 m en los demás casos.

2 Los tramos podrán ser rectos, curvos o mixtos, excepto en zonas de hospitalización y tratamientos intensivos, en escuelas infantiles y en centros de enseñanza primaria o secundaria, donde los tramos únicamente pueden ser rectos.

3 Entre dos plantas consecutivas de una misma escalera, todos los peldaños tendrán la misma contrahuella y todos los peldaños de los tramos rectos tendrán la misma huella. Entre dos tramos consecutivos de plantas diferentes, la contrahuella no variará más de ±10 mm. En tramos mixtos, la huella medida en el eje del tramo en las partes curvas no será menor que la huella en las partes rectas.

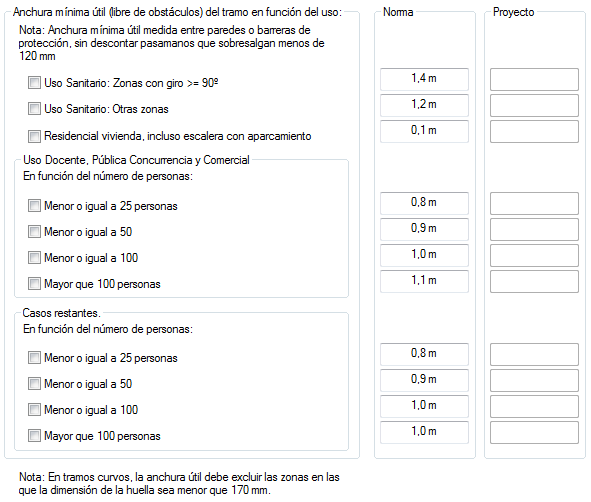

4 La anchura útil del tramo se determinará de acuerdo con las exigencias de evacuación establecidas en el apartado 4 de la Sección SI 3 del DB-SI y será, como mínimo, la indicada en la tabla 4.1.

Tabla 4.1 Anchura mínima útil de tramo en función del uso
Uso de edificio o zona		Anchura útil mínima (m) en escaleras previstas para un número de personas:
Residencial Vivienda, incluso escalera de comunicación con aparcamiento		1,00¹
Docente con escolarización infantil o de enseñanza primaria Pública concurrencia y Comercial		0,80	0,90	1,00	1,10
Sanitario	Zonas destinadas a pacientes internos o externos con recorridos que obligan a giros de 90º o mayores	1,40
	Otras zonas	1,20
Casos restantes		0,80	0,90	1,00	1,00

⁽¹⁾En edificios existentes, cuando se trate de instalar un ascensor que permita mejorar las condiciones de accesibilidad para personas con discapacidad, se puede admitir una anchura menor siempre que se acredite la no viabilidad técnica y económica de otras alternativas que no supongan dicha reducción de anchura y se aporten las medidas complementarias de mejora de la seguridad que en cada caso se estimen necesarias.

5 La anchura de la escalera estará libre de obstáculos. La anchura mínima útil se medirá entre paredes o barreras de protección, sin descontar el espacio ocupado por los pasamanos siempre que estos no sobresalgan más de 120 mm de la pared o barrera de protección. En tramos curvos, la anchura útil debe excluir las zonas en las que la dimensión de la huella sea menor que 170 mm.
