Descripción

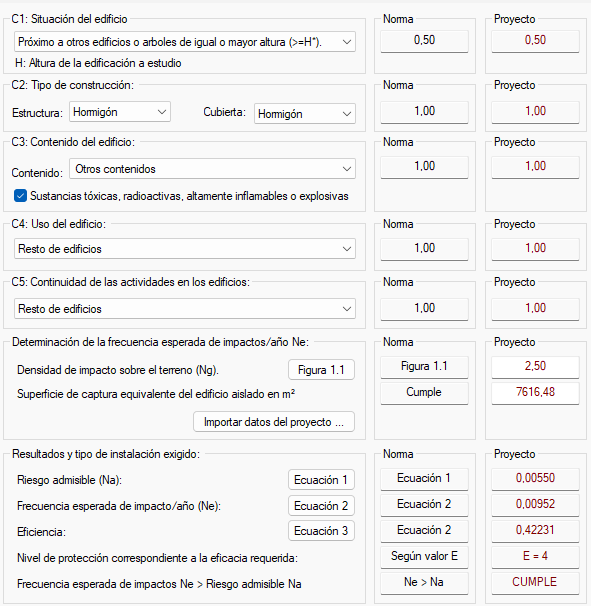

Este cuadro de diálogo consta de una serie de apartados, cada uno de ellos con:
- Una casilla de verificación que deberá marcar si el concepto afecta a su proyecto.
- Una descripción del concepto.
- La casilla Norma que indica la exigencia mínima del CTE.
- La casilla Proyecto, donde debe indicar el valor del concepto previsto en proyecto.
La casilla Marcar todos, situada en la parte baja de la ventana, autocompleta todos los campos, marcando todas las casillas e indicando el valor mínimo exigido en cada caso.
Normativa aplicable: CTE-DB-SUA8
En este apartado se estudia si es necesaria la instalación de un sistema de protección contra el rayo, o no. Cuando la frecuencia esperada de impactos Ne sea mayor que el riesgo admisible Na, será necesaria dicha instalación de protección de la cubierta.
Además, se evaluará la eficiencia E del sistema de protección contra el rayo requerida.
Para ello se va a pedir la siguiente información:

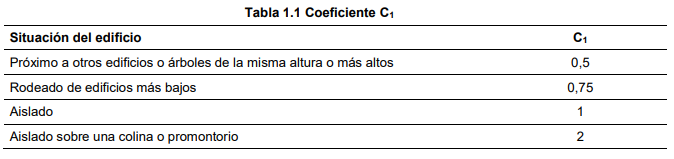

1 C1: Situación del edificio

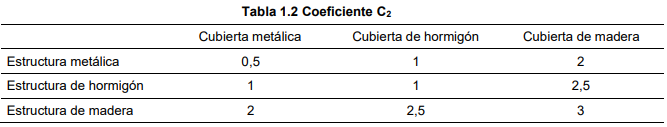

2 C2: Tipo de construcción
3 C3: Contenido del edificio

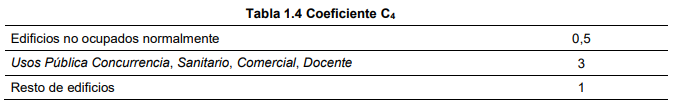

4 C4: Uso del edificio
5 Sustancias tóxicas, radioactivas, altamente inflamables o explosivas: Los edificios en los que se manipulen sustancias tóxicas, radioactivas, altamente inflamables o explosivas y los edificios cuya altura sea superior a 43 m dispondrán siempre de sistemas de protección contra el rayo de eficiencia E superior o igual a 0,98.
6 C5 Continuidad de las actividades en los edificios

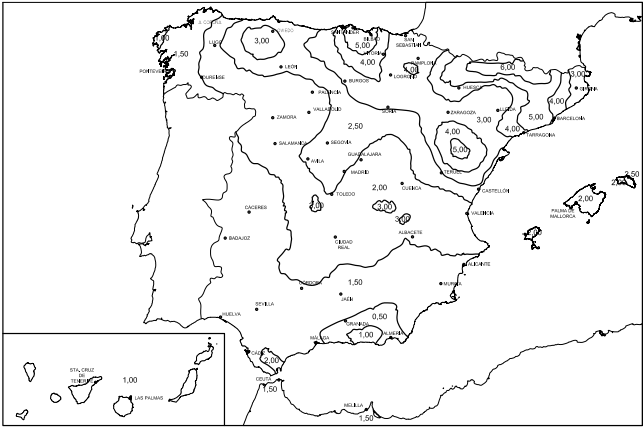

7 Densidad de impacto sobre el terreno, Ng: Se debe añadir el valor según la figura 1.1 del DB-SUA8.

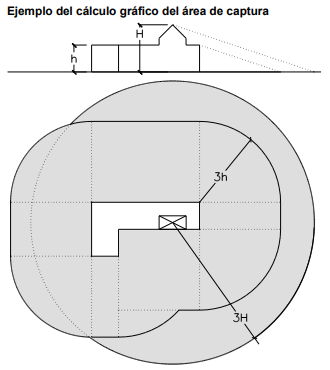

8 Superficie de captura equivalente del edificio aislado en m2: Se debe añadir el valor calculado.
Con el botón
Importar datos del proyecto... se puede seleccionar un
capítulo TK-SU8 existente para que se introduzcan
automáticamente los datos calculados de la Densidad de impacto sobre el terreno
y la Superficie de captura equivalente del edificio aislado.
En la parte inferior se mostrarán los resultados de los parámetros necesarios para evaluar la necesidad, o no, de disponer un sistema de protección frente a la acción de un rayo.
Si se cumplen alguna de estas condiciones, será necesario la instalación de un sistema de protección contra el rayo:
- Ne > Na (siempre que la E ≥ 0.80)
- En edificios en los que se manipulen sustancias tóxicas, radioactivas, altamente inflamables o explosivas (y la eficacia será, E ≥ 0.98)
- En edificios cuya altura sea superior a 43 m (y la eficacia será, E ≥ 0.98)
