Descripción

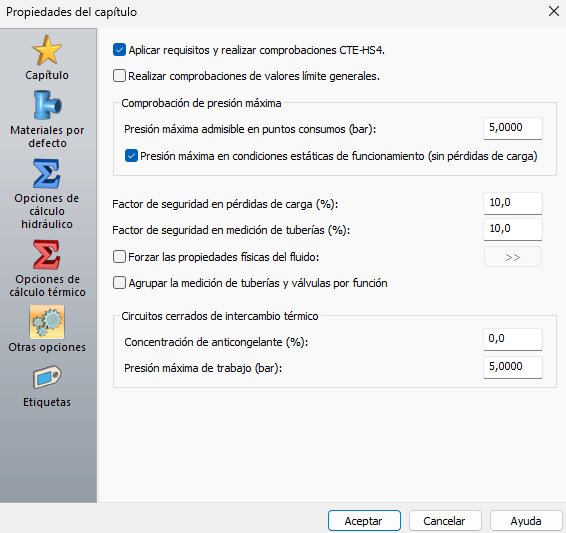

Esta carpeta contiene algunos parámetros de configuración generales relacionados con la aplicación de normativa a este tipo de instalación, con la presión, pérdidas... que se explican a continuación:



Aplicar requisitos y realizar comprobaciones CTE-HS4: Al activar esta opción, el programa comprueba en el proceso de cálculo las consideraciones del CTE DB-HS4.

En el caso de que la instalación de fontanería no necesite cumplir con los requisitos del CTE DB-HS4, por ejemplo una instalación industrial, podrá desactivar esta opción.

Realizar comprobaciones de valores límite generales: Se comprueba los parámetros de diseño establecidos en el menú Datos/Generales.../Opciones de cálculo hidráulico de la velocidad y de la pérdida de carga lineal en aquellas tuberías en las que la opción de cálculo sea Valor general. Los mensajes son de advertencia cuando se incumplen algunas de las limitaciones y permiten finalizar los procesos de cálculo.

Comprobación de presión máxima: que se pueden realizar a toda la instalación.

• Presión máxima admisible en los puntos de consumo (bar): Las comprobaciones finales que se realizan tras los procesos de cálculo verifican que en ningún punto de consumo de la red se alcancen presiones superiores a este valor. En caso de superarse, se muestra un mensaje de advertencia.
• Por defecto se establece el valor que impone el apartado 2.1.3 del DB-HS4: 500 kPa (aproximadamente 5 kg/cm²).
• En el caso de superar la presión máxima admisible caben varias soluciones:
  • Introducir válvulas reductoras de presión antes de los puntos de consumo afectados.
  • Modificar el diseño de la red.
• Presión máxima en condiciones estáticas de funcionamiento (sin pérdidas de carga): Permite realizar las comprobaciones de presión máxima utilizando la presión estática en condiciones de funcionamiento, es decir, sin tener en cuenta las pérdidas de carga; tal y como se hace en los ejemplos de la norma UNE 149201: "Para el cálculo de la presión máxima se han tenido en cuenta condiciones estáticas de funcionamiento (sin pérdida de carga), ya que estas condiciones dan lugar a las presiones máximas en la instalación".

Factor de seguridad en pérdidas de carga (%): Este valor sirve para mayorar las pérdidas de carga por rozamiento en tuberías y por singularidades. Este parámetro no interviene en el cálculo de longitudes de las tuberías.

Factor de seguridad en medición de tuberías (%): Utilizando este parámetro es posible introducir un margen de seguridad en las mediciones de las tuberías. Hay que tener en cuenta que no tiene ningún efecto en el cálculo de las pérdidas de carga.

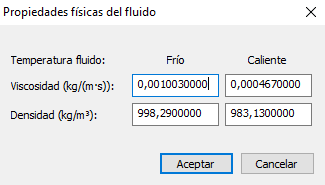

Forzar las propiedades físicas del fluido: Activando esta opción, podemos indicar al programa características físicas del fluido diferentes a las del agua mediante el botón .

En función de la temperatura del fluido (frío o caliente) podemos indicar los parámetros de la Viscosidad dinámica, en kg/(m·s), y la Densidad, en kg/mm³.

Agrupar la medición de tuberías y válvulas por función: permite agrupar las mediciones por función o tipo de tramo. En las mediciones, en lugar de "Tubería de material... y diámetro…" aparecerá la función que tiene, por ejemplo, "Tubo de alimentación de material... y diámetro…".

Circuitos cerrados de intercambio térmico: Para los circuitos cerrados de intercambio térmico creados en esta capítulo TK-HS4, se pueden modificar los siguientes parámetros:

• Concentración de anticongelante (%): Este compuesto se añade al agua del circuito hidráulico para reducir su punto de congelación y evitar la congelación del agua, lo que provocaría la rotura de las tuberías. El compuesto usado más comúnmente es el Glicol etilénico o Etilenglicol. Es necesario conocer el porcentaje que se añade al agua ya que varían sus propiedades físicas.

• Este parámetro afecta directamente a la viscosidad del fluido, aumenta las pérdidas de carga y, por tanto, afecta a la presión de los circuladores. También puede modificar el coeficiente de dilatación del agua y con ello aumentar el tamaño del vaso de expansión.

• Presión máxima de trabajo (bar): Este valor viene fijado por las máximas presiones que son capaces de aguantar los equipos que forman parte del circuito hidráulico cerrado, como por ejemplo el cuerpo de una caldera, el intercambiador de serpentín de un acumulador, etc. Debe elegirse como la menor de las presiones de tarado de las válvulas de seguridad de todos los equipos incluidos en el circuito cerrado.

• Hay que tener en cuenta que la presión máxima de trabajo de cualquier equipo debe ser al menos la dada por la diferencia de alturas entre el lugar dónde está situado y la parte más elevada de la instalación, más la presión que introduzca el equipo de circulación.
