Descripción

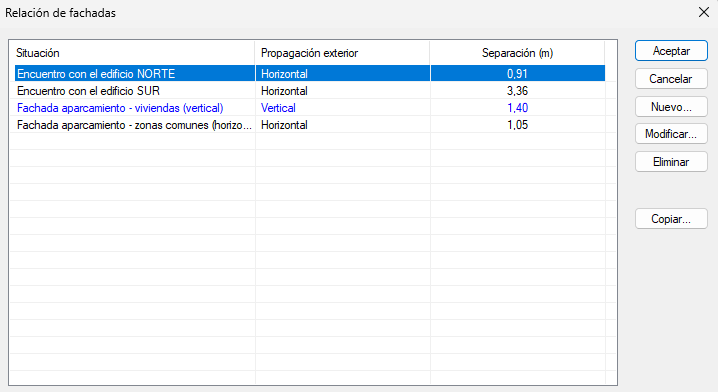

Este cuadro permite gestionar los distintos tipos de encuentros entre fachadas que puedan presentarse en el proyecto. Los tipos de encuentro aparecen almacenados en un listado cuya gestión es similar a la de las Bases de datos de TeKton3D, permitiendo añadir (Nuevo...), Copiar..., Modificar... o Eliminar elementos a petición del usuario.
Los
encuentros entre Fachadas pueden definirse entre dos edificios, o bien en
un mismo edificio, entre dos Sectores de incendio del mismo, entre una zona de
riesgo especial alto y otras zonas o hacia una escalera o pasillo protegido
desde otras zonas.
Cuando crea o modifica un encuentro, aparece en pantalla un cuadro de diálogo dividido en dos apartados, dependiendo de si el encuentro es en el plano horizontal o en el plano vertical.
Situación del encuentro entre fachadas: Describa brevemente la situación del encuentro en este cuadro, para incluirlo en la memoria.
Además, aparecen dos opciones que determinan el tipo de encuentro que se quiere editar:

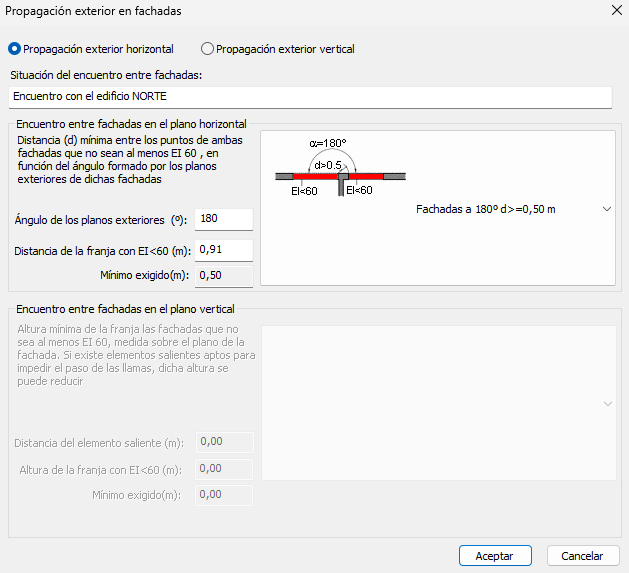

Encuentro de fachadas en el plano horizontal
Se refiere al encuentro entre fachadas en el plano horizontal.
El desplegable de la parte derecha contiene unos Esquemas de los seis casos que distingue el CTE, que le ayudarán a comprender las opciones disponibles:
 |
Fachadas enfrentadas a 0º |  |
Fachadas a 45º |
 |
Fachadas a 60º |  |
Fachadas a 90º |
 |
Fachadas a 135º |  |
Fachadas a 180º |
- Ángulo de los planos exteriores (º): indique aquí el ángulo que forman los planos exteriores de las fachadas.
- Distancia de la franja con EI<60 (m): el CTE-DB-SI2 limita la distancia entre franjas de las fachadas cuya resistencia a fuego sea inferior a EI-60. En este cuadro debe indicar esta distancia.
- Mínimo exigido (m): este cuadro informa de la mínima distancia que deben guardar las mencionadas franjas, para que el usuario las tome como referencia.

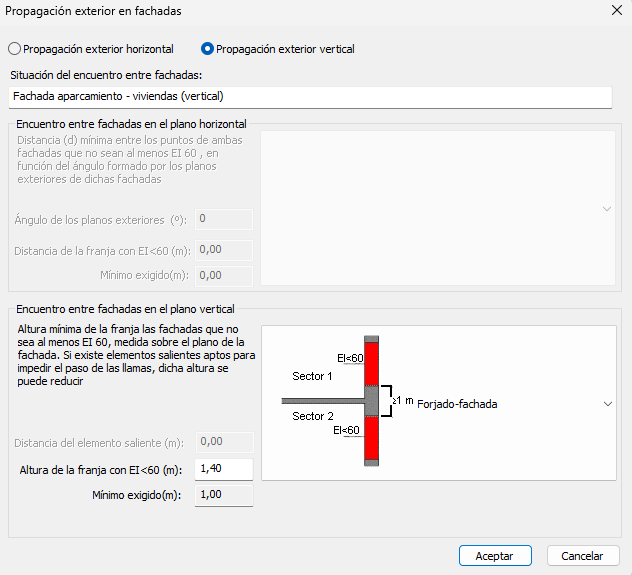

Encuentro de fachadas en el plano vertical
En este apartado se definirá la distancia mínima entre dos franjas con resistencia menor que EI-60 dentro de fachadas verticales contenidas en el mismo plano, que delimitan sectores de incendio diferentes (o un local de riesgo especial de otra zona diferente).
En el desplegable de la parte derecha se encuentran los dos Esquemas de encuentro disponibles:
 |
Forjado-fachada |
 |
Forjado-fachada con saliente |
Las opciones disponibles son:
-
Distancia del elemento saliente (m): Si se ha seleccionado el segundo caso, se deberá indicar aquí la longitud b del saliente.
-
Altura de la franja con EI<60 (m): Distancia entre franjas horizontales con resistencia menor a EI-60.
-
Mínimo exigido (m): El programa indica aquí la mínima distancia que cumple las exigencias del CTE-DB-SI2.
