Descripción
Se habilita un nuevo tipo Detalle compuesto por tablas de parámetros
personalizados. Este detalle permite crear una tabla de elementos por categoría
y, en cada tabla, permite elegir las columnas a generar en base a los rótulos
disponibles para los elementos seleccionados.
Se puede acceder a este detalle desde la opción de menú
Resultados/Crear detalle personalizado…, desde la barra
Herramientas de resultados, o desde el selector de tipo de detalle
al crear detalle.
Propiedades
Al acceder a este detalle, aparece el cuadro de diálogo de
propiedades donde podemos especificar los siguientes datos:
- Nombre: Nombre del detalle.
- Formato: Formato (tipo de fuente y altura para
título (fuente grande), cabecera (fuente mediana) y contenido (fuente
pequeña).
- Planta: Planta para filtrar los elementos o
edificio completo.
- Elementos a aplicar: Elementos sobre los que
aplicar: Todos los elementos o los Elementos
seleccionados.
- Contenido: Ítems del detalle, que corresponden a
las capas que se van a crear, correspondientes a los textos y a las
líneas. También añade dos capas de usuario, que permiten añadir
contenido que no será eliminado al actualizar el detalle.
- Tablas y columnas: Este apartado permite
seleccionar, para cada categoría de los elementos seleccionados, las
columnas que se van a generar. Para ello están disponibles todos los
rótulos que permiten generar los distintos tipos de elemento.
El orden en que se seleccionan corresponderá
con el orden de las columnas en la tabla, así como la ordenación de las
filas. Si una categoría no tiene ninguna columna seleccionada, no
se generará tabla para dicha categoría.

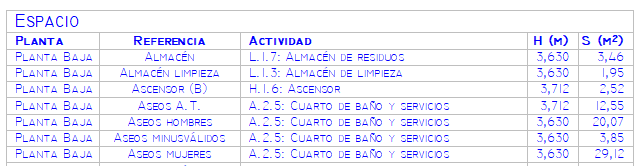

En la siguiente imagen se muestra un ejemplo del resultado obtenido:
Estas tablas se crean en formato vectorial, siendo posible su exportación a
formato DXF, DWG o PDF. Como cualquier Detalle, también se pueden adjuntar a un
Plano para enriquecer la
información de este.
