Bases de datos
	TeKton3D / TK-BT / Menú Archivo / Bases de datos	Ayuda iMventa Ingenieros

Descripción

En este apartado del menú Archivo de TK-BT explicaremos cómo gestionar las Bases de Datos del capítulo, al igual que las características de cálculo de cada elemento. También se puede ampliar esta información con las propiedades de los elementos a través del siguiente enlace del menú Insertar.

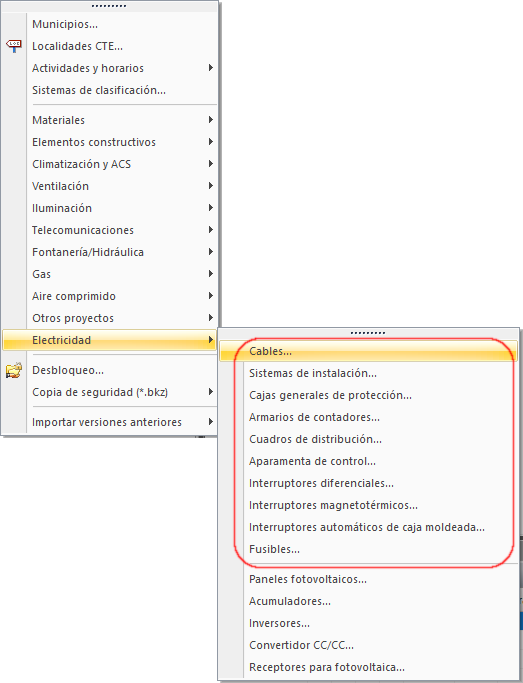

Las bases de datos que necesita este capítulo de TeKton3D para el dimensionamiento de la instalación corresponden a los siguientes elementos:

• Cables
• Sistemas de instalación
• Cajas generales de protección
• Armarios de contadores
• Cuadros de distribución
• Aparamenta de control
• Interruptores diferenciales
• Interruptores magnetotérmicos
• Interruptores automáticos de caja moldeada
• Cortacircuitos fusibles

Botones comunes a las bases de datos

Los siguientes botones u opciones de la cabera del cuadro de diálogo principal de la base de datos son:

• Nuevo. Permite añadir una nueva Familia, Modelo o Serie a la lista, en función de qué Tipo de elemento, Familia o Modelo se haya seleccionado previamente. Para ello, muestra el cuadro de diálogo correspondiente a cada caso (que se explicará en los apartados siguientes).
• Duplicar. Permite duplicar una Familia, Modelo o Serie en la lista, en función de qué Tipo de elemento, Familia o Modelo se haya seleccionado previamente
• Modificar. Permite modificar el cuadro de diálogo correspondiente a una Familia, Modelo o Serie de cada elemento seleccionado. Para ello, se mostrará el cuadro de diálogo correspondiente.
• Eliminar. Permite eliminar una Familia, Modelo o Serie seleccionada de la lista, no sin antes aparecer un mensaje de confirmación.
• Importar. Mediante esta opción se puede importar un archivo en formato XML con los datos ordenados necesarios para crear una Familia o un Modelo.
• Subir. Se desplaza hacia arriba la Familia, Modelo o Serie seleccionada de la lista.
• Bajar. Se desplaza hacia abajo la Familia, Modelo o Serie seleccionada de la lista.
• Tabla. Se cambia el modo de visualización de la información en el cuadro de diálogo en forma de árbol o tabla y viceversa, según el elemento seleccionado Familia, Modelo o Serie de la lista.
• Aceptar y Cancelar. Los cambios realizados en la base de datos se guardarán o no en función de aceptar o cancelar ese cuadro de diálogo.

En los cuadros de diálogo secundarios (para los Modelos y las Series) nos encontramos también con estas posibilidades:

• Expandir. Expande todos los ítems que se encuentren contraídos.
• Ordenar. Cambia el orden de visualización de los ítems que vienen en el cuadro de la forma por defecto a ordenarlos de forma alfabética, y viceversa.
• Restaurar. Establece los valores modificados frente a los que había antes del cambio realizado.
• Conversor. Aparece el cuadro del Conversor de unidades que viene con el programa y que también se puede encontrar en el menú Herramientas/Conversor de unidades.
•
• Aceptar y Cancelar. Los cambios realizados en la base de datos se guardarán o no en función de aceptar o cancelar este cuadro de diálogo y el cuadro de diálogo principal.

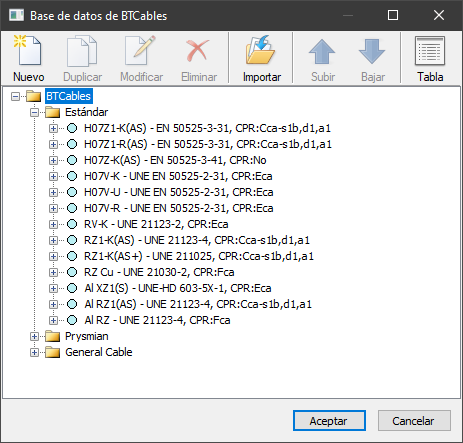

Base de cables

Almacena tipos de cable estándar y comerciales con las secciones disponibles, tanto en cables unipolares como multipolares. Cada registro dispone de información importante del cable como material conductor, tensión y material de aislamiento, existencia de cubierta, código CPR de reacción al fuego, y secciones disponibles. Cada circuito tiene asociado un tipo de cable de la base de datos (ya sea el general o uno forzado), y sólo seleccionará secciones de las disponibles para dicho tipo.

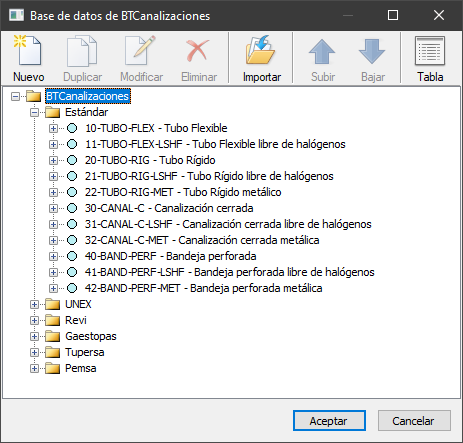

Base de Sistemas de Instalación

Almacena tipos de canalización (tubos flexibles y rígidos, canalizaciones abiertas y cerradas, y bandejas continuas, perforadas, rejilla y escalera. Cada tramo de canalización tiene asociado un tipo de canalización de la base de datos (ya sea el general o uno forzado para el tramo), de modo que sólo se elegirán dimensiones de las disponibles en la familia seleccionada. Dichas dimensiones serán asignadas al elemento en el modelo 3D para mostrarlo en su tamaño real.

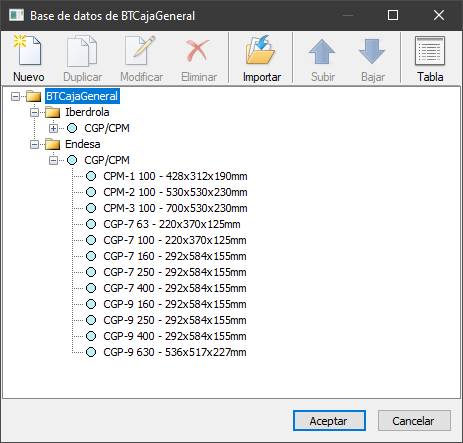

Base de Cajas Generales de Protección

Almacena modelos de envolvente estándar o comerciales de Cajas Generales de Protección. La CGP insertada en el modelo tendrá asignada una familia de esta base de datos (ya sea asignada en datos generales o forzada en el elemento), de modo que el proceso de cálculo seleccionará el más adecuado de los disponibles en dicha familia. Además, tomará sus dimensiones y propiedades para dimensionar el símbolo de forma adecuada, mostrando una representación real del mismo.

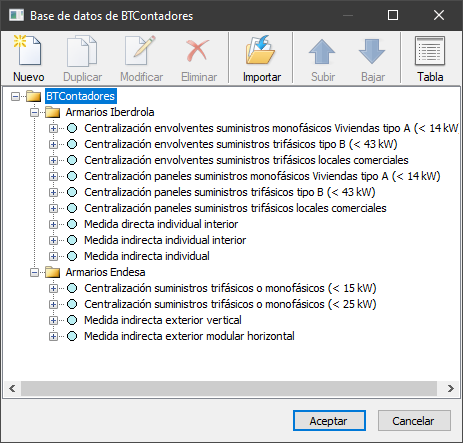

Base de Armarios de contadores

Almacena modelos de envolvente estándar o comerciales de armarios de contadores.

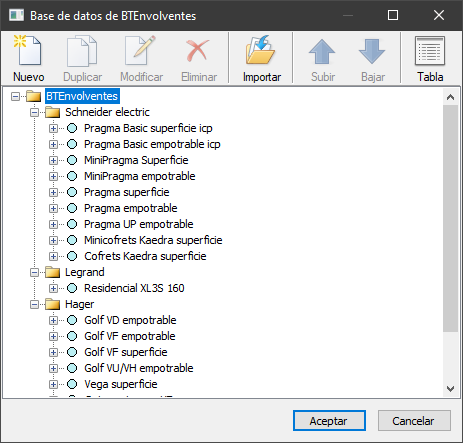

Base de Envolventes para cajas de distribución

Almacena modelos comerciales de envolventes de cuadros de distribución, ya sean empotrados o en superficie, determinando parámetros importantes como el grado de protección, las dimensiones, o número de carriles y módulos DIN por carril. Durante el proceso de cálculo, TK-BT seleccionará la referencia cuyas dimensiones sean suficientes para almacenar los dispositivos de protección y el porcentaje de ampliación asignado al cuadro.

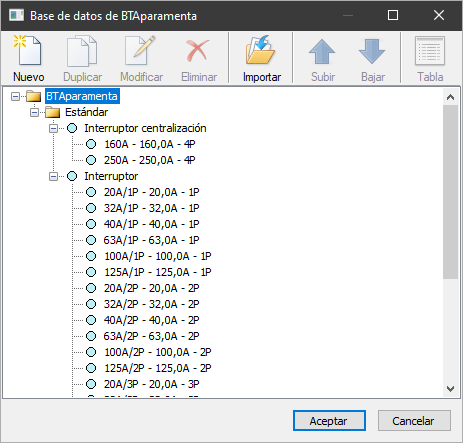

Base de Aparamenta de control

Almacena distintas tipologías de aparamenta de control, como interruptores, interruptores seccionadores, contactores, telerruptores, pilotos, interruptores horarios, programadores, etc.

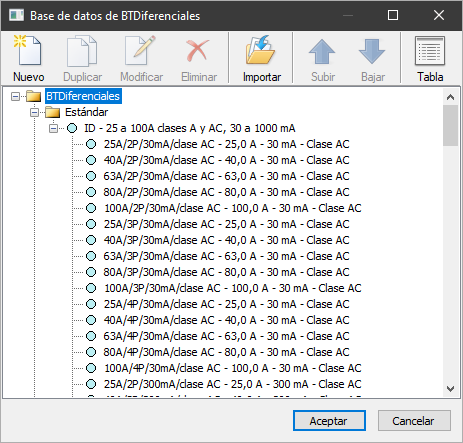

Base de Interruptores Diferenciales

Almacena familias y modelos estándar o comerciales de dispositivos modulares de protección diferencial. Los dispositivos de protección se definen en los cuadros de distribución. Cuando se inserta un diferencial, se le asigna una familia o modelo de la base de datos (ya sea el modelo general o uno forzado). Durante el proceso de cálculo, TK-BT sólo elegirá dispositivos concretos existentes en la familia o modelo y que cumplan las condiciones de cálculo establecidas.

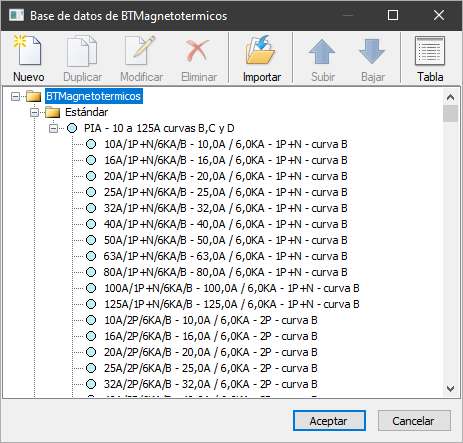

Base de Interruptores Magnetotérmicos

Almacena familias y modelos estándar o comerciales de dispositivos modulares de protección magnética y térmica. A cada interruptor magnetotérmico insertado en un cuadro de distribución se le asigna un modelo o familia de esta base de datos, de la que el motor de cálculo podrá seleccionar el dispositivo más adecuado. En caso de forzar un dispositivo concreto, el motor de cálculo verificará que cumple con los condicionantes del cálculo.

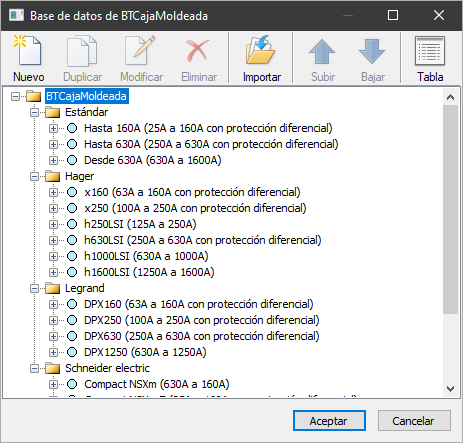

Base de Interruptores Automáticos de Caja Moldeada

Almacena familias y modelos estándar o comerciales de dispositivos de protección térmica, magnética y diferencial, regulables, para potencias elevadas, no modulares, con dimensiones propias. Cada vez que se inserta un interruptor automático de caja moldeada en un cuadro de distribución para proteger un circuito o un conjunto de circuitos, se le asigna una familia o modelo de esta base de datos. El motor de calculo sólo seleccionará dispositivos concretos de la familia seleccionada que cumplan los criterios de cálculo.

Regulación térmica: 0,8~1 de la intensidad nominal, en los interruptores cajas moldeadas es la fracción de la intensidad nominal del Caja Moldeada a la cual tiene lugar el disparo térmico. Por ejemplo, una regulación de 0,8 para un IA de 100 A hace que esté regulado a 80 A.

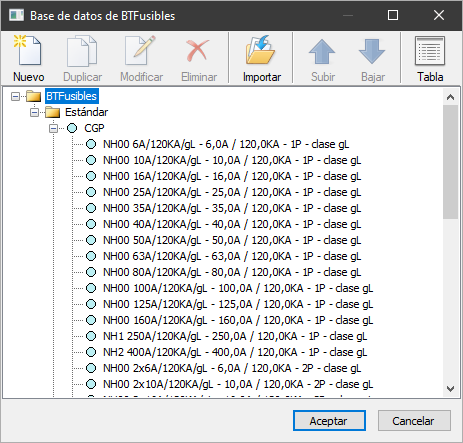

Base de Cortacircuitos Fusibles

Almacena familias y modelos estándar o comerciales de cortacircuitos fusibles. Esta base almacena tanto fusibles independientes de tipo cuchilla para CGPs, pasando por fusibles tipo Neozed para baterías de contadores, hasta portacircuitos fusibles modulares para instalar en cuadros de distribución. Del mismo modo que en otros tipos de dispositivo, sirve para limitar al programa los modelos comerciales o estándar disponibles para seleccionar.
