Descripción

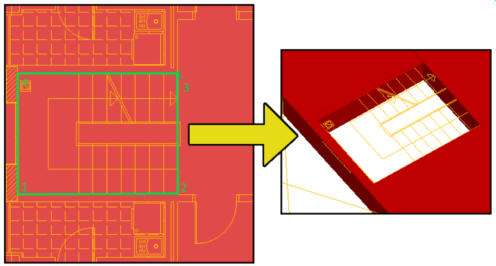

Los Lucernarios (
) son huecos vacíos (en principio sin elemento constructivo) que se
pueden insertar en cualquier Partición horizontal o
Cubierta. Esta herramienta puede ser útil
para crear patios, huecos en cubiertas, huecos de escalera y de ascensor, y
cualquier otro tipo de hueco que pueda presentarse en un forjado.
A continuación viene un video demostrativo, junto con los pasos que debe seguir para realizar un lucernario: Definir lucernario en cubierta inclinada.
Para crear un Lucernario hay que seleccionar una Partición horizontal o una Cubierta, situar el plano de trabajo en el plano del forjado seleccionado con la opción de menú Herramientas/Trabajar en el plano seleccionado y definir sobre éste el contorno del hueco.
Para situar el plano de trabajo sobre el del forjado, bastará con seleccionar el forjado, y con la opción de menú Herramientas/Trabajar en el plano seleccionado, el plano de trabajo variará su posición.

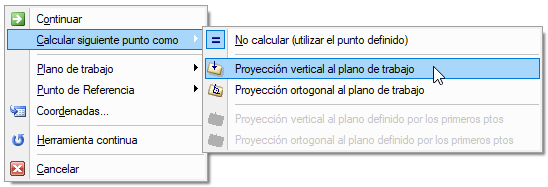

Recomendamos que antes que vaya a definir los puntos del contorno del hueco, cambie la opción del menú Contextual/Calcular siguiente punto (botón derecho ratón) a Proyección vertical al plano de trabajo si la proyección del contorno la tiene definida en el plano de la planta. Esta opción es muy útil en entidades inclinadas como Cubiertas inclinadas.
Para que un Lucernario tenga asignado un elemento constructivo, y sea tratado como un hueco acristalado en el cálculo térmico del forjado, es necesario activar la opción del cuadro de Propiedades del cerramiento/Existen lucernarios, que lo contiene. Entonces se activará la pestaña Lucernarios, de dichas propiedades, donde podrá definir las características del mismo.
Propiedades
Al insertar un Lucernario y activar la opción Existen lucernarios, se estará asignando de forma automática el Tipo constructivo definido por defecto para Ventanas en la pestaña Lucernarios en las propiedades de ese elemento.
Si desea utilizar otro Tipo constructivo, puede
modificarla con el botón
en las
Propiedades del
cerramiento/Lucernarios.
