Descripción

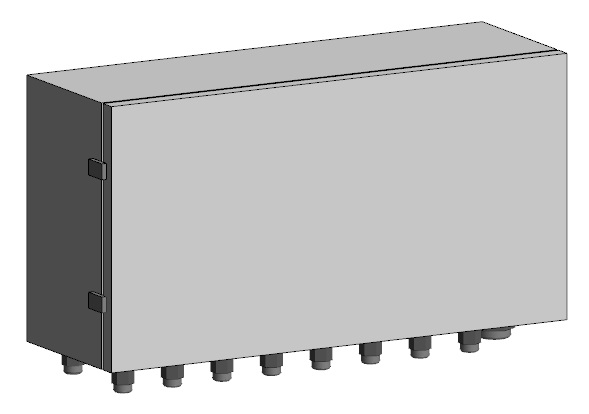

La caja de conexión es un elemento fundamental en el capítulo TK-HE5. Se utiliza principalmente para conectar elementos para su montaje en paralelo.
Actualmente no es necesario utilizar una Caja de
conexión a la entrada del inversor cuando el número de strings es
mayor a la unidad.
El símbolo del Inversor representará el mismo número de conexiones de entradas que el valor indicado en la base de datos de inversores.
Al trabajar con una entidad Conductor, la forma más sencilla de poder indicar que dos o más ramas están en paralelo, es mediante el empleo de cajas donde conectarlos. De forma que la salida de esta caja, sea la composición paralelo de los mismos (se suman las corrientes y las tensiones se calculan según la ecuación):
1/Vs = 1/V1 + 1/V2 + ... + 1/Vn

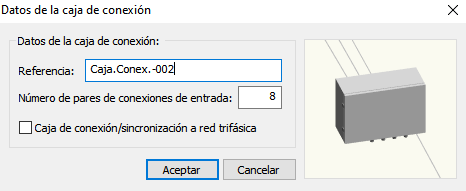

Cuando se edita una Caja de conexión (bloque paramétrico), se presenta un cuadro con un aspecto similar al que se indica en la figura siguiente:
Referencia. Aquí se indicará el nombre con el cual nos referiremos a la Caja de conexión en el resto de documentos.
Número de pares de conexiones de entrada. La categoría, Caja de conexión, dispone de diferentes símbolos para representar los bloques. Si se emplea el símbolo paramétrico, este valor indicará el número de pares de conexión que estarán disponibles para conectar los diferentes tramos. Dependiendo de este valor, las dimensiones del símbolo serán diferentes de manera que si el valor es elevado, el símbolo tendrá un mayor tamaño que si el número es más pequeño.
Caja de conexión/Sincronización a red trifásica. Cuando esta opción está activa, la salida de la caja será trifásica si al menos tenemos tres conexiones de entrada y el carácter de cada una esas conexiones es monofásico.
