Descripción

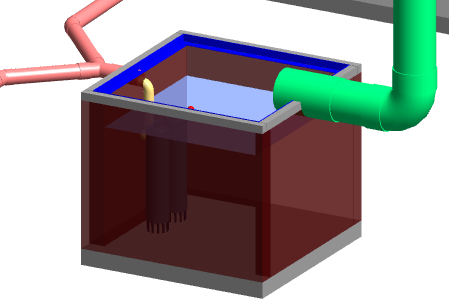

El símbolo Grupo elevador representa en realidad un foso con un grupo de bombeo instalado.
Cuando se inserta una entidad de este tipo, el programa calcula las dimensiones del foso y el caudal para aguas residuales (método de cálculo según UNE-EN 12056) que debe evacuar el grupo de bombeo. Al propio grupo se le podrá particularizar la frecuencia de uso de los aparatos (coeficiente) que desaguan en él y, a partir de ese momento, determinar el caudal de evacuación.
No se calcula la altura de bombeo, ya que este parámetro dependerá del
modelo de bomba elegido por el usuario (la altura debe ser mayor que la
diferencia entre las cotas de la bomba y al arqueta en la que desemboca).
Tenga en cuenta que el cálculo de las tuberías aguas abajo del grupo elevador, hasta la siguiente arqueta, no es asimilable al del resto de tuberías de saneamiento, ya que funcionan a sección llena. Para tener en cuenta esta consideración, active la función Tubería de bombeo de las Propiedades de las tuberías, entre los tramos de la salida del grupo y de la siguiente arqueta.
Un aspecto importante en este tipo de tuberías es la posibilidad de modificar el límite de la Velocidad máxima en tubería de bombeo, para ajustar el diámetro final para evitar ruidos molestos. Por ejemplo, si no se pone límite, opción Ninguna, el programa calculará su diámetro menor para una velocidad máxima.
Conexiones

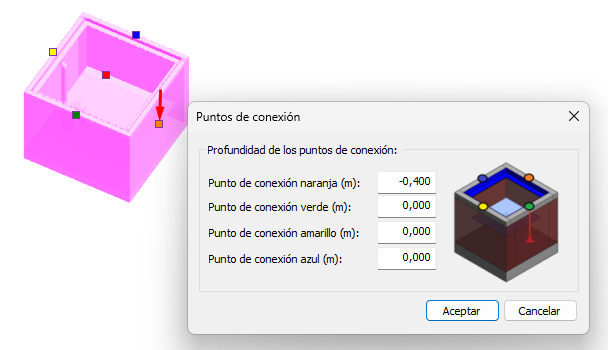

Los Grupos elevadores que vienen definidos en el capítulo TK-HS5 tienen cuatro conexiones, pero también puede crear nuevos bloques con más puntos de Conexión, si así lo requiere, utilizando la herramienta Definir un símbolo nuevo.
A un Grupo elevador pueden acometer tantas Tuberías como el usuario considere oportuno.
Propiedades

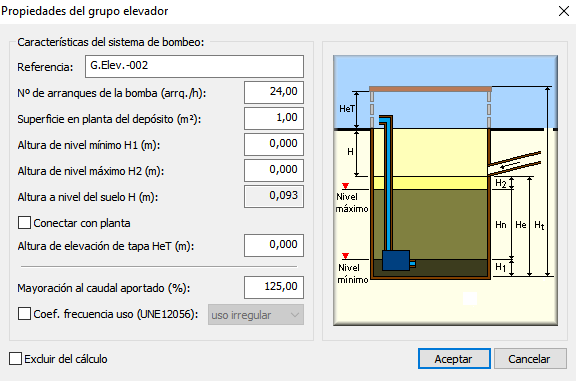

Al hacer doble clic sobre su símbolo, o bien desde la opción del submenú Datos/Entidades Seleccionadas... se accede al cuadro de propiedades del grupo elevador:
Referencia. Es el nombre que identifica a la Arqueta. El programa rellena automáticamente este campo, pero se puede modificar en la pestaña Etiquetas del submenú Datos/Generales...
Nº de arranques de la bomba (arranques/hora). Este parámetro define el número máximo de arranques que tendrá la bomba durante una hora. Normalmente dependerá del modelo elegido.
Superficie en planta del depósito (m2). Cuanto mayor sea la superficie, menor será la profundidad requerida. Normalmente este dato dependerá del espacio que ocupen las bombas.
Altura de nivel mínimo H1 (m). Es la altura mínima que garantiza que la bomba no trabaje en vacío.
Altura de nivel máximo H2 (m). Es la mínima distancia admisible entre la desembocadura del colector y el nivel del agua.
Altura a nivel del suelo H (m). Es la distancia entre la desembocadura del colector y el suelo. Vendrá dada por el espesor de la solera y la geometría de la propia instalación (dependerá de la pendiente de los colectores y la forma de las arquetas).
El valor de la variable H en los grupos de elevación, que corresponde con
la diferencia de cota entre el tubo más profundo que acomete al depósito y
el borde de este, pasa a ser calculado de forma automática en las
instalaciones de saneamiento en las que se considera gráficamente la
pendiente de cálculo de los tramos.
Conectar con planta. Si se activa esta opción dentro de las propiedades, el programa busca conectar gráficamente el símbolo con el nivel de la cota cero de la planta superior más próxima.
Altura de elevación de la tapa (HeT). Se activa esta opción al tener desactivada la opción anterior, Conectar con planta. Se utiliza para indicar una altura de la tapa diferente a la que está por defecto (cota del punto de inserción) o de la cota cero de la planta superior.
Mayoración al caudal aportado (%). Es el coeficiente de seguridad para el cálculo del caudal que evacua la bomba, de manera que el programa calculará con el tanto por ciento de caudal indicado en este apartado. Normalmente es recomendable que este valor sea de al menos del 125 % o 130 %.
Coeficiente frecuencia de uso (UNE-EN 12056). El proceso de cálculo del grupo elevador, para aguas residuales, se puede realizar con el método de cálculo del caudal de recogida de aguas según UNE-EN 12056. Para ello, se puede particularizar la frecuencia de uso de los aparatos que desaguan en él y, a partir de esto, determinar el caudal de evacuación.
Excluir del cálculo. Activando esta opción, se permite que no intervengan en el cálculo hidráulico. Necesita que se les fuerce su tamaño y aparecerán en todos los documentos de resultados, listados, detalles, mediciones e IFC.
La rotulación de este elemento se realiza utilizando la opción del
menú Resultados/Configurar
rótulos...
