Descripción

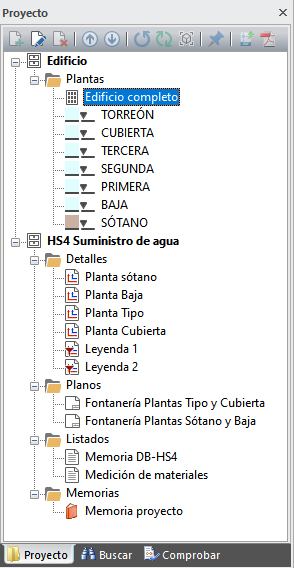

Esta solapa contiene un esquema tipo árbol con las plantas del edificio
(que se hayan creado en el capítulo TK-Edificio) y la
documentación generada tras los cálculos para el capítulo que esté activo en
este momento (en la imagen sería el capítulo TK-HS4).
Existe la posibilidad de ver, u ocultar, los Niveles de planta
sobre el entorno gráfico 3D de dos
maneras:
- Menú Contextual/Ver/Niveles de planta.
- Panel Herramientas gráficas/Comandos de visualización/Ver u
ocultar/Niveles de planta.
Este panel contiene varios apartados que se explican a continuación:
- Menú botones superior, con los botones de gestión del panel.
Ver también el menú Contextual sobre algunos de los elementos.
- Nuevo: crea un nuevo Detalle, Plano, Listado o Memoria,
abriéndose el cuadro de diálogo correspondiente. Previamente se debe
haber seleccionado un elemento del panel.
- Modificar: abre el mismo cuadro de diálogo que el apartado
anterior, pero en este caso se utiliza para editar un documento
existente.
- Eliminar: elimina el documento seleccionado.
- Subir: mueve el elemento seleccionado hacia arriba.
- Bajar: mueve el elemento seleccionado hacia bajo.
- Actualizar: si
después de haber creado el documento, se ha realizado algún cálculo,
es posible que la información contenida en dicho documento haya
sufrido cambios. Esta opción actualiza el documento con dichos
cambios.
- Sincronizar con selección: si se trata de un documento
creado a partir de una selección (detalle, listado o memoria), esta
opción modifica la selección inicial y la sustituye por la actual.
- Selección entidades: seleccionan las entidades con la que
se generaron el documento seleccionado.
- Siempre visible: esta opción permite mostrar más de una planta
al mismo tiempo en
pantalla (interfaz 3D). Aquellas plantas que tengan activada esta opción se
mostrarán en pantalla aunque se esté trabajando en otra planta
distinta.
- Exportar detalle a DXF/DWG: los detalles o planos
seleccionados se pueden exportar como un fichero con formato
DXF/DWG.
-
Cuando está seleccionada la carpeta Detalles o la carpeta
Planos, esta opción implementa la exportación de todos los detalles
y planos de una vez como un fichero DXF o DWG. Por cada detalle o plano, se genera
un fichero DXF o DWG en la carpeta de capítulo del proyecto actual.
El nombre automático se construye en base al identificador del
detalle y al nombre asignado.
- Exportar a PDF: cualquier documento generado del capítulo
activo se puede exportar como fichero PDF.
-
Cuando está seleccionada la carpeta Detalles, Planos,
Listados o Memorias, esta opción implementa la exportación de todos
documentos de la carpeta de una vez como un fichero PDF. Por cada
uno, se genera
un fichero PDF en la carpeta de capítulo del proyecto actual.
El nombre automático se construye en base al identificador del
detalle y al nombre asignado.
-
Si utiliza el panel Contextual, sobre alguno de estos
elementos, podrá utilizar dos funciones más (además de los indicados
anteriormente):
- Crear similar...: Opción para crear un detalle,
listado, plano o memoria con las características de otro
existente. Estará habilitada cuando esté seleccionado un
documento existente y sea posible generar otro del mismo
tipo. Una vez se accede a la opción, aparecerá un cuadro de
diálogo con las características del documento existente
aunque con nombre nuevo. Será posible modificar las
propiedades que se deseen y validar el cuadro de diálogo
para generar el nuevo elemento.
- Cambiar nombre: Habilita la posibilidad de
cambiar directamente el nombre a detalles, listados, planos
y memorias desde el panel Proyecto, mediante opción
de menú, o el acelerador "F2". Se facilita de este modo
organizar los detalles sin necesidad de volver a generarlos
o tener que calcular previamente.
- Edificio: Se puede encontrar un esquema tipo
árbol con la estructura de Plantas que se hayan creado desde el
capítulo TK-Edificio; y que se puede utilizar desde cualquier
capítulo.
-
A partir de la versión 1.7.60.8 de TeKton3D se cambia la ordenación de las
plantas en el árbol del panel Proyecto. Ahora se ordenan en sentido de
elevación mayor a elevación menor, es decir, de cubierta a sótano, y también
se añade un icono adicional que indica si es sobre rasante o bajo rasante.
- Capítulo actual: Se puede encontrar la documentación de los
resultados generada tras un proceso de cálculo para el capítulo activo
(en la imagen, la documentación es del capítulo TK-HS4).
