Herramientas / Opciones	Ayuda TeKton3D

Ámbito

Opciones de configuración disponibles con el programa TeKton3D.

Acceso

Puede acceder al cuadro de diálogo de configuración de opciones a través de la opción de menú «Herramientas / Opciones...».

Descripción

Cuadro de diálogo que permite modificar diferentes opciones generales de configuración del programa. Para ello se divide en las siguientes solapas:

General

Contiene opciones generales del programa. En concreto:

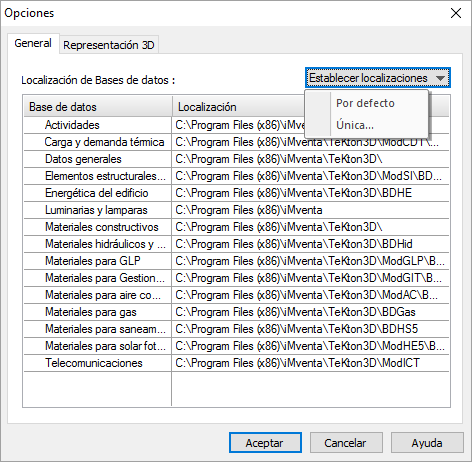

Localización de las bases de datos. Esta opción le permite indicar un directorio diferente al original para que el programa busque allí los ficheros que almacenan las distintas bases de datos. Podrá así compartir las bases de datos con otros puestos de trabajo (se puede utilizar un mismo directorio de red para el acceso común de varios ordenadores).

Ayuda TeKton3D - iMventa

Establecer localizaciones. Mediante este botón podremos escoger entre volver a asignar la localización de todas las bases al estado inicial que por defecto tiene el programa o establecer una única ubicación para todas las bases.

Representación 3D

Esta solapa no está disponible en todos los capítulos.

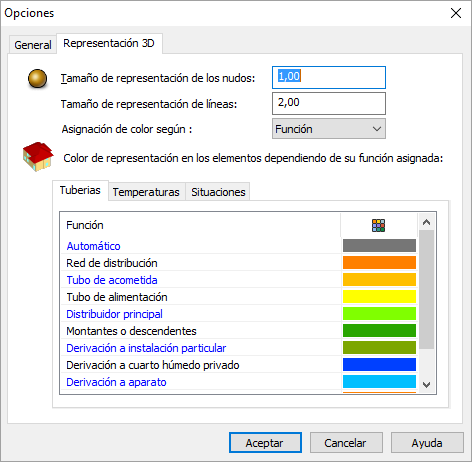

Puede especificar distintos parámetros del programa relativos a la representación de la estructura en el modelo tridimensional. Contiene las siguientes opciones:

Ayuda TeKton3D - iMventa

Tamaño de representación de los nudos. Especifica el tamaño de representación de los nudos de las líneas presentes en el modelo de cálculo. Puede interesar reducir este tamaño para estudiar casos particulares en los que existan nudos muy próximos.
Tamaño de representación de líneas: es un factor que escala el tamaño real de las tuberías y conductos que puedan aparecer en capítulos de instalaciones (TK-HS4, TK-ICA, TK-IG, etc.)
Color de representación de los elementos dependiendo de su función asignada. Esta funcionalidad facilita distinguir el comportamiento asignado a los diferentes elementos del modelo 3D, y dependerá del capítulo activo:


EDIFICIO	TK-HS4	TK-ICA	TK-DAC	TK-HS5	TK-DI	TK-SI	TK-GIT	TK-AC	TK-GLP

Capítulo	Opciones disponibles:
EDIFICIO	En este caso, el color se representará únicamente atendiendo a su función: Para los espacios, si es: Habitable No habitable No acondicionado Para los cerramientos verticales, si es: Automático Separación aire exterior Separación otros espacios Medianerías Muros contacto terreno Para los huecos, si es: Puerta Ventana Para los cerramientos horizontales, si es: Automática Cubierta Separación aire exterior Separación otros espacios Separación otros edificios Soleras y losas Cubiertas enterradas Sobre cámara sanitaria
TK-HS4 TK-ICA TK-HE4	Para este capítulo existe la posibilidad de elegir entre tres criterios para la asignación de colores: Si se representan los colores por temperatura: Agua fría. Agua caliente (impulsión) Agua caliente (tuberías de retorno) Si se representan los colores por función: Automático (tras realizar el cálculo las tuberías con función "Automático" pasarán a tener el color correspondiente a la función que el programa haya determinado). Red de distribución. Tubo de acometida. Distribuidor principal. Montantes o descendentes. Derivación a instalación particular. Derivación a cuarto húmedo privado. Derivación a aparato. Retorno ACS. Batería de contadores divisionarios. Si se asignan los colores por material, las tuberías y demás elementos aparecerán en el color definido para el tipo de modelo seleccionado. En la base de datos Fontanería/Hidráulica->Tuberías es posible introducir un código de color. Si se asignan los colores por capa, las tuberías y demás elementos aparecerán en el color definido para las capas de cálculo que las contengan (por defecto habrá una única capa: HY-Fontanería). Si se elige por situación, el color dependerá de la situación elegida en la solapa Aislamiento del cuadro de propiedades de cada tubería: Discurre por el exterior del edificio. En el interior de locales acondicionados En el interior de locales no acondicionados. En aparcamientos y patinillos ventilados. En falsos techos y patinillos sin ventilar.
TK-DAC	Para este capítulo existe la posibilidad de elegir entre tres criterios para la asignación de colores: Si se representan los colores por función: Impulsión para climatización. Retorno para climatización Impulsión para ventilación Extracción para ventilación Expulsión para extracción Aspiración para extracción Si se representan los colores por Temperatura: Aire frío. Aire caliente Aire retorno Si se asignan los colores por material, los conductos y demás elementos aparecerán en el color definido para el tipo de modelo seleccionado. En la base de datos Ventilación->Conductos es posible introducir un código de color. Si se elige por situación, el color dependerá de la situación elegida en la solapa Aislamiento del cuadro de propiedades de cada tubería: Discurre por el exterior del edificio. En el interior de locales acondicionados En el interior de locales no acondicionados. En aparcamientos y patinillos ventilados. En falsos techos y patinillos sin ventilar. Si se asignan los colores por capa, los conductos y demás elementos aparecerán en el color definido para las capas de cálculo que las contengan (por defecto habrá una única capa: DAC-Distribución de aire).
TK-HS5	Para este capítulo existe la posibilidad de elegir entre tres criterios para la asignación de colores: Si se representan los colores por función: Ramal horizontal. Colector enterrado. Colector colgante (albañal). Bajante. Canaleta semicircular. Canaleta rectangular. Ventilación. Si se asignan los colores por capa, las tuberías y demás elementos aparecerán en el color definido para las capas de cálculo que las contengan (por defecto habrá una única capa: SE-Fontanería).
TK-DI	Para este capítulo existe la posibilidad de elegir los colores de: La superficie de vigilancia (solapa detectores). Los tramos de cable (solapa cableado).
TK-SI	En este caso la representación por colores afecta a los recintos y los recorridos, dependiendo de su función: Para los locales de riesgo especial, se representarán de un color u otro en función del grado de riesgo (bajo - medio - alto). En el caso de Medios de evacuación, se podrá asignar color a: Vestíbulo de independencia. Pasillos protegidos. Escaleras protegidas. Escaleras especialmente protegidas. Para los Recorridos, se podrá asignar el color a: Recorrido de evacuación. Recorrido alternativo. Salida de recinto. Salida de planta. Salida de edificio. Origen de evacuación.
TK-GIT	Para el módulo de Otros Proyectos existen tres posibilidades: Asignación de color por Material: Cada elemento (conexión/componente/superficie/volumen) pasa a mostrarse en el color que tiene su Material asignado en la Base de Datos. Asignación de color por Elemento: Se mostrará el color que cada símbolo, línea, superficie o prisma tenga asignado en el área de dibujo (mediante la Barra de Propiedades). Asignación de color por Capa: Esta opción asigna a todos los elementos el color de la capa que los contiene. Con esta opción se pierde el color asignado por elemento.
TK-AC	En el capítulo de Aire comprimido existe la posibilidad de fijar el color de las conducciones, distinguiéndose entre: Tubería principal. Tubería de distribución a toma. Manguera.
TK-GLP	En este caso este cuadro contiene opciones especiales para la representación 3D de los depósitos y las botellas. Consulte Ayuda TeKton3D-GLP - Herramientas/Opciones/Representación 3D
