Condiciones climáticas de cálculo en TK-CDT.	Ayuda TK - CDT

---

Para manejar y entender correctamente el cálculo de cargas térmicas realizado por TK-CDT, es necesario comprender las condiciones que el programa toma para el aire exterior. En este tema de ayuda encontrará información sobre el origen de esas condiciones exteriores.

El año meteorológico.

El año meteorológico es un archivo (con extensión met) que contiene todos los datos climáticos de una determinada localidad que se dan a lo largo de un año, existiendo un dato por cada hora. Por tanto, este listado de datos contiene en total 365 x 24 = 8760 registros con los siguientes datos:

• Temperatura seca.
• Temperatura de cielo.
• Irradiación directa horizontal.
• Irradiación difusa horizontal.
• Humedad absoluta.
• Humedad relativa.
• Velocidad del viento.
• Dirección del viento.
• Azimut solar.
• Cenit solar.

Estos datos son los mismos que los publicados en los programas oficiales LIDER, CALENER, HULC... Puede consultar las condiciones exteriores para cualquier fecha y hora del año desde el botón, Ver datos..., de la solapa Condiciones climáticas de la opción de los Datos generales.



Los días tipo.

Los "días tipo" son días que se añaden al año meteorológico para simular las condiciones más extremas que puedan darse en régimen de invierno y de verano.  Las condiciones climáticas en los días tipo normalmente serán más severas que las condiciones más extremas del año meteorológico. En total, se crean 10 días tipo, con sus 24 horas cada uno, lo que implica un total de 240 datos adicionales, que se obtienen de:

• 9 días tipo, corresponden a los meses comprendidos entre Marzo y Noviembre, y se consideran en el cálculo de cargas en régimen de verano. Estos días se asignan entorno al día 20 de cada mes, modificando la fecha si es necesario para que caigan en día laborable (donde se presupone que las cargas son máximas). Las condiciones de estos días son:
  • Condiciones a las 15h:
    • Temperatura seca: Valor igual a la temperatura seca máxima del año, fijada por los percentiles indicados en la opción Condiciones exteriores de diseño del cuadro de Datos/Generales (tomada de la norma UNE 100-001), menos un cierto incremento de temperatura que depende del mes, y viene dado en la tabla III de la norma UNE 100-014 en función de la Oscilación Media Anual (OMA).
    • Temperatura húmeda: Como en el caso anterior, se toma una temperatura húmeda máxima (UNE 100-001), y se le resta un cierto incremento definido en la tabla IV de la norma UNE 100-014 en función de la OMA.

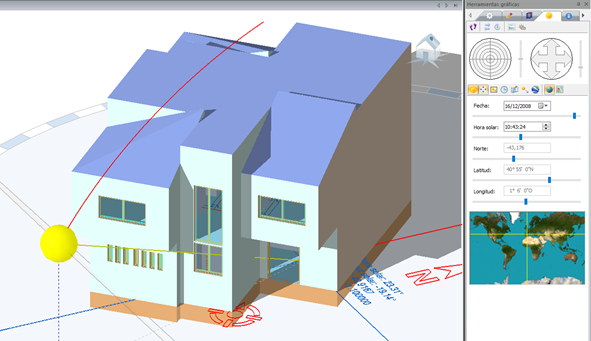

    • Irradiación solar: Se calcula a partir del modelo desarrollado por Bird y Hulstrom (también conocido como modelo "C" de Iqbal). La posición del sol se calcula a partir de la fecha considerada, a las 15h de la tarde. El usuario puede ver en pantalla la posición del sol relativa al edificio con la opción Croquis de localización () del menú Ver o de la barra de Herramientas gráficas de la Interfaz 3D (solapa Sombras):



  • Condiciones el resto de horas del día:
    • Temperatura seca: Valor obtenido a las 15h se le resta un cierto incremento, dado en la tabla I de la norma UNE 100-014 en función de la Oscilación Media Diaria (OMD).
    • Temperatura húmeda: Valor obtenido a las 15 h se le resta un cierto incremento, dado en la tabla II de la norma UNE 100-014 en función de la OMD.
    • Irradiación solar: Se calcula igual que para las 15h, por el método de Bird y Hulstrom, considerando la posición del sol que corresponde a cada hora.
• 1 día tipo de invierno: El día tipo que falta agrupa los meses de Diciembre, Enero y Febrero; corresponde a las condiciones extremas en invierno, y no se considera irradiación solar. Los 24 datos de este día tipo se calculan de la siguiente manera:
  • Condiciones a las 6h:
    • Temperatura seca: Valor igual a la temperatura seca mínima del año, fijada por los percentiles indicados en la opción Condiciones exteriores de diseño del cuadro de Datos Generales (tomada de la norma UNE 100-001).
    • Temperatura húmeda: Valor igual a la temperatura húmeda mínima del año, fijada por los percentiles indicados en la opción Condiciones exteriores de diseño del cuadro de Datos Generales (tomada de la norma UNE 100-001).
    • Irradiación solar: Por tratarse de régimen de invierno, no se considera.

Utilización de los datos climáticos.

Así, TK-CDT parte de 8760+240=9000 datos climáticos. Por cada uno de estos datos, TK-CDT calcula las cargas térmicas del edificio, obteniendo 9000 resultados, que se interpretan de la siguiente manera:

•  Los días tipo, al representar las condiciones más severas posibles, se utilizan para determinar las cargas máximas de refrigeración y calefacción, siendo este dato el que determina la elección de los equipos.
• Los días del año meteorológico, por ser datos más cercanos a la realidad, se utilizan en la simulación de los sistemas (tanto teóricos como reales), obteniendo, a partir de ellos los datos de demanda energética, consumo energético y emisiones.

Con la opción, Dimensionar equipos en base al año climático y las condiciones operacionales, de la solapa Opciones de cálculo del cuadro de Datos generales, hace que se ignoren los datos climáticos de los días tipo, calculándose tanto la carga como la demanda térmica en base al año meteorológico.
