Descripción
Esta opción está disponible dentro del capítulo de Distribución de aire por conductos, por tanto necesitará licencia del módulo TK-DAC.
Acceso
Puede acceder a la edición de las propiedades de uno espacio de varias formas:
- Haciendo doble clic sobre un espacio.
- Seleccionando uno o varios espacios, y accediendo a Datos/Entidades seleccionadas (
),
o pulsando ALT+ENTER.
Los espacios son entidades que se crean desde el capítulo TK-Edificio, que por sincronización aparecen también en el capítulo TK-DAC. Los espacios contienen información sobre caudales de ventilación y climatización, heredados del capítulo de Carga y demanda térmica, si existe.
Si no ve los espacios en pantalla, es posible que se
encuentre activada la opción de menú
Ver/Ver
ocultar/Espacios (
).
Propiedades

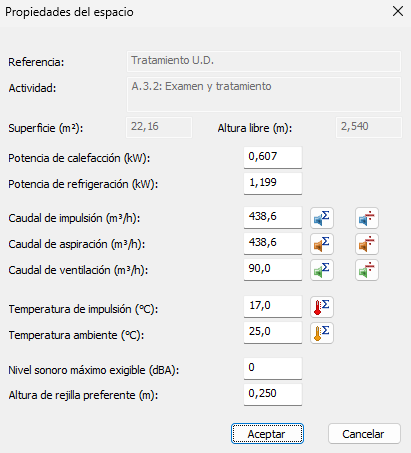

El cuadro de diálogo de propiedades de los espacios contiene las siguientes opciones:
Referencia: Dato sincronizado del capítulo TK-Edificio.
Actividad: Dato sincronizado del capítulo TK-Edificio.
Superficie (m2): Dato sincronizado del capítulo TK-Edificio.
Altura libre (m): Dato sincronizado del capítulo TK-Edificio.
Caudal de impulsión: es el caudal
necesario para combatir la potencia de extracción total del
local. Es un dato que se obtiene de la sincronización con el
capítulo TK-CDT. El
caudal de impulsión depende de la temperatura del local y de la
temperatura de impulsión. Si desea recalcular el caudal para una
temperatura de impulsión diferente, escríbala en la casilla Temperatura de impulsión y haga clic en el botón
.
La potencia de refrigeración que aparece en la solapa del
Asistente de caudal del
Ventilador es la sensible,
mientras que la que aparece en las propiedades del Espacio es la total. El cálculo simplificado de
caudales se hace con la sensible y la diferencia de temperaturas.
El caudal de impulsión tiene asociados dos botones:
Recálculo: este botón permite acceder al
cuadro Cálculo de caudales para recalcular el caudal en función
de otros parámetros que no dependen del capítulo CDT.
Repartir caudal: este botón toma el caudal que
aparece en la casilla y lo divide entre las
bocas de impulsión (
)
presentes en el espacio.
Caudal de aspiración: es el mismo caudal que el anterior, con la diferencia de que éste se puede asignar a las bocas de retorno. En este caso aparecen otros dos botones:
Recálculo: este botón permite acceder al
cuadro Cálculo de caudales para recalcular el caudal
en función de otros parámetros que no dependen del capítulo
CDT.
Repartir caudal: este botón toma el caudal que
aparece en la casilla y lo divide entre las
bocas de retorno (
)
presentes en el espacio.
El caudal calculado es el más desfavorable entre los regímenes de
refrigeración y calefacción.
Caudal de ventilación: este caudal es el que se le ha asignado al espacio en el capítulo de Carga y demanda térmica (pestaña Ventilación aire exterior de las propiedades del Espacio). En caso de no existir ese capítulo, el dato se tomará del capítulo de Calidad del aire interior (TK-HS3). El caudal de ventilación lleva asociados dos botones.
Recálculo: este botón permite acceder al
cuadro Cálculo de caudales para recalcular el caudal
en función de otros parámetros.
Repartir caudal: este botón toma el caudal que
aparece en la casilla y lo divide entre las
bocas de retorno ()
presentes en el espacio.
Temperatura de impulsión (ºC): Esta
temperatura por defecto será igual a la del local menos 8 ºC (en
el caso de refrigeración) y la del local más 12 ºC (en el caso de
calefacción). Puede cambiarla si lo desea, pero tenga en cuenta
que esto influirá en los caudales de aspiración e impulsión;
para recalcularlos, haga clic en el botón
.
Temperatura ambiente (ºC):
es la temperatura interior del local. Es un dato
importado del capítulo de Carga y
demanda térmica, en función de las condiciones interiores de
diseño. Puede cambiarla si lo desea, pero tenga en cuenta que
esto influirá en los caudales de aspiración e impulsión; para
recalcularlos, haga clic en el botón
.
Puede ocurrir que aunque se cambie las
temperaturas para disminuir el caudal de impulsión y aspiración
(disminuyendo la temperatura de impulsión o aumentando la temperatura
ambiente) no se pueda modificar más el valor del
caudal, a un valor menor. Esto se puede deber a que el programa toma
una recomendación de ASHRAE el límite inferior en la que no se permite
caudales inferiores a 4 renovaciones por hora. Por lo que, si el cambio de
temperatura hace que el caudal sea menor a esas 4 renovaciones por hora, el
programa ofrecerá el caudal mínimo límite aunque se siga medicando las
temperaturas.
Nivel sonoro máximo exigible (dBA): Es el nivel sonoro máximo admisible en cualquiera de las bocas que existan en el local.
Altura de rejilla preferente (m): Este límite de diseño hace que el programa escoja como tamaño máximo la mayor dimensión de rejilla que cumple el criterio de limitación (menor o igual al límite de altura) y, entre los tamaños con esas dimensiones, selecciona el que cumpla el resto de los criterios. Si no se encuentra ninguna, se selecciona una de entre todos los tamaños del modelo, pero se da mensaje de advertencia y se marca gráficamente.
Esta opción se puede seleccionar en la propiedad Altura máxima disponible que se encuentra en la pestaña Calcular de las propiedades de las Bocas.
Esto también mejora la selección de bocas ya que siempre va a buscar la más adecuada dentro de las que cumplen el límite de altura definido.
Cuadro de diálogo «Cálculo de caudales»

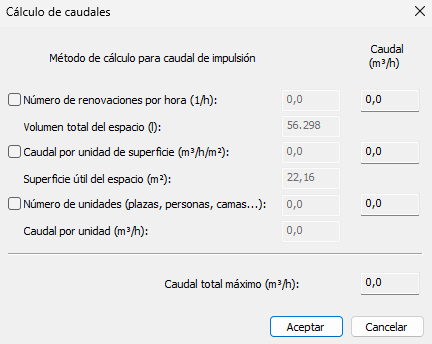

Este cuadro de diálogo permite sustituir el valor del caudal propuesto por el programa, por otro valor calculado en función de otros parámetros. El cuadro permite calcular el caudal de tres formas:
- Número de renovaciones hora (1/h): el caudal se obtendrá en función del número de renovaciones hora y el volumen del local.
- Caudal por unidad de superficie (m3/h·m2): el caudal se obtendrá en función de un cierto caudal por m2 y la superficie útil del local.
- Número de unidades (plazas, personas, camas...): El caudal se obtendrá como el múltiplo de un cierto caudal unitario. Podría ser éste el caso de garajes (120 l/s y plaza).
Este cuadro es accesible desde los botones
,
y
,
dentro del cuadro de propiedades del espacio.
