Seleccionar equipo...






     TeKton3D / TK-DAC / Menú Datos / Seleccionar equipo... Ayuda iMventa Ingenieros

Descripción

Esta opción está disponible dentro del capítulo de Distribución de aire por conductos, por tanto necesitará licencia del módulo TK-DAC.

Subir

Acceso

Opción accesible desde el menú Datos, o desde el botón Icono de la barra del Capítulo actual. Para utilizar esta opción es preciso:

Esta opción sólo es accesible dentro de un capítulo de Distribución de aire por conductos. Recuerde que para gestionar los capítulos de su proyecto tiene a su disposición el panel Capítulos.

Subir

Propiedades

Esta opción permite realizar la selección del modelo del ventilador, una vez calculada la instalación. En este cuadro de diálogo aparecen los resultados del cálculo teórico, caudal y presión, y en base a esos datos, el usuario debe realizar la selección del ventilador.

Seleccionar modelo ventilador

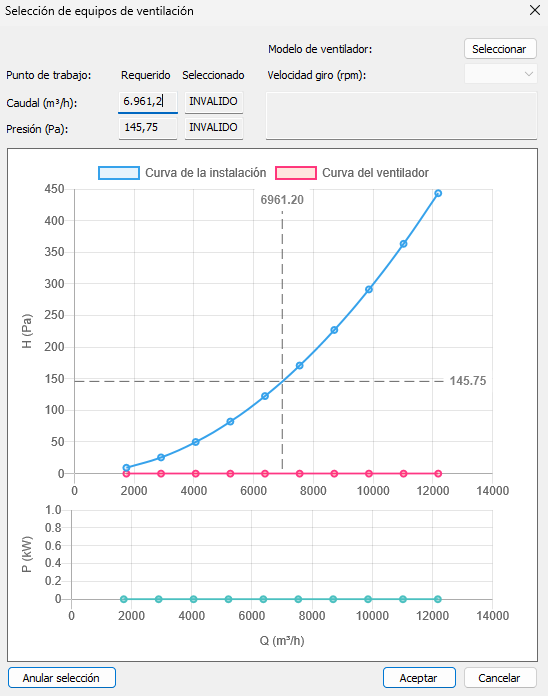

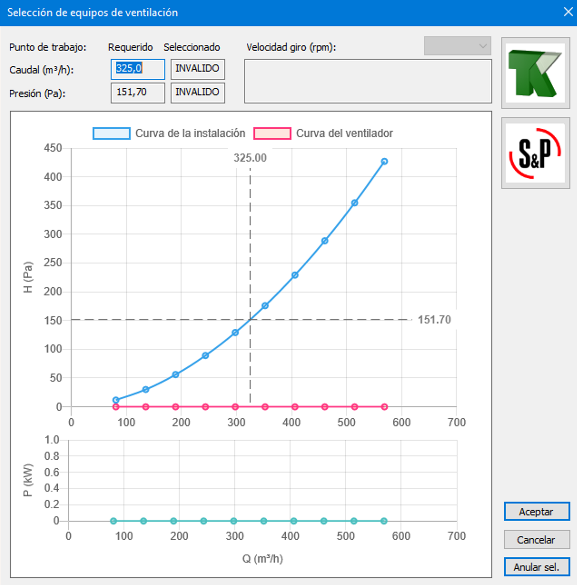

Pulsando el botón Seleccionar se abrirá un cuadro de consulta de la base de datos de ventiladores (o la base que corresponda, en el caso de equipos de climatización), donde podrá elegir el modelo de ventilador a asignar. Una vez elegido el modelo, en el diálogo "Selección de equipos de ventilación" verá representada la curva del ventilador (rojo) sobre la curva de la instalación (azul). El caudal de diseño aparece representado con una línea punteada.

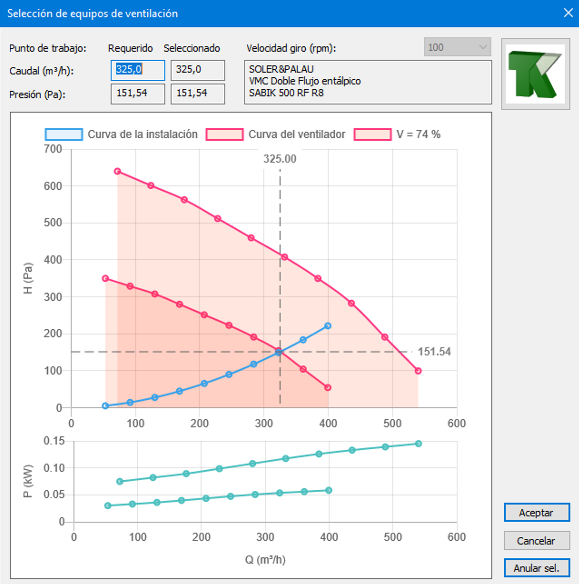

Lo ideal es que las curvas se crucen en un punto próximo al caudal de diseño, lo que significará que la instalación funcionará prácticamente como se ha previsto en el dimensionado. Cuanto más alejado resulte el punto de diseño del punto de funcionamiento real, más se diferenciarán entre sí los resultados de la simulación (menú Calcular/Simular) de los del dimensionado (menú Calcular/Calcular Icono);

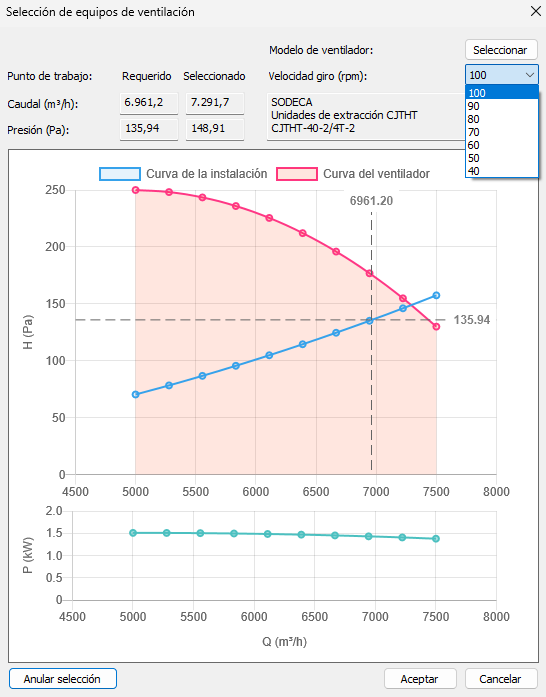

Si el ventilador tiene definidas varias velocidades de funcionamiento, el usuario podrá modificar la curva característica del ventilador cambiando la velocidad en el desplegable Velocidad de giro.

Icono alerta La representación de la curva está limitada al rango de caudales del ventilador.


Modelo de ventilador seleccionado


Ecuación curva ventilador

Al Aceptar este cuadro, el modelo seleccionado se le asignará al ventilador; podrá comprobarlo en el cuadro de Propiedades del ventilador.
