Descripción
Las opciones que permiten añadir elementos terminales (Toma de aire y Expulsión de aire) están disponibles dentro del capítulo de Distribución de aire por conductos, por tanto necesitará licencia del módulo TK-DAC.
Esta opción de menú permite dibujar
un Símbolo
que representa a una Toma de aire (
)o
una Expulsión de aire (
).
Los elementos terminales son los elementos de paso entre el aire del
exterior y el
aire que circula por los conductos. En las tomas de aire los conductos
aspiran aire exterior, mientras en las expulsiones el aire circula desde
los conductos hacia el exterior.
Los elementos terminales cuentan con un punto de conexión que debe coincidir con el nudo final de un Conducto.
Acceso
Para añadir un elemento terminal acceda a:
- Menú Insertar/Toma de aire () o
Insertar/Expulsión de aire ().
- Botones
/ de la
barra de Capítulo actual.
Son opciones accesibles dentro de un capítulo de Distribución de aire por conductos. Recuerde que para gestionar los capítulos de su proyecto tiene a su disposición el panel Capítulos.
Procedimiento de uso
Para añadir una boca a la instalación, proceda como se indica:
- Acceda a esta opción como se indica en «Acceso».
- Elija, en la librería de símbolos, el tipo de elemento terminal que desea incorporar a la instalación. Tenga en cuenta que no podrá modificar el tipo de elemento terminal con posterioridad.
- Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
- Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.
Como ocurre con cualquier otro elemento gráfico,
puede crear nuevos símbolos partiendo de existentes mediante
las herramientas de edición. Por ejemplo, puede
copiar uno directamente con la
herramienta Duplicar (
).
Otra forma de crear nuevas entidades utilizando herramientas de
edición, es utilizando
cualquier otra operación que implique un desplazamiento (Girar
,
Simetría
,
Escalar
)
activando previamente la opción menú Contextual/Crear copia.
Propiedades

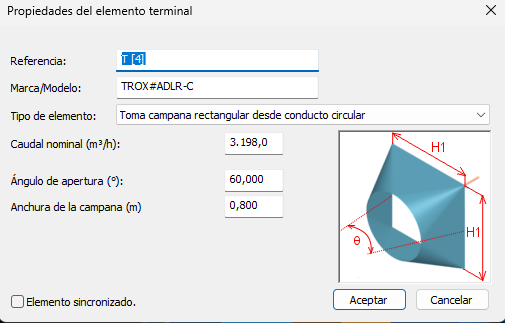

El cuadro de diálogo de propiedades de cualquier de estos elementos terminales contiene las siguientes opciones:
Referencia: texto que identifica al elemento terminal.
Marca/modelo: texto que añade información a la Referencia para que salga en los resultados.
Tipo de elemento: tipo de elemento terminal, dependerá del símbolo que haya elegido a la hora de insertarlo en el dibujo.
Caudal nominal: caudal de aire que circula por el elemento terminal.
Parámetros específicos del elemento terminal: dependiendo del tipo de elemento terminal elegido, en este cuadro se le pedirán algunas dimensiones del mismo. En el dibujo adjunto se representan, en color rojo, dichas dimensiones.
Elemento sincronizado: Esta opción estará activa se se ha sincronizado la boca del capitulo TK-HS3.
