Descripción
Con esta opción podremos insertar un tramo del cableado de la instalación.
Con el Cable iremos conectando los elementos de detección y alarma, creando los bucles o lazos que posteriormente se unirán a la central de detección y alarma.
Conexiones
Es importante que las conexiones se realicen de forma precisa (puntos de Conexión) puesto que en base a ello se comprobarán si los elementos de la instalación están interconectados adecuadamente:
- Una línea sólo se puede conectar a otras líneas a través de sus extremos o puntos finales.
- Las líneas se conectan a los símbolos por medio de los puntos de conexión.
Para asegurar la conexión entre elementos debe hacerse uso de los distintos tipos de puntos de referencia disponibles en la interfaz gráfica (disponibles a través del menú contextual), aunque el más útil es el punto de Conexión que aproxima el cursor tanto a los extremos de las líneas como a los puntos de conexión de los símbolos.

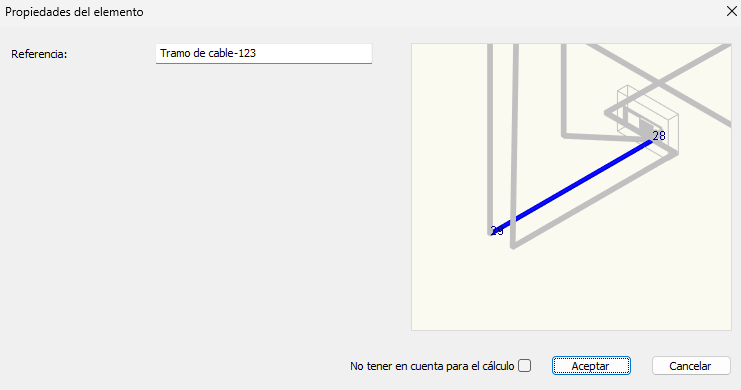

Propiedades
Las propiedades de este elemento son:
Referencia: Es el identificador que se asigna al tramo de cable.
No tener en cuenta para el cálculo: Si se activa esta opción, este elemento no se tendrá en cuenta en los cálculos pero sí en las mediciones.
