Descripción
Dentro de los sistemas de detección y alarma de incendios, la central corresponde al equipo de señalización.
La Central de detección es el componente que alimenta eléctricamente al resto de componentes del sistema y que se utiliza para recibir las señales de los detectores, decidir si corresponden a una condición de incendio, indicar de forma óptica y acústica la condición de incendio y localizar el sitio donde se esté produciendo el fuego.
Existen dos tipos de centrales dependiendo del tipo de sistema de detección que se use:
- Centrales convencionales: En un sistema convencional, la señal proporcionada por la central es común a todos los detectores de una zona, no pudiéndose diferenciar la activación de uno u otro detector del bucle, línea o circuito de detección. El usuario dispone de información de la zona donde se ha producido el fuego, pero no del punto concreto. Para identificar individualmente cada detector, se tendría que conectar un único detector porcada zona y por lo tanto multiplicar el número necesario de zonas por lo que se incrementaría el tamaño de la central y la complejidad del cableado. Se destinan a pequeñas instalaciones: tiendas, restaurantes, agencias bancarias, pequeñas oficinas.
- Centrales analógicas: Con esta tecnología, la central proporciona una comunicación bidireccional constante con todos los equipos de la instalación (detectores, pulsadores, módulos, sirenas) decidiendo en cada momento y según la información recibida, el estado en que se encuentra cada punto (reposo, alarma, avería, desconexión). Es un sistema de detección direccionable ya que nos indica el punto exacto donde se está produciendo el fuego, pues cuando se entra en estado de alarma se puede saber qué dispositivo de detección es el que la ha provocado. Las centrales analógicas son la más aconsejables para grandes instalaciones.
En el capítulo TK-DI se podrán
diseñar sistemas con una única central de detección. No se permite el diseño de
sistemas jerarquizados.
Conexiones
El símbolo de la central de detección posee un único punto de conexión.
Propiedades

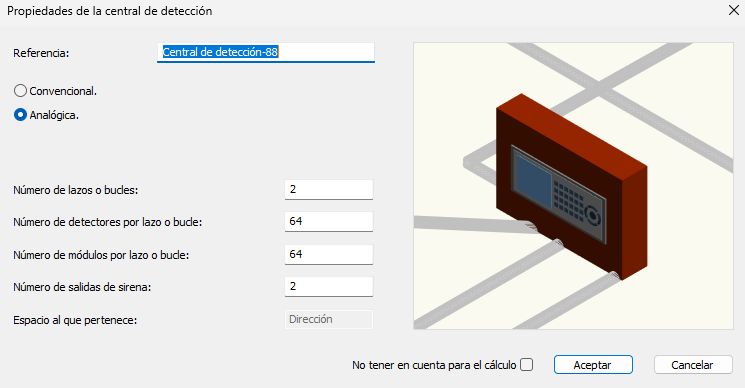

En estas son las propiedades según el tipo de central seleccionada: Convencional o Analógica.
Comunes
Referencia: Identificador que se asigna a la central de detección.
Tipo: Convencional o Analógica, según el sistema de detección que se emplee.
Número de salidas a sirena: Número de línea de salida de la central que se designa para conexión a sirenas o campanas.
Espacio al que pertenece: Local o recinto donde se encuentra situada la central.
No tener en cuenta para el cálculo: Si se activa esta opción, este elemento no se tendrá en cuenta en los cálculos pero sí en las mediciones.
Centrales Convencionales
Número de zonas: Número de zonas de detección que será capaz de atender la central.
Número de detectores por zona: Es el número máximo de detectores que podrán existir por zona de detección definida.
Centrales Analógicas
Número de lazos o bucles: Número máximo de bucles con componentes que podrán conectarse a la central.
Número de detectores por lazo o bucle: Número mayor de detectores que podrán enganchar a cada lazo de la central.
Número de módulos por lazo o bucle: Es el máximo permitido de otros componentes que no sean detectores que pueden conectarse por bucle.
