Descripción
Los Detectores de calor también reciben el nombre de detectores de temperatura. Actúan por el estímulo de la elevación de temperatura provocada por el calor del incendio.
Su uso se establece para fuegos de combustión rápida y con poco humo. Los detectores de calor no son adecuados para su uso al aire libre ya que para la detección necesitan la presencia de un techo.
Un detector de calor se pondrá en funcionamiento cuando las llamas alcancen aproximadamente una altura de un tercio de la distancia comprendida entre la base del fuego y el techo. No son adecuados para fuegos de combustión lenta.
Se distinguen básicamente dos tipos:
- Detectores térmicos o de temperatura fija: Son los más adecuados en lugares donde la temperatura ambiente tiende a fluctuar con rapidez en períodos breves. Estos detectores vienen con una temperatura de referencia y solo dan alarma si la temperatura excede esta muestra. Tienen la ventaja de no dar falsa alarma por suciedad, corrientes de aire, polvo, etc. Sin embargo, la detección es menos prematura que en las tecnologías iónica y velocimétrica.
- Detectores termovelocimétricos: Son los más adecuados allí donde la temperatura ambiente sea baja o ésta varíe lentamente. Reaccionan cuando la temperatura aumenta a una velocidad superior a un cierto valor (de 5 a 10 ºC por minuto). Estos detectores se basan en la diferencia de respuesta de dos elementos o componentes del dispositivo sensor ante un aumento de temperatura superior a un nivel determinado.
Conexiones
El símbolo que representa a los detectores de calor tiene un único punto de conexión.
Propiedades

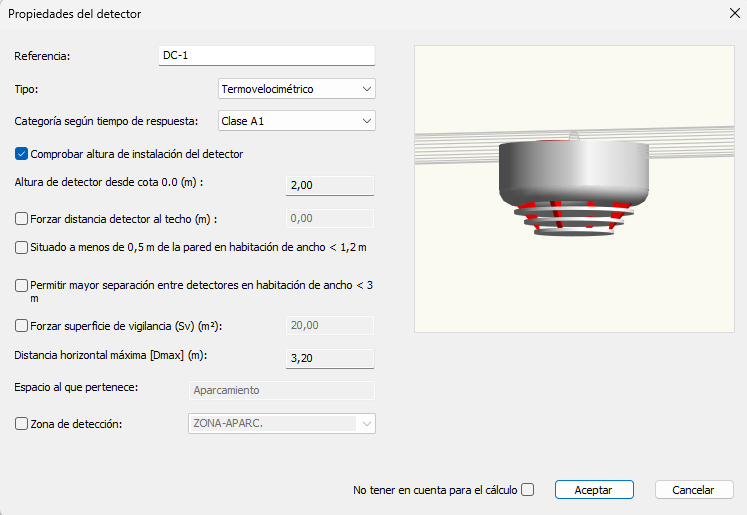

Las propiedades de un Detector de calor se determinan en el siguiente cuadro de diálogo:
Pasamos a comentar el significado de cada una de ellas.
Referencia: Es el texto identificador que se asigna al detector.
Tipo: Tipo de detector de calor que se trata y puede ser Térmico o Termovelocimétrico.
Categoría según tiempo de respuesta: Los detectores de calor se engloban en clases según la temperatura de respuesta que posean (UNE-EN 54-5:2017):
| Categoría de detector |
Temperatura de respuesta estática mínima (ºC) |
Temperatura de respuesta estática máxima (ºC) |
| Clase A1 | 54 | 65 |
| Clase A2 | 54 | 70 |
| Clase B | 69 | 85 |
| Clase C | 84 | 100 |
| Clase D | 99 | 115 |
| Clase E | 114 | 130 |
| Clase F | 129 | 145 |
| Clase G | 144 | 160 |
Los fabricantes pueden dar información adicional, añadiendo el sufijo S o R a
las categorías anteriores.
Los detectores con un sufijo S en su categoría, no responden por debajo de la temperatura de respuesta estática mínima, incluso a altas velocidades de aumento de la temperatura del aire.
Los detectores con un sufijo R en su categoría, incorporan una característica termovelocimétrica, que satisface los requisitos de tiempo de respuesta para altas velocidades de aumento de la temperatura del aire, incluso cuando se comienza con temperaturas del aire sustancialmente por debajo de la temperatura típica de aplicación (aproximadamente 29 ºC por debajo de la temperatura estática mínima).
Comprobar altura de instalación del detector
Altura de detector desde la cota 0.00 (m)
Forzar distancia detector al techo (m)
Situado a menos de 0.5 m de la pared en habitación de ancho menor a 1.20 m: Como regla general, la norma establece que los detectores han de situarse al menos a 50 cm de muros, vigas o similares, salvo en los pasillos, conductos y partes similares del edificio de menos de 1 m de ancho. Cuando se dé esta última situación, debemos de marcar este checkbox puesto que en otro caso, si el detector está menos de medio metro de una pared, el programa generará un error.
Permitir mayor separación entre detectores en habitación de ancho menor a 3.00 m
Forzar superficie de vigilancia, Sv (m2): Con este checkbox se puede indicar si se fuerza o no el valor de la superficie de vigilancia.
- Si está marcado podrá especificarse un área de vigilancia de forma manual, en el caso, por ejemplo, de que el fabricante del detector indique algún valor máximo menor que el que por norma correspondiera.
- Si el checkbox no está marcado, el programa tomará como superficie de vigilancia la que la norma proporcione según el tipo de detector y por las características del local donde está situado.
Superficie de vigilancia: Dependiendo de las configuraciones que se indican a continuación, el concepto de superficie de vigilancia aplica las siguientes definiciones:
- Amáx: Máxima área vigilada: Es el área máxima vigilada que se asigna a cada clase de detector con correspondencia a una razonable eficiencia en condiciones límite.
- An: Área nominal: Es el área normalmente vigilada por un detector. Se determina en función de un factor de riesgo K, referido a la actividad del recinto protegido. Este factor K se especifica en las propiedades del local donde está situado el detector.
- An = K x Amáx
Si la opción Forzar superficie de vigilancia no está marcada, este campo se encontrará deshabilitado y contendrá el valor resultante de calcular el área nominal (An) que le corresponde al detector. Si está marcado, el campo se activará y el usuario podrá indicar un valor determinado. Téngase en cuenta que en la verificación del proyecto, si el valor indicado de forma manual supera al que le correspondería según la norma, el programa tomará el valor que proporciona la norma y no el escrito por el usuario.
Distancia horizontal máxima, Dmáx. (m)
Espacio al que pertenece: Es la referencia del local o recinto en el que se encuentra instalado el detector.
Zona de detección
No tener en cuenta para el cálculo
