Detector de humo
	TeKton3D / TK-DI / Menú Insertar / Detector de humo	Ayuda iMventa Ingenieros

Descripción

Se activan con las partículas visibles e invisibles de la combustión. Los Detectores de humo son indicados especialmente para fuegos de combustión lenta como puede ser en los inicios un incendio que afecte a productos de cartón. Al igual que los detectores de calor, no son adecuados para su uso al aire libre ya que para la detección necesitan la presencia de un techo.

Los tipos de Detectores de humo que consideraremos son:

• Detectores iónicos: Especialmente sensibles a los humos que contienen pequeñas partículas, tales como los que se generan en fuegos de combustión rápida con llamas, pero menos sensibles a las partículas mayores que se encuentran en humo ópticamente denso como el que puede producirse por materiales de combustión lenta.
• Detectores ópticos: También denominados fotoeléctricos, son sensibles a las partículas de mayor tamaño ópticamente activas que se encuentra en el humo ópticamente denso, pero son menos sensibles a las micropartículas que se encuentra en los fuegos que arden limpiamente.

Tanto los iónicos como los de tipo óptico, su espectro de respuesta es lo suficientemente amplio como para su uso generalizado. En general, los detectores de humo ofrecen tiempos de respuesta más rápidos que los detectores de calor pero son más propensos a producir falsas alarma.

Los detectores de humo no pueden detectar los productos que provienen de líquidos de combustión limpia, los cuales no producen partículas de humo. En su lugar se ha de usar otro tipo de detector. Igualmente se ha de utilizar otro tipo de detector cuando se trate de proteger lugares donde se lleve a cabo procesos de producción u otros que generen humo, vapores, polvo, etc. ya que pueden poner en funcionamiento los detectores de humo.

Conexiones

Los Detectores de humo tienen sólo un punto de conexión situado en el centro del símbolo.

Propiedades

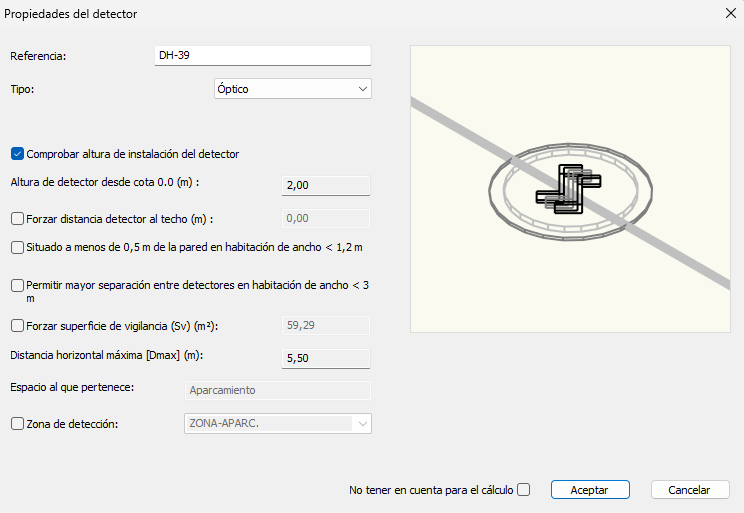

Las propiedades de un detector de calor se determinan en el siguiente diálogo:



Referencia: Es el identificador que se asigna al detector.

Tipo: Tipo de detector de humo que puede ser: Iónico u Óptico.

Comprobar altura de instalación del detector

Altura de detector desde cota 0,00 (m): La distancia del detector de humo al techo es función de la forma del techo (la pendiente que tenga) y la altura del local a proteger, y dependiendo de estos tiene un valor mínimo y un valor máximo. Por defecto, este campo mostrará el valor mínimo para las características del espacio donde esta situado el detector de humo en cuestión.

Forzar distancia detector al techo (m)

Situado en pasillo de menos de 0.5 m de la pared en habitación de ancho < 1.2 m: Como regla general, la norma establece que los detectores han de situarse al menos a 50 centímetros de muros, vigas o similares, salvo en los pasillos, conductos y partes similares del edificio de menos de 1 m de ancho. Cuando se dé esta última situación, debemos de marcar este checkbox puesto que en otro caso, si el detector está menos de medio metro de una pared, el programa generará un error.

Permitir mayor separación entre detectores en habitación de ancho < 3.0 m

Forzar superficie de vigilancia, Sv, (m²): Con este checkbox se puede indicar si se fuerza o no el valor de la superficie de vigilancia.

• Si está marcado podrá especificarse un área de vigilancia de forma manual, en el caso, por ejemplo, de que el fabricante del detector indique algún valor máximo menor que el que por norma correspondiera.
• Si el checkbox no está marcado, el programa tomará como superficie de vigilancia la que la norma proporcione según el tipo de detector y por las características del local donde está situado.

Dependiendo de las configuraciones que se indican a continuación, el concepto de superficie de vigilancia aplica las siguientes definiciones:

• A_máx --> Máxima área vigilada: Es el área máxima vigilada que se asigna a cada clase de detector con correspondencia a una razonable eficiencia en condiciones límite.
• A_n --> Área nominal: Es el área normalmente vigilada por un detector. Se determina en función de un factor de riesgo K, referido a la actividad del recinto protegido. Este factor K se especifica en las propiedades del local donde está situado el detector.

A_n = K x A_máx

Si el checkbox Forzar superficie de vigilancia no está marcado, este campo se encontrará deshabilitado y contendrá el valor resultante de calcular el área nominal (A_n) que le corresponde al detector. Si está marcado, el campo se activará y el usuario podrá indicar un valor determinado. Téngase en cuenta que en la verificación del proyecto, si el valor indicado de forma manual supera al que le correspondería según la norma, el programa tomará el valor que proporciona la norma y no el escrito por el usuario.

Distancia horizontal máxima, Dmáx, (m)

Espacio al que pertenece: Es la referencia del local o recinto en el que se encuentra instalado el detector.

Zona de detección: El programa reconoce de forma automática la Zona de detección del espacio en el que se encuentra, aunque se puede cambiar a otra.

No tener en cuenta para el cálculo: Si se activa esta opción, este elemento no se tendrá en cuenta en los cálculos pero sí en las mediciones.
