Insertar/Luminaria |
Ayuda TK-HE3 |
|
 |
Descripción.
Esta opción añade en el dibujo un símbolo que representa una luminaria.

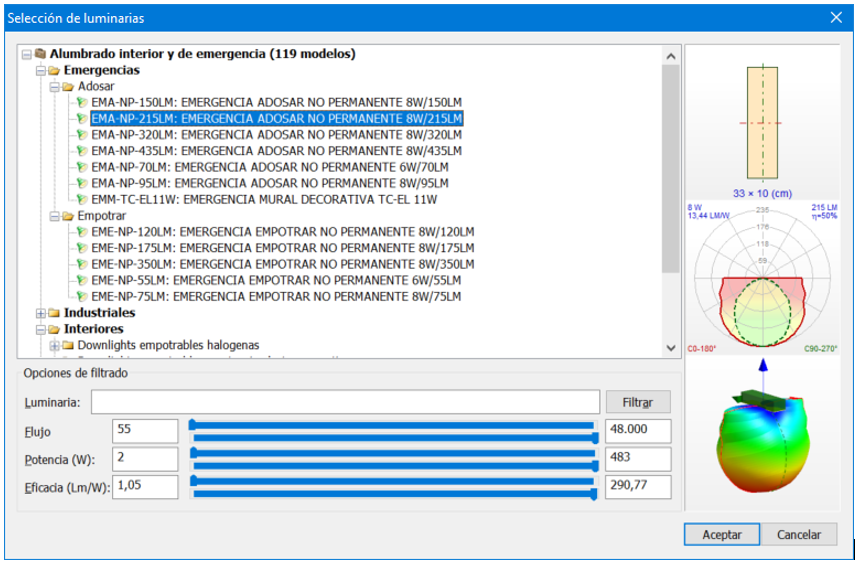

Cuando accede a esta opción de menú, el programa le pide el modelo de luminaria a disponer antes de empezar a definir su situación. Para ello, TK-HE3, muestra un cuadro de diálogo de consulta de la Base de datos de Luminarias que le permite elegir el modelo deseado:
Recuerde que el cuadro anterior contiene unas opciones de filtrado que le permitirán encontrar con facilidad la luminaria buscada.

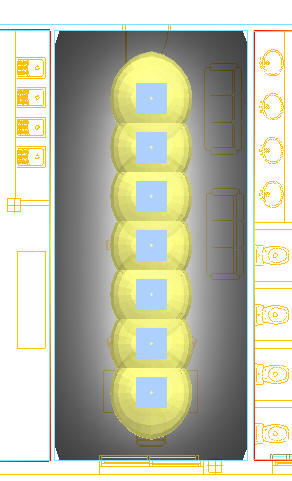

Una vez elegido el modelo de luminaria, tendrá que dibujar el símbolo en el área de dibujo. Antes de dibujar la luminaria tenga en cuenta que ésta se situará exactamente en la posición que indique en el espacio, así que tenga muy en cuenta el valor de la Cota sobre planta antes de definir su situación, ya que la altura desde la luminaria hasta el suelo es un parámetro muy importante para el cálculo de la iluminación.
Debe saber también que TK-HE3 no sólo tiene en cuenta la situación de una
luminaria, sino que calcula la distribución de la iluminación teniendo en cuenta
su orientación. Así, si desea modificar la inclinación de una luminaria, puede
hacerlo con la opción del menú Edición
Girar 3D (
):
Recuerde que la inserción de luminarias en el proyecto es más sencilla si la
realiza con el Asistente (
).
Propiedades.

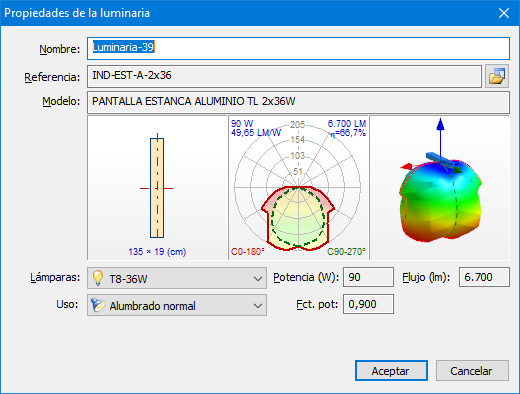

Al hacer doble clic sobre una luminaria, aparece el cuadro de diálogo "Propiedades de la luminaria", desde el que se pueden ajustar ciertas opciones de la luminaria seleccionada:
Las opciones disponibles son las siguientes:
- Nombre: texto que identifica a la luminaria en los listados de cálculo.
- Referencia: Identificador del modelo de luminaria asociado al ejemplar que se está editando. El botón situado a la derecha de la caja de edición permite acceder a la base de datos para seleccionar un modelo diferente. Es posible cargar modelos nuevos de distintos fabricantes a través de ficheros en formato Eulumdat (LDT). Para ello es necesario acceder a la opción de gestión de la base de datos de luminarias dentro del menú "Archivo / Bases de datos".
- Lámparas: En caso de que la luminaria seleccionada pueda montar distintas lámparas, se seleccionarán en esta casilla.
- Uso: con esta opción se delimita el uso
de la luminaria, para realizar los cálculos sobre el plano de trabajo y el
plano de emergencia:
- Alumbrado normal: se tiene en cuenta en el cálculo del plano de trabajo.
- Alumbrado de emergencia: se tiene en cuenta en el cálculo del plano de emergencia.
- Alumbrado normal y de emergencia: se tiene en cuenta en el cálculo de ambos planos.
Si observa estas opciones y las compara con las que aparecen en el programa ILwin - Iluminación de interiores, verá que en este caso han desaparecido las opciones relacionadas con la colocación de la luminaria. Esto es así porque en TeKton3D la colocación es totalmente libre: es el usuario quien decide a qué altura, o incluso con qué orientación debe ir colocada la luminaria.
Además de estas opciones, aparecen en pantalla a título informativo algunos datos de la luminaria: Potencia, factor de potencia y flujo. En la parte izquierda de la pantalla aparece el diagrama polar de la luminaria (abajo) y la forma de la luminaria, en color amarillo (arriba).
).
