Descripción

En el capítulo TK-HS3 es posible gestionar las propiedades de los Espacios que se encuentran sincronizados del capítulo TK-Edificio.

Estas propiedades son accesibles haciendo doble clic sobre el espacio, dentro del capítulo de TK-HS3.

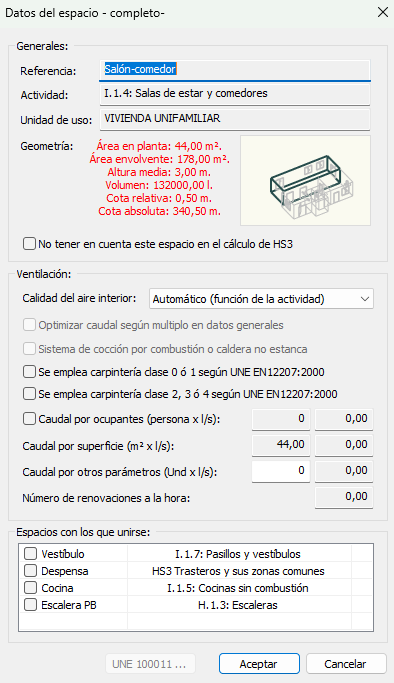

Las opciones disponibles dentro del cuadro de diálogo de propiedades del Espacio son:

• Generales.
• Ventilación.



Generales

Referencia: identificador del espacio, definido en las propiedades del Espacio en el capítulo TK-Edificio.

Actividad: uso específico del recinto, definido en las propiedades del Espacio en el capítulo TK-Edificio.

Unidad de uso: unidad de uso, definida en las propiedades del Espacio en el capítulo TK-Edificio.

Geometría: este cuadro informativo muestra un resumen de las propiedades geométricas del Espacio. Para modificar la geometría de un espacio debe dirigirse al capítulo TK-Edificio.

No tener en cuenta este espacio en el cálculo de HS3: en el capítulo TK-HS3 todos los espacios comprobados deben tener algún sistema de ventilación. Si no desea incluir un espacio en la lista de comprobación, active esta opción. El programa se comportará como si este espacio no existiera.

Ventilación

Calidad del aire interior: permite elegir diversos criterios para determinar el caudal de aire de ventilación del local:

• Automático (función de la actividad): se recomienda que el programa tome los valores definidos en la base de datos de la Actividad.
• HS3 Dormitorios.
• HS3 Salas de estar y comedores.
• HS3 Aseos y cuartos de baño.
• HS3 Cocinas.
• HS3 Trasteros y sus zonas comunes.
• HS3 Aparcamientos y garajes.
• HS3 Almacenes de residuos.
• HS3 Otro uso: el usuario deberá fijar estos parámetros. Habilita el botón UNE 100011... para la selección de un caudal.
• HS3 Caudal inicial forzado: Habilita el botón UNE 100011... para la selección de un caudal.

Optimizar el caudal según múltiplo en datos generales. Esta opción permite modificar el caudal según el valor datos en la opción del menú Datos/Generales.../General/Ajustar el caudal resultante de los espacios a múltiplo de X l/s.

Sistema de cocción por combustión o caldera no estanca: Esta opción se activa cuando el Caudal de aire interior es HS3Cocinas. Se debe activar cuando se prevea una combustión en el interior del local que utilice el propio aire del recinto como comburente. Es el caso, por ejemplo, de las cocinas de gas.

Se emplea carpintería clase 0 o 1 según UNE EN 12207:2000.

Se emplea carpintería clase 2, 3 o 4 según UNE EN 12207:2000: esta opción se refiere a carpintería exterior, debiendo, en estos casos colocar aberturas al exterior fijas o dotadas de aireadores.

Caudal por ocupantes (personas x l/s): calcula el caudal a partir de la ocupación definida en la actividad. El número de ocupantes se determina de forma automática. Si activa la casilla de esta opción, podrá modificar el número de ocupantes.

Caudal por superficie (m² x l/s): calcula el caudal a partir de la superficie del espacio.

Caudal por otros parámetros (Und x l/s): calcula el caudal a partir de cualquier otra magnitud distinta de la ocupación o la superficie; como por ejemplo, el número de plazas de aparcamiento.

Número de renovaciones a la hora.

Espacios con los que unirse.

Esta opción permitirá conectar uno o varios espacios no separados por un cerramiento, sin necesidad de colocar una Abertura de unión para comunicar el aire de uno con otro. Por ejemplo, este sería el caso de una cocina - comedor, en la que se podrían distinguir dos espacios diferentes, con actividades diferentes, pero formando parte de un mismo recinto. En este caso por ejemplo, sería admisible que las aberturas de admisión estuvieran en el comedor y las de extracción en la cocina (si no se unen, el programa exigiría la colocación de una abertura de admisión en la cocina).

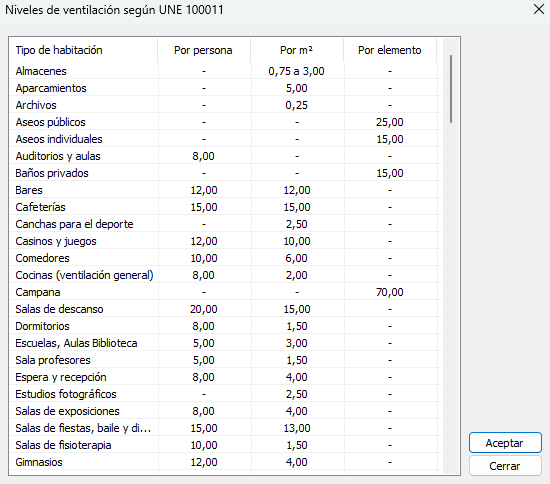

UNE 100011: este botón abre una tabla de consulta y selección que muestra los niveles de ventilación establecidos por la norma UNE 100011 para distintos tipos de locales (esta tabla muestra muchos más casos que el CTE).
