Abertura de admisión |
|
|
| TeKton3D / TK-HS3 / Menú Insertar / Abertura de admisión | Ayuda iMventa Ingenieros |
Descripción
Una abertura de admisión es un elemento que comunica el aire exterior con el del interior de un local. Una abertura de admisión puede representar una ventana practicable, un hueco en un cerramiento, una rejilla, una toma de admisión para cajas de persiana, etc.

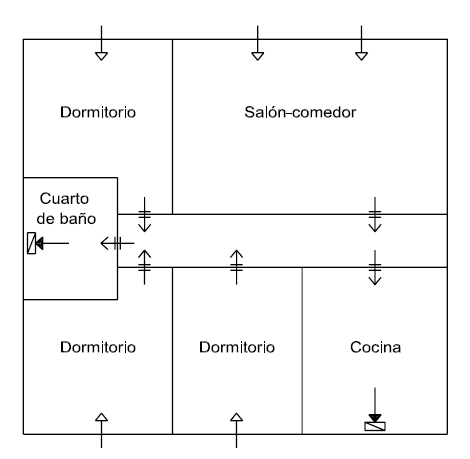

Como norma general, el CTE indica la necesidad, en viviendas, de disponer aberturas de admisión en los locales secos, para que el aire circule de éstos hacia los locales húmedos, en los que se dispondrán aberturas de extracción.
Las aberturas de admisión se representan mediante un símbolo tridimensional, cuyas conexiones deben caer dentro del espacio al que pertenece. La aplicación siempre interpretará correctamente la colocación de una abertura de admisión, se coloque donde se coloque, por lo que no es necesario aproximarla a las caras de los espacios, como sí ocurre con otros elementos.
Propiedades
El cuadro de propiedades de la abertura contiene las siguientes opciones:
Referencia: es un texto que describe e identifica a la abertura.
Abertura con carácter de ventana practicable o puerta exterior: debe activar esta casilla cuando la abertura sea un hueco practicable. Al activar esta opción, el programa calcula, además de su superficie de ventilación básica (tabla 4.1 del DB-HS3) un área de ventilación complementaria, que debe ser igual o superior a un veinteavo de la superficie útil del recinto (CTE-DB-HS3 4.4).
Forzar tamaño de la ventilación básica: esta superficie se refiere a la que se destina al sistema de ventilación principal (híbrida o mecánica). Esta superficie es la que se obtiene de la tabla 4.1 del DB-HS3, y es la encargada de dejar pasar los caudales mínimos de la tabla 2.1 del mismo DB.
Forzar tamaño de la ventilación complementaria: esta superficie se refiere a la que se destina al sistema de ventilación complementario natural. Esta superficie se calculará en aberturas con carácter de ventana o puerta al exterior, sean o no aberturas exclusivas del sistema complementario de ventilación natural.
Forzar coeficiente reparto de caudal entre aberturas: con esta opción indicará de forma manual el tanto por ciento de caudal que se aplicará sobre la abertura (por defecto el programa reparte los caudales a partes iguales). Este coeficiente afecta al cálculo de la sección mínima de la abertura.
Caudal de admisión forzado: Al seleccionar esta opción, se puede indicar con que caudal se tiene que dimensionar la abertura (si no se quiere utilizar el caudal mínimo calculado por el programa según el DB-HS3), así como el caudal que aportará en el conducto al que se conecte.
Abertura del sistema complementario de ventilación natural: esta opción indica que esta abertura comunica con el exterior y su finalidad es ofrecer una ventilación complementaria al sistema de ventilación híbrido o mecánico con el que cuenta la vivienda. De acuerdo con DB-HS3 3.3.1 pto.2: «las cocinas, comedores, dormitorios y salas de estar deben disponer de un sistema complementario de ventilación natural. Para ello debe disponerse una ventana exterior practicable o una puerta exterior». Por tanto, existirán casos en los que se necesario colocar una abertura específica adicional para la ventilación natural, que no se tiene en cuenta en el cálculo de la ventilación principal (o "básica").
En este caso, debe marcarse también la opción "Abertura con carácter de ventana practicable o exterior", para verificar que la superficie mínima de la ventana es superior a 1/20 de la superficie. Este tipo de abertura complementaria también puede definirse como abertura de extracción, ya que no afecta al cálculo del sistema de ventilación principal.
No considerar en el equilibrado del sistema de caudales: El usuario tiene la posibilidad de hacer que una abertura sea considerada o no en el equilibrado de caudales, solamente haciendo clic sobre esta opción.
A partir de la versión de diciembre de 2022 se ha actualizado la base de
datos de símbolos del capítulo TK-HS3, con nuevas versiones de los
mismos; los cuales, se destacan visualmente mediante una cruz, en el
supuesto que deseemos que estos no participen en el equilibrado de caudales
del sistemas. De esta forma es fácil identificar
aquellas aberturas en las que el usuario haya decidido excluirlas del
equilibrado de caudales.
Dimensionado de ventilación básica: Se ofrecen dos posibilidades:
- La ventilación básica forma parte de la carpintería si la superficie de ventilación está integrada en la carpintería.
- La ventilación básica se encuentra en un orificio independiente, cuando la superficie de ventilación está fuera de la carpintería (por ejemplo, rejillas de ventilación). En este caso puede definir una relación ancho / alto (A/H) para determinar las proporciones del orificio.
