Descripción
Un Aparato es un elemento donde se realiza el consumo de agua: sanitarios, electrodomésticos, grifos, etc.
El símbolo utilizado para la representación de un aparato consta de un único punto de conexión (para agua fría o para agua caliente). Un tipo de aparato especial es el Hidromezclador que se explica a parte y tendrá dos puntos de conexión (para agua fría y para agua caliente).

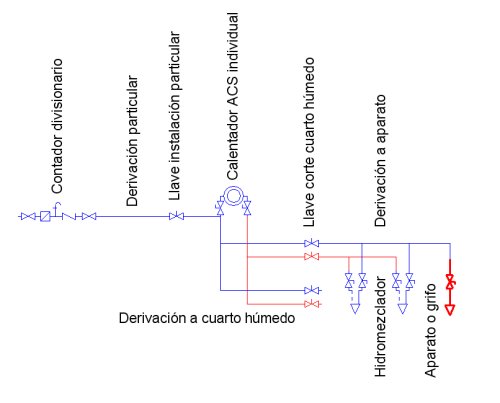

Se sitúa siempre al final de los tramos situados detrás de las válvulas de corte de cuarto húmedo y válvulas de corte de aparato.
La librería del programa contiene varios símbolos de Aparatos, todos ellos se comportan en el cálculo del mismo modo,
independientemente de lo detallada que sea su representación y del número de
elementos auxiliares y de válvulas que incluya.
Propiedades

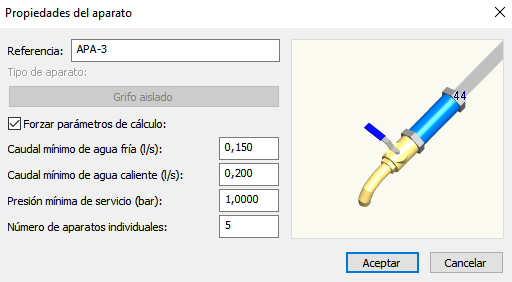

Las propiedades del cuadro de dialogo de este elemento se explican a continuación:
Referencia. Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
Tipo de aparato. Este campo debe contener uno de los diferentes tipos que están disponibles en la Base de Datos de Aparatos, para que tomen y se rellenen de forma automática los parámetros de cálculo. Esta base contiene como mínimo los tipos de aparatos que aparecen en la tabla 2.1 del documento básico HS4 del CTE.
Forzar parámetros de cálculo. Si no se activa esta casilla, el programa extrae y aplica los parámetros de la base de datos que corresponden a los caudales, presiones y diámetros mínimos que aparecen en la base de datos para ese Tipo de aparato seleccionado previamente.
Si necesitamos tener en cuenta en el cálculo un nuevo tipo de aparato, que no aparece en la base de datos, tendremos dos opciones:
- Acudir a la gestión de la base de Aparatos y definir uno nuevo; con lo cual podríamos usarlo en próximos proyectos.
- O bien, activar la casilla de forzado y rellenar los
campos siguientes:
- Caudal mínimo de agua fría (l/h). Caudal instantáneo de agua fría del total del aparatos a tener en cuenta en los cálculos hidráulicos.
- Caudal mínimo de agua caliente (l/h). Caudal instantáneo de agua caliente (ACS) del total de aparatos. Sólo se tendrá en cuenta este caudal si el aparato se alimenta desde un elemento productor de ACS.
- Presión mínima de servicio (bar). Valor mínimo que debe alcanzar la presión en el nudo de conexión del aparato para que se pueda considerar en buen funcionamiento.
- Número de aparatos individuales. Este campo nos permite simular un conjunto de aparatos, por ejemplo un aseo completo, ya que se puede tener en cuenta la simultaneidad aguas arriba. Si se introduce el valor 1, no se altera el cálculo de simultaneidades.
- En este caso es importante indicar el valor real porque los caudales indicados anteriormente corresponderían al total de los aparatos, e influye en el cálculo de simultaneidades; que a su vez afecta al dimensionamiento de las tuberías. En el caso de no indicar el valor correctamente, podría darse la situación de que hubiese tramos agua arriba con diámetros menores a los de los tramos agua abajo. El programa indicará un mensaje de advertencia en la falta de uniformidad en algunos de los diámetros de cálculo, si se tiene activa la opción del submenú Datos/Generales…/Otras opciones/Realizar comprobaciones CTE-HS4.
