Descripción
Este dispositivo que mide el consumo de agua de los aparatos conectados aguas abajo.
El símbolo utilizado para la representación de un contador tiene dos puntos de conexión.
La librería del programa contiene varios símbolos de tipo Contador. Se debe tener en cuenta que en algunos de los símbolos aparecen incluidas las obligadas válvulas de corte y de retención, el programa no las trata en el cálculo ni las contabiliza en las mediciones. Por tanto, todos los símbolos se comportan de igual modo. Es interesante utilizar los símbolos compuestos cuando se pretenda obtener mediciones generales, del tipo: «Unidad de Contador General instalado, compuesto de contador de chorro múltiple de 25 mm de diámetro, válvulas de corte y retención y grifo de vaciado, todo instalado incluso parte proporcional de...» Sin embargo, es más conveniente utilizar símbolos individuales para cada dispositivo si se desea obtener mediciones detalladas con el despiece de cada elemento.
Propiedades

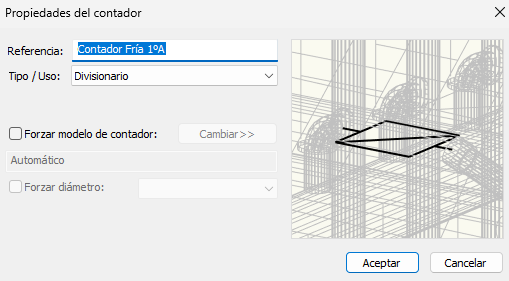

Las propiedades de este elemento son:
Referencia: Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
Tipo/Uso: Las opciones posibles son:

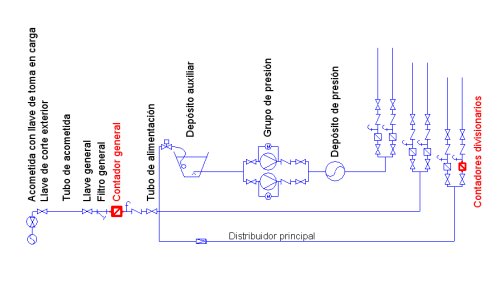

- General: Este equipo mide la totalidad de los consumos producidos en el edificio. El contador general se sitúa a la entrada de la instalación, tras la válvula de corte y el filtro general.
- Divisionario: Este equipo mide los consumos particulares de cada abonado y el de cada servicio que así lo requiera en el edificio. Los contadores divisionarios deben situarse en zonas comunes del edificio antes de las derivaciones a las instalaciones particulares. Generalmente se instalan agrupados en las baterías de contadores.
- Junto con las Baterías divisionarias (Elemento de conexión), es necesario de tener Contadores divisionarios para obtener el listado Baterías de contadores divisionarios.
- Contador ACS: Este dispositivo está destinado a medir los consumos individuales de ACS en instalaciones centralizadas. La utilización de estos elementos permite al programa aplicar simultaneidad por número de viviendas en los tramos comunes que salen del Acumulador ACS.
Forzar modelo de contador: Este campo permite elegir manualmente el modelo de contador que se desea usar. En caso de no activar esta casilla el programa busca de forma automática un contador estándar que se adapte a las características del suministro.
Los diferentes modelos que están disponibles son los que haya almacenados en la Base de Datos de Contadores. Esta base contiene varios modelos y los diámetros disponibles en cada caso, aunque está abierta a cualquier tipo de modificación o ampliación.
Forzar diámetro: Cuando haya forzado un modelo de contador de los existentes en la base de datos, se podrá escoger uno de sus diámetros disponibles. Si se fuerza un diámetro, el programa no realizará el dimensionado del contador durante el proceso de cálculo, aunque si realizará las comprobaciones oportunas sobre el tamaño que se ha fijado.
Se ha incluido una funcionalidad que asocia a cada Contador

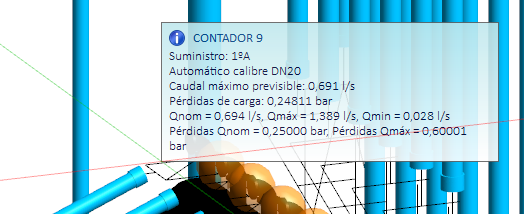

divisionario el nombre o la referencia del Suministro
al que abastece, y aparecerá en los resultados.
Esta referencia se toma de la Unidad de uso de los espacios con aparatos conectados al contador divisionario.
Si no tienen definida la Unidad de uso, se extrae el identificador común que aparece en los nombres de los Espacios, habitualmente la referencia a la vivienda. Y, en caso de no tener definidos espacios, se toma el nombre de la primera Válvula o Aparato conectado.
