Descripción
Un Depósito es un elemento en el que se acumula el agua a presión atmosférica. Así, a partir del depósito la presión no sufrirá variaciones; al ser independientemente de la presión disponible en la red.
Puede ser de acumulación o auxiliar cuando sea preciso para que las electrobombas correspondientes no succionen agua directamente desde la red exterior, o bien de reserva cuando el suministro habitual sea discontinuo o insuficiente.
Además, el Depósito puede considerarse como un elemento de la instalación de
tratamiento de aguas grises.

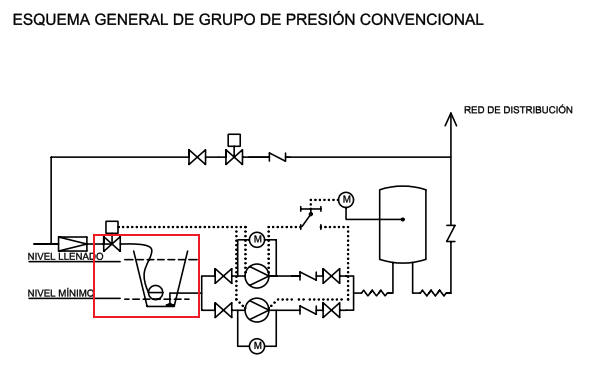

De acuerdo con el apartado 3.2.1.5 del CTE DB-HS4, cuando se instale un Grupo de presión Convencional (esta última característica se define en sus propiedades), se deberá instalar también un Depósito auxiliar, de forma que la presión en la aspiración de la bomba sea siempre la misma. En caso contrario, Tekton3D avisará con un mensaje de error, y no calculará una instalación con grupo de bombeo convencional sin Depósito auxiliar.
Una instalación con Depósito auxiliar puede prescindir del grupo de presión, siempre que la cota del depósito sobre los puntos de consumo sea lo suficientemente elevada como para garantizar la presión mínima.
Si se tiene un Grupo de presión con accionamiento variable (esta última característica se define en sus propiedades), no tiene porque haber un Depósito auxiliar o de acumulación aguas arriba. Aunque las bombas no deben conectarse directamente a las tuberías de llegada del agua de suministro, sino que deben alimentarse desde un depósito, podrán hacerlo cuando vayan equipadas con los dispositivos de protección y aislamiento que impidan que se produzca depresión en la red.
Conexiones
El símbolo utilizado para la representación de un Depósito tiene dos puntos de conexión. Se deberá colocar aguas arriba del grupo de presión, en su caso.
La librería del programa contiene varios símbolos de Depósitos, todos ellos se comportan en el cálculo del mismo modo, independientemente de lo detallada que sea su representación y del número de elementos auxiliares y de válvulas que incluya. Además, al ser una librería abierta podrá añadir sus propios símbolos.
La altura a la que se disponga el depósito deberá corresponder con la cota mínima a la que se
pueda encontrar el nivel de agua dentro del depósito.

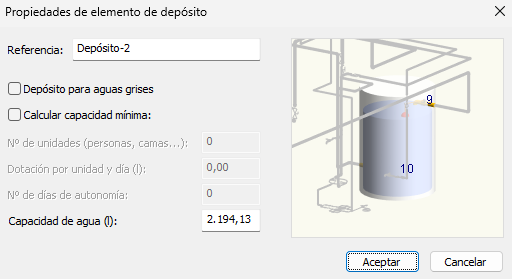

Propiedades
La primera variable es la Referencia, que se utilizará para identificar este elemento en el resto de la documentación que genere con el programa. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
Depósito para aguas grises: Se considera que la red de aguas grises comienza en un Depósito, que puede estar alimentado tanto desde la red pública (Suministro) como desde una derivación de la red interior.
A la hora de Calcular la capacidad mínima de agua, se pueden dar varios casos:
- Si la opción, Calcular capacidad mínima, está desactivada (el campo de Capacidad de agua se deja a cero), el programa calcula el valor mínimo según el apartado 4.5.2.1 del CTE DB-HS4, y después de calcular la instalación, en función del tiempo previsto de utilización (de 15 a 20 minutos).
- Los resultados saldrán en la Etiqueta informativa del grupo bomba y en el apartado "5.9 Sistemas de sobre-elevación" del listado Documento justificativo HS4.
- El usuario, a posteriori, podrá indicar un valor igual o superior en el campo, Capacidad de agua, para que después del cálculo aparezca en el apartado "5.8 Depósitos de alimentación" del mismo listado.
- Si la opción, Calcular capacidad mínima,
está activada, el usuario puede: indicar un valor fijo en el
campo, Capacidad de agua, (que deberá ser igual o superior al valor
obtenido anteriormente del
CTE DB-HS4) o estimar una capacidad de agua necesaria a partir
de los siguientes parámetros:
- Nº de unidades: Número de personas, habitaciones, camas, despachos, etc.
- Dotación por unidad y día: Consumo medio diario por cada persona, habitación, cama, despacho, etc.
- Nº de días de autonomía: Tiempo durante el cual el suministro estará garantizado aunque exista un corte en el abastecimiento de la red general.
- Al tener un valor el campo, Capacidad de agua, igual o superior al mínimo exigido, el depósito actúa además como reserva de agua.
En cualquier caso, en el apartado “5.8 Depósitos de alimentación" del listado, Documento justificativo HS4, aparecerá el volumen del campo, Capacidad de agua (l). Mientras que en el apartado "5.9 Sistemas de sobre-elevación" del mismo listado aparecerá el valor calculado del volumen del depósito según el apartado 4.5.2.1 del DB-HS4.
