Descripción
Esta opción añade al área de dibujo un símbolo que representa un emisor del tipo Batería de agua.
Las Baterías de agua son emisores genéricos que pueden representar a cualquier emisor salvo radiadores y paneles. En realidad son entidades equivalentes a los Emisores bitubo, distinguiéndose de éstos en la categoría del símbolo utilizado para su representación.
Un bloque de la categoría Batería de agua puede representar varios tipos de equipos: fan-coil, UTA o intercambiador de ACS.

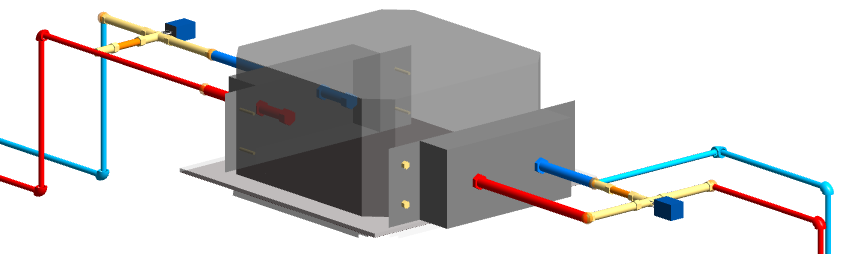

Al igual que ocurre con los Emisores bitubo, las baterías de agua son elementos con una entrada y una salida de agua. Las baterías se representan por un símbolo 3D que tiene cuatro conexiones, de las cuales sólo son necesarias dos (las otras dos se mantienen para realizar la sincronización con el capítulo TK-CDT). Da igual en qué orden se conecten las tuberías a la batería, porque el programa ya sabe el sentido de circulación del agua gracias a la posición del Circulador y el Generador térmico.
En las instalaciones de climatización por agua (TK-ICA) es importante cómo
se conecten todos los elementos, especialmente los siguientes, para que el
programa determine los sentidos y los coeficientes de simultaneidad de forma
correcta:
- Generador / Caldera.
- Enfriadora / Bomba de calor.
- Circulador.
- Elemento de colector.
- Armario de colectores (requiere módulo TK-SRR).
Estos elementos se deben conectar mediante tramos de tuberías a los tramos de
distribución. Si se conectan directamente por sus puntos de conexión o a través
de otro elemento, el programa mostrará el siguiente mensaje de "ERROR
X5: El elemento
«Batería de agua-30» tiene un número incorrecto de conexiones". La
solución pasa por añadir dos tramos de tuberías que conecten con el anillo, para que el programa detecte automáticamente el
sentido del flujo.
Propiedades
Para ver ayuda sobre las propiedades de estos elementos, consulte el siguiente enlace: Propiedades de los emisores.
