Descripción
Esta opción añade al área de dibujo un símbolo que representa parte de un colector (primario o secundario).
Un colector es un pequeño depósito que conecta entre sí circuitos de generación de frío o calor con circuitos de distribución a emisores, permitiendo que existan diferencias entre los caudales que circulan por uno y otro circuito. A este depósito llega el agua caliente o frío que producen los equipos de generación y, de este depósito, toman el agua los distintos circuitos de distribución que parten del colector.
La colocación de Elementos colectores permite además
la colocación de distintos generadores en paralelo.
Siempre que se utilizan colectores hay que definir uno para cada equipo de
generación y circulador.

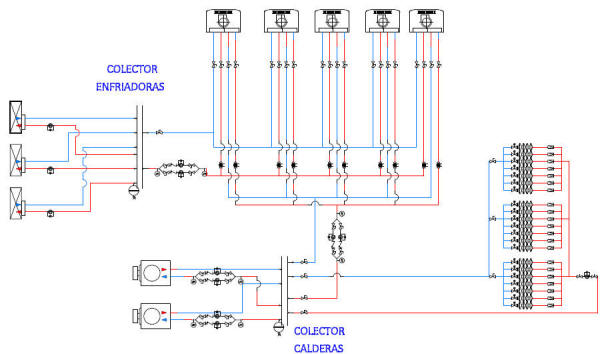

En la figura siguiente aparece un esquema de una instalación con colectores (3 ud. de frío y 2 ud. de calor), con varios circuitos de generación y varios circuitos de distribución (1 ud. de frío y 2 ud. de calor).

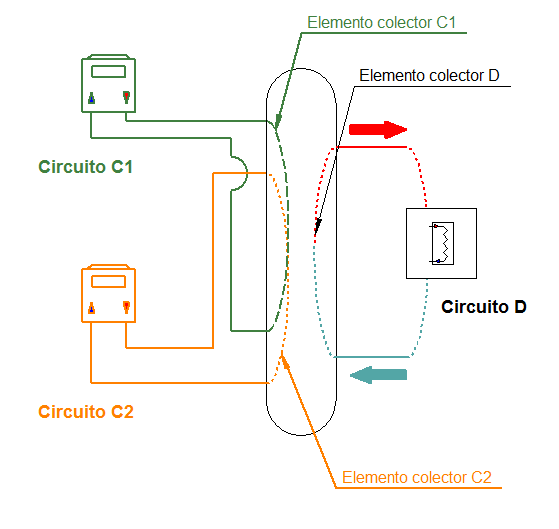

Se puede interpretar que dentro de cada colector existen varios subelementos, cada uno de ellos cerrando uno de los circuitos que llegan al colector:
Cada uno de estos subelementos representa lo que en el capítulo TK-ICA se llama Elemento de colector. Así, en principio los elementos de colector son entidades gráficas independientes. Para que el programa tenga constancia de que los elementos de colector que pertenecen a un mismo conjunto, será necesario especificarlo en su cuadro de Propiedades del elemento colector.

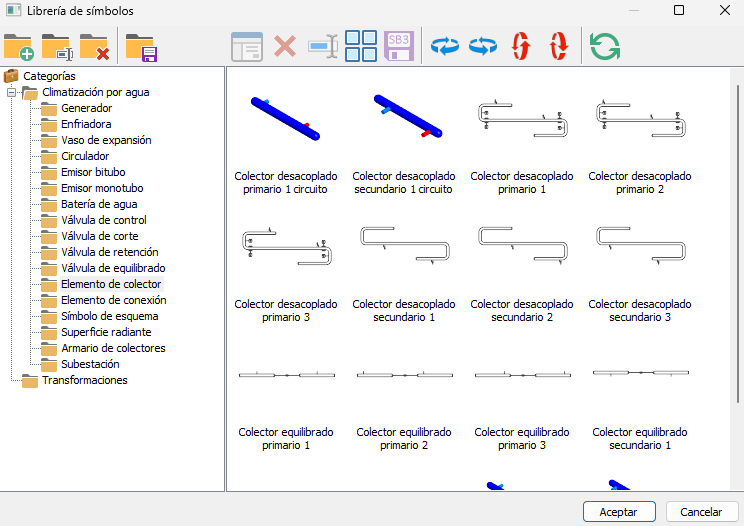

Los elementos de colector pueden funcionar por tanto como generadores (del circuito secundario, "D" en la figura anterior) o como emisores (de los circuitos primarios "C1" y "C2" en la figura anterior). En el primer caso los elementos de colector reciben el nombre de secundarios y en el segundo caso se les conoce como primarios. Al ejecutar la opción del menú Insertar/Elemento de colector, el programa abrirá la librería de símbolos, donde aparecen diferenciados los símbolos para elementos primarios y secundarios:
Estos símbolos están dibujados de forma que al utilizarlos en el dibujo se puedan superponer varios elementos de colector y que parezca que el colector es una entidad única. Por ejemplo, el símbolo más sencillo es el tridimensional, que es un cilindro con entradas a la izquierda (primario) y salidas a la derecha (secundario). Al superponer un símbolo sobre otro, parecerá que el colector es una entidad única:
En esta librería se encuentran dos tipos de colectores:

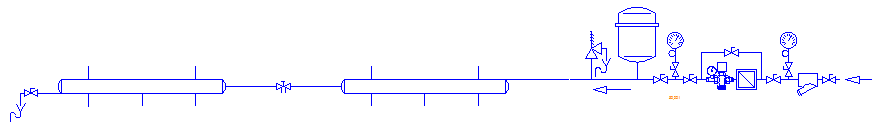

- Los colectores equilibrados: son dos depósitos independientes conectados entre sí mediante una válvula de equilibrado. El agua de impulsión se acumula en uno de los depósitos y el agua de retorno en el otro. La válvula de equilibrado se encarga de permitir el paso de agua para compensar las diferencias de caudales.

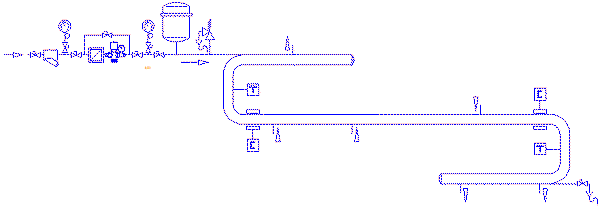

- Los colectores desacoplados: están formados por un único depósito en el que el agua de impulsión está en contacto con la de retorno. Para que funcionen correctamente las tuberías de impulsión deben estar suficientemente separadas de las de retorno. El funcionamiento es el mismo que el anterior, entendiendo que en este caso el papel que desempeñaba la válvula ahora lo hace el tramo de colector que separa las zonas de impulsión y retorno, donde habrá un gradiente continuo de temperaturas:
Todo colector debe llevar conectado un sistema de alimentación, expansión y
seguridad (que puede añadir desde el menú
Insertar/Vaso de expansión (
),
que debe ir conectado a uno de los elementos de colector que lo
constituyen. El programa interpretará que el vaso de expansión es compartido por
varios circuitos, y dejará de exigir la colocación de este elemento en aquellos
circuitos que acometan al colector.
Los colectores también deben ir provisto de un sistema de vaciado, que puede
añadir a la instalación desde el menú Insertar/Símbolo de esquema (
).
En las instalaciones de climatización por agua (TK-ICA) es importante cómo
se conecten todos los elementos, especialmente los siguientes, para que el
programa determine los sentidos y los coeficientes de simultaneidad de forma
correcta:
- Generador / Caldera.
- Enfriadora / Bomba de calor.
- Circulador.
- Elemento de colector.
- Armario de colectores (requiere del módulo TK_SRR).
Propiedades

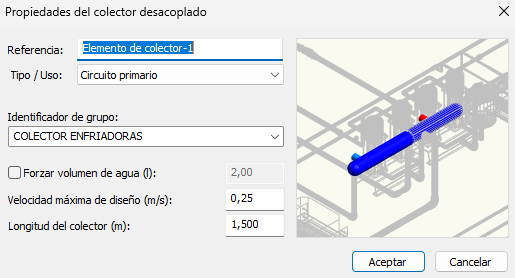

Las propiedades de un elemento de colector son las siguientes:
Referencia: texto descriptivo que identifica al Elemento de colector.
Tipo/Uso:
- Circuito primario: si el elemento cierra un circuito de generación de calor o frío (funciona como un generador).
- Circuito secundario: si el elemento cierra un circuito de distribución de calor o frío (funciona como un emisor).
Identificador de grupo: texto descriptivo que identifica al colector, es decir, al conjunto de los elementos de colector que pertenecen a un mismo elemento Cuando cree un colector nuevo, en el primer elemento que añada al dibujo deberá escribir el nombre del identificador de grupo. En los elementos que cree después, podrá seleccionar el identificador directamente desde la lista.
Forzar volumen de agua (l): con esta opción se puede indicar un volumen de agua interior fijo par el depósito.
Velocidad máxima de diseño (m/s) (sólo para circuito primario): este valor se utiliza para el cálculo del diámetro del colector ya que limita la velocidad de circulación interior.
Longitud del colector (m) (sólo para circuito primario): este parámetro es necesario para el cálculo del volumen de agua almacenado, necesario para el dimensionado de los sistemas de expansión.
Con los datos de velocidad y longitud, el programa calcula el diámetro
necesario del Colector y la cantidad de agua almacenada,
necesaria para el cálculo de los Vasos de expansión.
Estos valores aparecen en la Etiqueta informativa del colector primario, los Detalles de distribución en planta y en las Mediciones.
