Descripción
Esta opción añade al área de dibujo un símbolo (paramétrico) que representa a un Emisor bitubo.
Los Emisores bitubo son intercambiadores de calor empleados en instalaciones de calefacción. El agua lo atraviesa, entrando a una cierta temperatura y saliendo a una temperatura inferior, que dependerá de la potencia intercambiada con el aire del recinto.

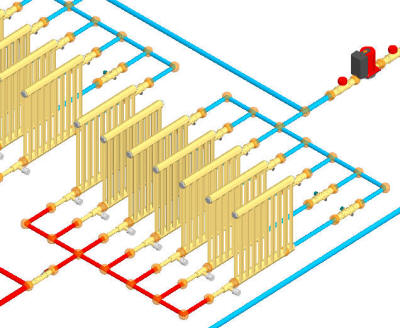

Los Emisores bitubo se caracterizan por montarse en paralelo, es decir, la entrada de agua de cada uno de los radiadores de una instalación de este tipo está conectada al Generador (Caldera, Elemento colector, Bomba de calor, ...) de forma directa, sin pasar por ningún otro intercambiador. En consecuencia, la temperatura de entrada a los emisores bitubo es aproximadamente igual (puede haber diferencias por las pérdidas térmicas en Tuberías).
Existen dos variantes fundamentales para este tipo de intercambiador:
- Radiador bitubo: que se construye uniendo una serie de elementos verticales entre sí por la parte superior e inferior, quedando huecos entre los elementos que aumentan la superficie de intercambio;
- Panel convector bitubo: cuya forma exterior es la de un rectángulo continuo.
- Toallero calefactor bitubo.
Cuando se elige un determinado modelo de radiador o de panel en el capítulo TK-CDT, no se está determinando el modelo definitivo, sino un mínimo. En caso de ser insuficiente, el programa, en el capítulo TK-ICA, adoptará un emisor mayor:
- Si fuese un panel o un toallero, incrementará el ancho del panel hasta lograr la potencia de intercambio deseada.
- Si fuese un radiador, incrementará el número de elementos hasta lograr la potencia deseada.
El símbolo que representa a los emisores bitubo es paramétrico, es decir, tiene la capacidad de adaptarse a las dimensiones reales del Modelo del emisor seleccionado. Así, tras realizar el cálculo, el usuario podrá ver en pantalla las dimensiones finales del emisor, con el número de elementos o ancho calculado.
El símbolo que representa a esta entidad tiene dos conexiones: una entrada y una
salida (el punto Inserción del símbolo, vértice de color rojo, es siempre la
entrada). Este

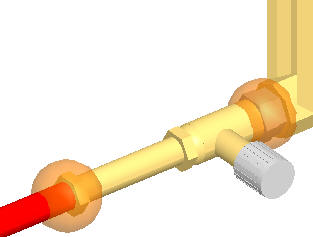

tipo de equipos deben montarse con una válvula a la entrada que regule la
temperatura, ya sea de forma manual (válvula termostatizable) o
automática (válvula termostática). Este tipo de válvulas se encuentran en el capítulo
TK-ICA
dentro de la categoría Válvula de control (
):
Propiedades
Para ver las propiedades haga clic sobre el siguiente enlace: Propiedades de los emisores.
