Descripción

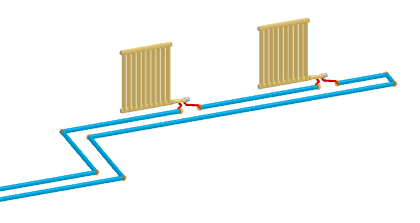

Esta opción añade al área de dibujo un símbolo (paramétrico) que representa un Emisor monotubo.
Los Emisores monotubo son intercambiadores de calor empleados en instalaciones de calefacción. El agua entra y sale del emisor por una única llave especial llamada llave monotubo, que deriva cierto porcentaje del caudal hacia el interior del emisor y, el caudal restante, lo hace continuar por el anillo.
El porcentaje de caudal que derivan las llaves monotubo hacia en interior del emisor varía en función de la potencia de este y puede llegar hasta el 40 % del caudal del anillo.
Los Emisores monotubo se caracterizan por montarse en serie, formando anillos que suelen contener un máximo de 5 emisores; situando, los de mayor potencia, en las primeras posiciones según el avance del agua.
La entrada de agua a cada anillo de la instalación debe estar conectada a la Caldera o Bomba de calor (o Elemento colector) de forma directa, sin pasar por ningún otro intercambiador. En consecuencia, la temperatura de entrada al primero de los emisores monotubo es igual a la de salida de la Caldera o Bomba de calor.
Propiedades
Para ver las propiedades haga clic sobre el siguiente enlace: Propiedades de los emisores.
