Descripción
Esta opción añade al área de dibujo un símbolo que representa una Válvula de equilibrado.
En el símbolo aparece una flecha con el sentido del fluido de forma gráfica,
ya que no se comprueba este aspecto en los cálculos.

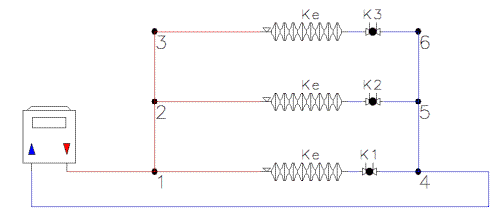

La Válvula de equilibrado es un elemento que introduce una pérdida de carga controlada entre dos puntos de una conducción de agua. Es imprescindible cuando se tienen varios circuitos en paralelo, ya que es esta válvula es la que hace que la pérdida de carga sea igual en todos los tramos paralelos. Por ejemplo, en la figura siguiente aparece un sencillo esquema con tres emisores en paralelo. La pérdida de carga entre 1 y 4 debe ser igual independientemente del camino seguido; como hay emisores que requieren más longitud de tubería para ser alimentados (por ejemplo, en el superior el agua debe recorrer 1-2-3-6-5-4, mientras en el inferior sólo recorre 1-4), es necesario añadir estas pérdidas de carga adicionales que equilibren el circuito.

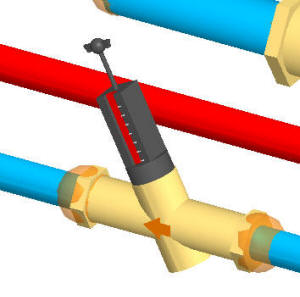

Una Válvula de equilibrado se representa como un símbolo 3D con dos conexiones, la entrada y la salida.
Aunque la válvula de equilibrado sea un elemento imprescindible en toda instalación, en el capítulo TK-ICA se puede prescindir de su colocación, porque el programa siempre asume que el equilibrado se realiza de algún modo. Así, existen las siguientes posibilidades:
- No colocar válvulas de equilibrado: el programa calculará la
presión de equilibrado necesaria en cada uno de los emisores o baterías.
Estos resultados se pueden consultar mediante las Etiquetas informativas (
)

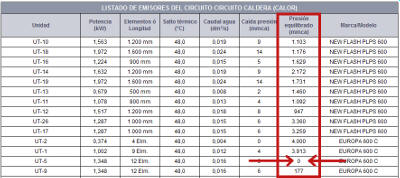

o bien en el listado de Circuitos hidráulicos/Listado de resultados en
emisores (o baterías) por circuitos: -
- En este listado siempre aparecerá una unidad terminal cuya presión de equilibrado es igual a cero; esta unidad se corresponde con el camino crítico de la instalación, que puede consultar de forma más gráfica a través del panel Comprobar.
- Colocar válvulas de equilibrado, sin indicar su coeficiente KV: en este caso la válvula aparecerá como un elemento más de la instalación, sin provocar ningún tipo de pérdida de presión. De esta forma, el cálculo se realiza exactamente igual que en el caso anterior, pero también es cierto que de esta manera la válvula aparece en mediciones y planos, mientras que da la manera anterior sólo aparece en los resultados.
- Colocar válvulas de equilibrado, indicando su coeficiente Kv: en este caso la válvula provocará una caída de presión que depende del valor fijado al Kv y del caudal que circula por la misma. Al estar considerándose esta pérdida de presión, en los resultados del emisor, donde se indica "Presión de equilibrado" no aparece la presión de equilibrado como tal, sino que aparece la presión adicional.
Propiedades

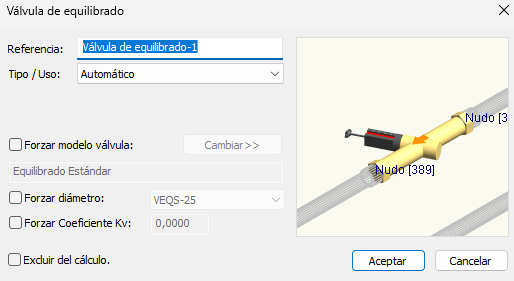

Las propiedades de la Válvula de equilibrado son las siguientes:
Referencia: nombre que describe a la válvula. Esta referencia identificará a la válvula en los resultados del cálculo.
Tipo / Uso: este desplegable permite elegir la función de la válvula. Existen varios tipos de funciones a elegir, pero para válvulas de equilibrado lo lógico es elegir alguna de estas tres:
- Automático;
- Válvula equilibrado emisor;
- Válvula equilibrado ramal.
Al elegir una u otra función, estamos indicando al programa qué modelo de válvula debe escoger de las definidas en la opción de menú Datos/Generales../Materiales por defecto. Salvo en ese aspecto, la elección de uno y otro tipo de válvula no tiene más influencia en el cálculo (por ejemplo, en el capítulo TK-HS4 la función de las válvulas determina las simultaneidades y los criterios de dimensionado, pero en el capítulo TK-ICA no es de aplicación).
Forzar modelo válvula: esta opción permite elegir el modelo de la
válvula modificada. Si no se especifica nada, el programa tomará la válvula
definida por defecto en Datos/Generales../Materiales
por defecto. El usuario podrá elegir
cualquier modelo de válvula definida en la
Base de datos de
Válvulas (
).
Forzar diámetro: esta opción permite fijar el diámetro de la válvula. Así, cuando calcule no dimensionará esta válvula, sino que el programa se limitará a comprobarla.
Forzar Coeficiente Kv: con esta opción el usuario puede fijar el valor del coeficiente KV que relaciona la pérdida de carga en la válvula con el caudal.
En las válvulas, las pérdidas de presión se pueden fijar en las
características de las bases de datos por tres criterios:
- Longitud equivalente;
- Coeficiente de pérdidas o;
- Valor Kv.
Excluir del cálculo: Al activar esta opción en estos elementos, se permite que no intervengan en el cálculo hidráulico pero sí que aparezcan en todos los documentos de resultados, listados, detalles, mediciones y ficheros IFC. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico.
