Conducto.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón   de la barra insertar.

Esta opción añade al dibujo un conducto  para ventilación natural o mecánica que conecta la sala de calderas con el exterior.

Los conductos son líneas, y como tales, cuentan con dos puntos de conexión que deben coincidir con:

• Otro conducto.
• Un punto de conexión de un ventilador, si la ventilación es forzada (sólo se admite como forzada la ventilación inferior).

Los únicos puntos  de la red que no deben cumplir las condiciones anteriores son los extremos del conjunto de tramos de conductos, debiendo quedar uno de ellos siempre en el interior del local y el otro siempre en el exterior del local.

Por ejemplo, en las figuras siguientes se muestran algunos ejemplos:

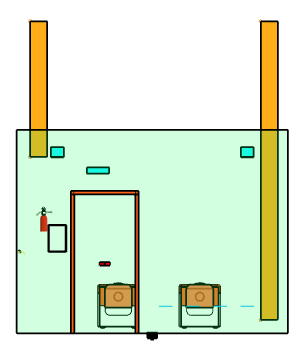

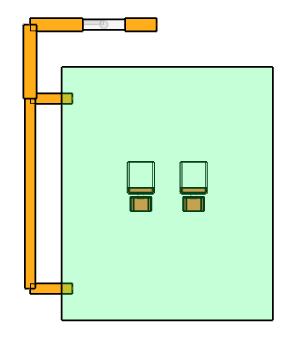

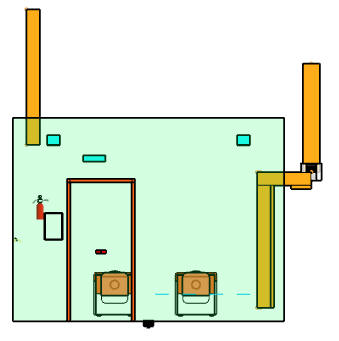

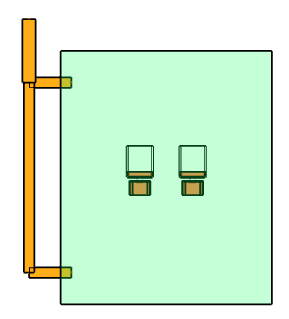

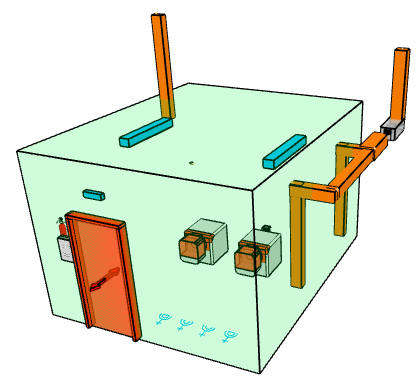

Ejemplo de conducto de ventilación inferior con ventilación mecánica		Ejemplo de conducto de ventilación inferior/superior con ventilación natural

Según la IT 1.3.4.1.2.7, toda sala de máquinas debe disponer de medios suficientes de ventilación, debiendo disponer aberturas que conecten la sala con el exterior, ya sea de forma directa (utilizando orificios), o bien a través de conductos (ya sea por ventilación natural o forzada). Las aberturas deben disponerse de forma que se favorezca la ventilación cruzada, colocándolas en paredes opuestas y en las cercanías del techo (ventilación superior) y del suelo (ventilación inferior).

Conductos de ventilación natural.

Cuando la ventilación de la sala se realiza por conductos sin medios mecánicos, deben disponerse al menos dos conductos: el inferior para la entrada de aire, y el superior para la salida, que deben satisfacer las siguientes limitaciones:

Limitaciones generales.

• La sección del conducto (S), en relación a la potencia térmica nominal instalada (PN) debe verificar:
  • S (cm²) ≥ 7,5 · PN (kW) en conductos verticales.
  • S (cm²) ≥ 10 · PN (kW) en conductos horizontales.
• La longitud máxima de un tramo horizontal será de 10 m.

Limitaciones particulares de calderas de combustibles gaseosos.

• El conducto de ventilación superior será siempre ascendente.
• Si el combustible es más pesado que el aire, el conducto inferior será ascendente.
• El borde superior de un conducto de ventilación inferior, en su entrada en el local no puede distar más de 50 cm del suelo.
• La entrada del conducto en el local debe situarse a más de 50 cm de otro tipo de aberturas o huecos.

Limitaciones particulares de la norma UNE 60601, no recogidas  en el RITE:

• La sección mínima no coincide con el RITE, siendo 11,25 · PN en el caso de conductos horizontales.
• El borde inferior de un conducto de ventilación inferior, en su entrada en el local, no puede distar más de 15 cm del suelo.

Conductos de ventilación forzada.

En el caso de ventilación forzada, se dispondrán igualmente dos conductos:

• La entrada de aire se realizará por la parte inferior del local, con un conducto conectado a un ventilador (). Dicho conducto debe verificar:

Q (m³/h) ≥ 10 · A (m²)+1,8·PN (kW)

• La salida de aire se realizará por un conducto auxiliar que evite la sobrepresión del local con respecto a los contiguos, limitando ésta a 20 Pa. Dicho conducto debe verificar:

S (cm²) ≥ 10 · A (m²)

S ≥ 250 cm²

• El borde superior del conducto auxiliar no puede distar más de 30 cm del techo.

Limitaciones particulares de calderas de combustibles gaseosos (UNE 60601).

La norma UNE 60601 establece otras limitaciones, que puede adoptar si configura convenientemente las opciones de Datos/Generales. Para salas de calderas convencionales, el caudal de cálculo vendrá dado por:

Q (m³/h) ≥ 10 · A (m²)+2,0·PN (kW)

En emplazamientos en los que sea preciso adoptar un caudal aumentado, la expresión anterior queda como:

Q (m³/h) ≥ 20 · A (m²)+2,0·P (kW).

Los conductos de entrada de aire (inferior), deben sumar una sección que verifique  S (cm²) ≥ 35 · A (m²).

En el caso del conducto auxiliar, si la sección es rectangular, se incrementará la sección calculada según RITE un 1,5%, de forma que  Sa (cm²) ≥ 10,15· A (m²), manteniendo siempre el valor mínimo de 250 cm².

Para añadir un conducto a la sala:

1. Acceda a esta opción.
2. Marque dos puntos en el área de dibujo. Estos dos puntos determinan los nudos entre los que se define el conducto. Recuerde que puede marcar los puntos de dos maneras:
   • Marcando un punto en pantalla, pudiendo ayudarse de:
     • Referencia automática.
     • Referencia fija.
     • Imantar entramado.
   • Por coordenadas (menú contextual -> Coordenadas )
3. Si marca un tercer punto, se creará otra barra, utilizando el 2º punto de la primera barra, y así sucesivamente.
4. Para terminar, pulse ESC, o bien acceda a menú contextual -> Terminar ().

También puede crear nuevos conductos partiendo de existentes haciendo uso de las herramientas de Edición, como por ejemplo, duplicando un conducto existente haciendo uso de la herramientas Duplicar () o Paralela (). También puede crear nuevos conductos partiendo de otros, si utiliza cualquier otra operación que implique un desplazamiento (Girar , Girar 3D , Simetría , Escalar ) activando la opción menú contextual -> Crear copia.

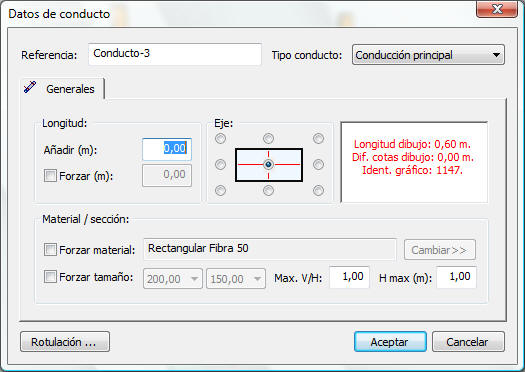

Si hace doble clic sobre un conducto, o bien lo selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar sus propiedades:

• Referencia: texto que describe e identifica al conducto.
• Tipo de conducto: existen tres tipos:
  • Principal:
    • En ventilación natural, "principal" es cualquiera de los conductos de ventilación.
    • En ventilación mecánica, es el conducto de entrada de aire (inferior).
  • Auxiliar: es el conducto de salida de aire (superior) para evitar la sobrepresión en el recinto, cuando la ventilación es forzada.
• Longitud:
  • Añadir: añade una cierta longitud a la medida en el dibujo.
  • Forzar: sustituye la longitud que tiene el conducto en el dibujo por la especificada por el usuario.
• Eje: establece la posición de la sección del conducto con respecto a la línea que representa el conducto.
• Forzar material: esta opción permite fijar el tipo de conducto. Si no se fija, se utilizará el definido en Datos/Generales. El tipo de conducto determina si es circular o rectangular.
• Forzar tamaño: permite fijar las dimensiones (diámetro / ancho - alto) del conducto.
• Max V/H: relación máxima alto/ancho. Lógicamente sólo aparece en conductos rectangulares.
• H max: altura (o diámetro) máximo del conducto.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
